工业立式落地式配电柜体结构设计

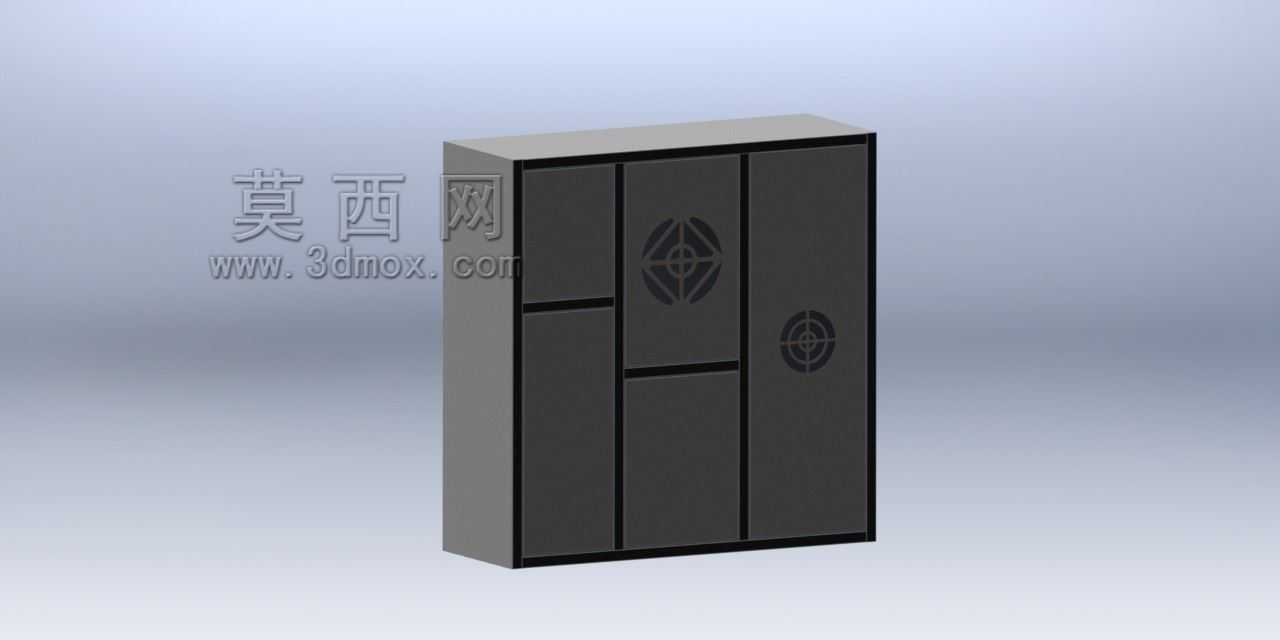

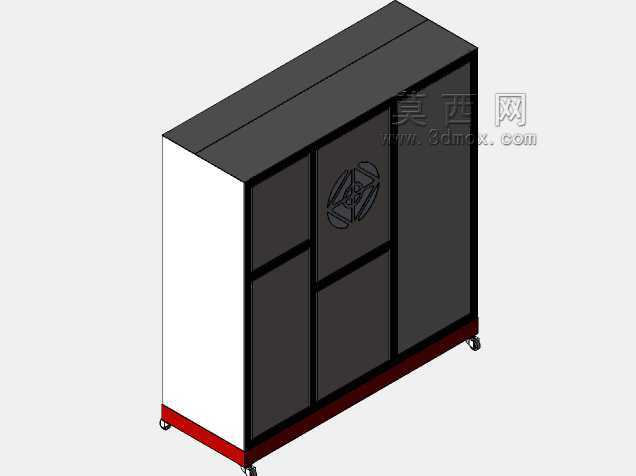

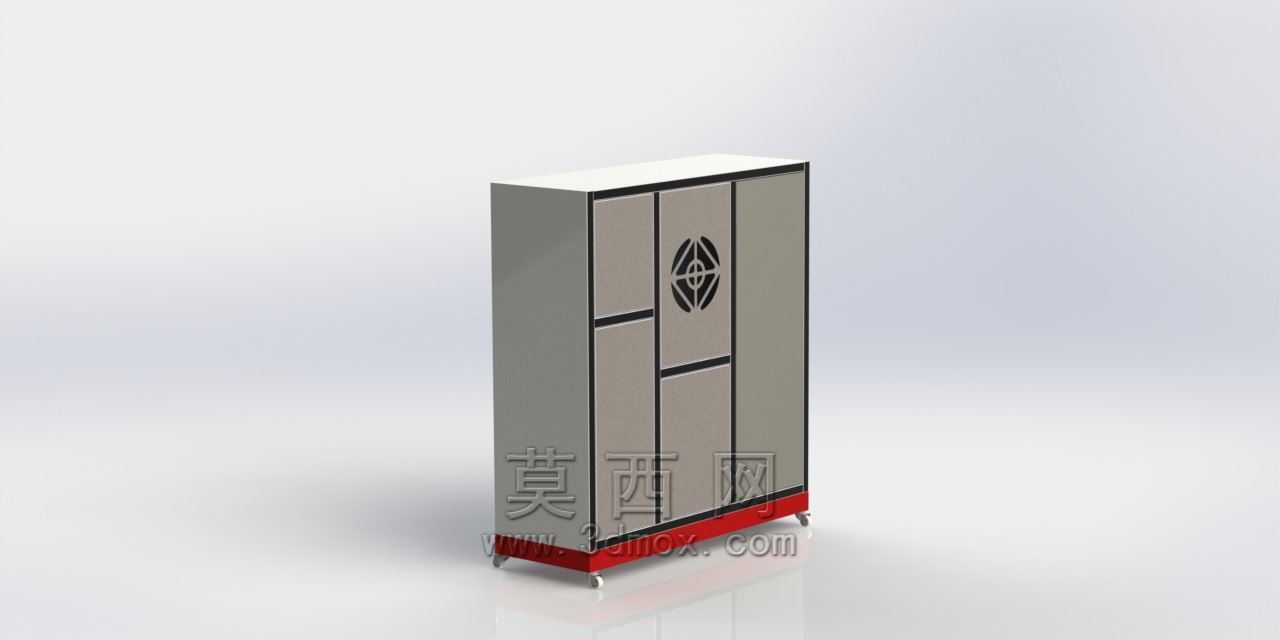

　　这款立式落地配电柜体主要面向车间生产工位配电、中小型设备集群供电分配、实验室临时供电组网这类场景设计，日常承担回路分断、过载保护、漏电防护的核心功能，同时给内部安装的断路器、接触器、接线端子排预留充足的安装空间，也兼顾现场运维的操作便利性。从结构设计逻辑来看，柜体采用立式窄幅布局，整体占地宽度控制在较小范围，适合贴靠车间立柱、设备侧方墙面安装，不会占用过多生产通道空间，底部配置可调支撑脚轮，既可以在柜体就位后调平抵消地面不平的误差，短距离移位调整安装位置时也不需要额外吊装设备，单人即可推动调整，适配车间布局经常微调的实际使用需求。柜体正面采用分块式门板设计，不同区域对应内部不同的功能仓，上部区域预留了观察窗安装位，

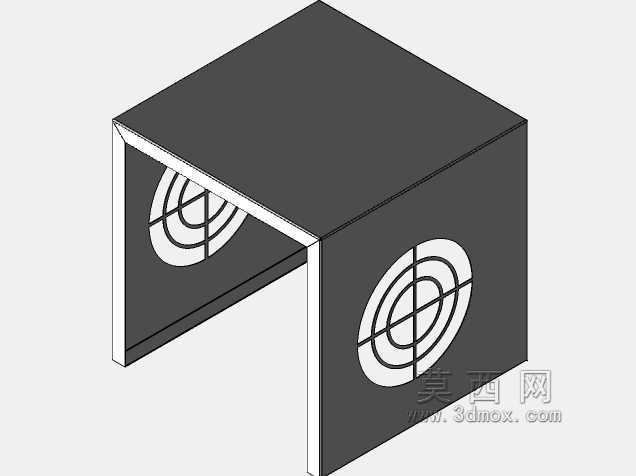

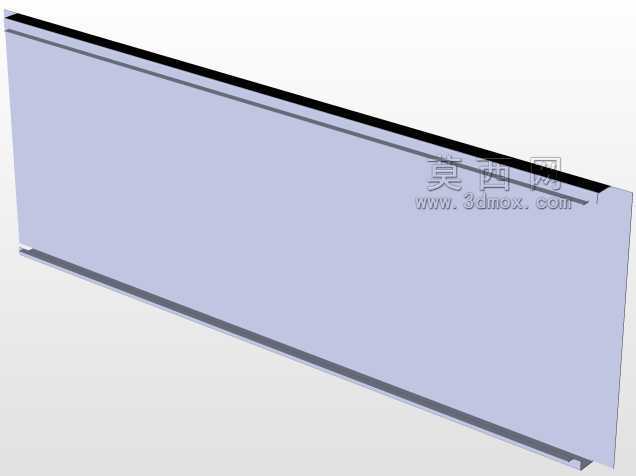

　　日常巡检不需要打开柜门就能查看内部仪表的运行参数，中部的柜门对应主开关操作区，做了内凹式把手设计，避免通道内人员走动剐蹭误碰，下部柜门对应接线端子仓，运维接线时不需要打开上部主开关仓，降低误触带电部件的风险。门板上的通风散热结构采用冲压成型的格栅造型，既可以保证柜内电气元件工作时的热量自然散出，避免夏季高温环境下柜内积热导致元件降容，同时格栅的折弯结构做了防滴漏设计，车间顶面偶尔滴落的冷凝水、清洁溅水不会顺着通风孔直接进入柜内，满足普通工业环境的IP防护要求。柜体的框架采用折弯型材拼接结构，所有拼接处都预留了标准安装孔位，内部的安装横梁可以根据实际元件的尺寸上下调整间距，不管是安装微型断路器、塑壳开关还是导轨式端子、小型继电器，

　　都能灵活调整安装位置，不需要现场二次打孔加工，降低现场安装的工作量。柜体底部预留了电缆进线的敲落孔，分别对应底部进线、侧方进线两种常用走线方式，现场布线时可以根据线缆桥架的位置选择对应的开孔，不需要额外切割柜体，进线孔位置配套预留了密封胶条的安装槽，布线完成后可以加装密封件，避免灰尘、虫鼠从进线位置进入柜内。从安装边界来看，柜体安装时需要预留侧面不小于100mm的散热间隙，正面预留不小于800mm的操作开门空间，顶部预留不小于200mm的走线空间，满足电气施工规范里的安全距离要求；柜体的门板做了接地螺柱预留，安装时可以直接连接柜体接地排，保证门板金属部分可靠接地，避免漏电风险。整体结构没有多余的装饰性设计，所有造型都服务于功能需求，

　　门板的分块缝隙控制在均匀1.5mm，既保证柜门开关的顺畅度，也能避免缝隙过大进入灰尘，柜体底部的红色踢脚线结构做了加厚折弯处理，搬运时即使受到叉车、液压车的轻微碰撞，也不会出现柜体变形，保护内部元件不受冲击。在实际选型使用时，这款柜体适合作为末端配电设备使用，承载电流根据内部安装的开关规格可以覆盖100A到250A的区间，满足单条生产线、单个设备组的配电需求，相比大型固定式配电柜，这款柜体的灵活性更高，既可以固定安装作为长期配电节点，也可以临时移位作为临时施工的配电载体，适配多种工业场景的配电需求。
