手动管子夹持固定台钳结构设计

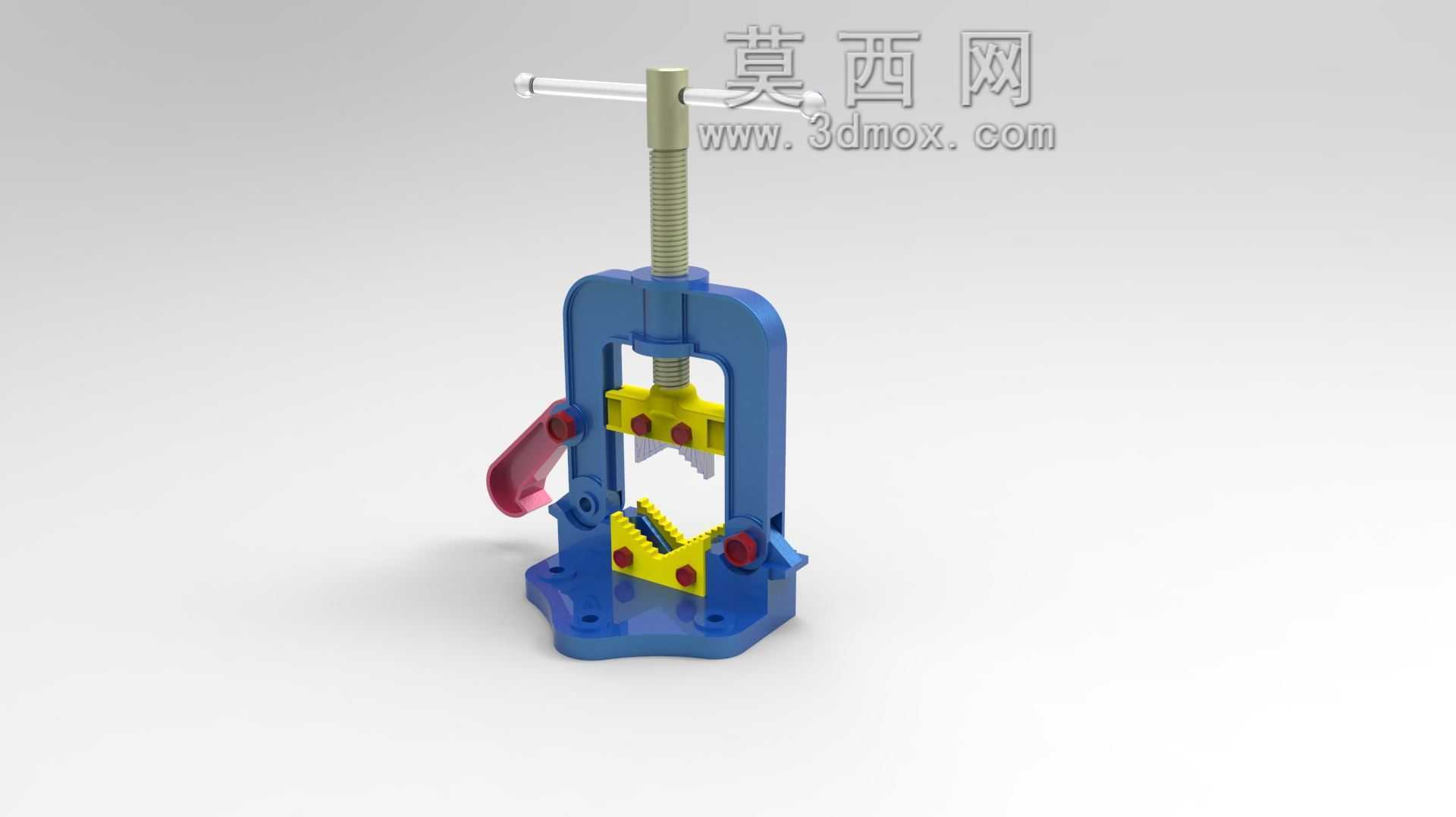

　　在民用给排水施工、工业工艺管道预制、油气输送管线现场维检修、消防管路布设等作业场景中，管子的固定夹持是套丝、切割、坡口加工、焊接组对工序开展前的核心前置环节，这款手动管钳正是针对圆形管件夹持需求开发的专用工装结构。不同于普通平口台钳依靠平行钳口夹持平面工件的逻辑，该结构针对管件圆柱面的夹持特性做了专属优化，上下钳口均设计有V型开口，且开口表面加工有连续的三角齿形结构，当管件置入钳口区间时，上下V型面可从四个方向贴合圆柱外壁，齿形结构嵌入管件表层氧化皮或防腐层，避免夹持过程中管件出现周向转动、轴向窜动的问题，即便对表面沾有油污、锈蚀的旧管线，也能提供足够的夹持摩擦力。

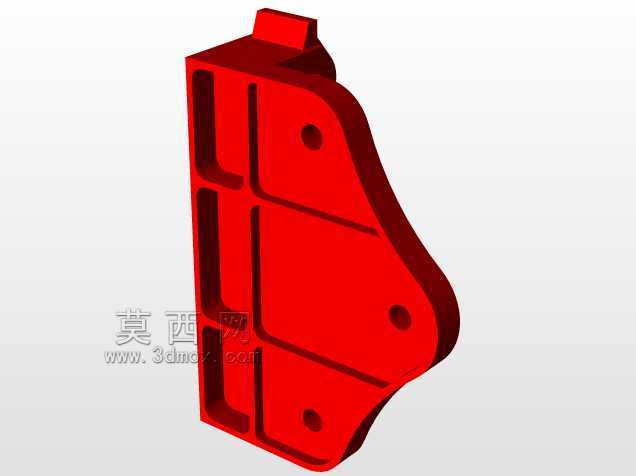

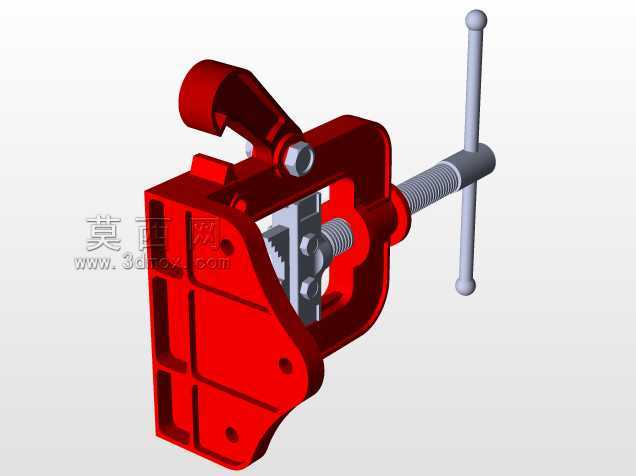

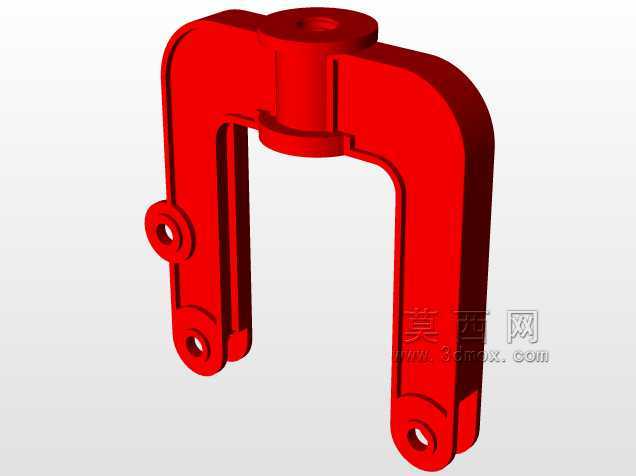

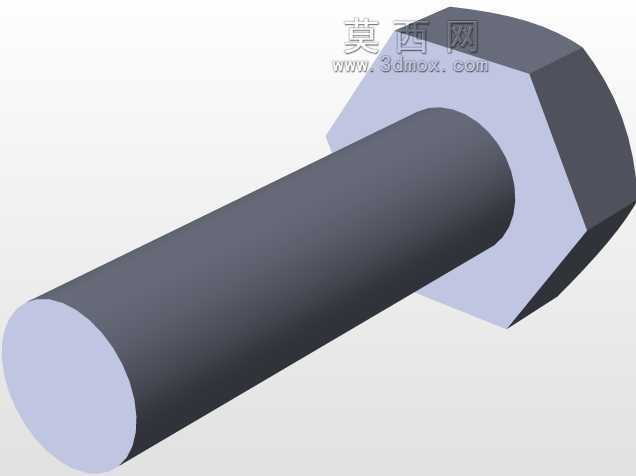

　　整个钳体采用框架式立式结构，底部为带安装孔的方形底座，底座上预留的四个通孔可适配M12规格的膨胀螺栓或T型螺栓，能够直接固定在预制平台、现场钳工台或者移动式作业支架上，安装时需保证底座与支撑面完全贴合，避免夹紧作业时出现应力集中导致钳体变形。钳身主体为一体式铸造成型的C型框架，框架两侧设置有垂直导向槽，活动钳臂可沿导向槽做上下直线运动，导向槽的配合间隙控制在0.1mm以内，既保证活动钳臂升降顺畅无卡滞，又能避免夹紧时钳口出现偏摆，保证上下V型钳口的同轴度，防止管件被夹变形。

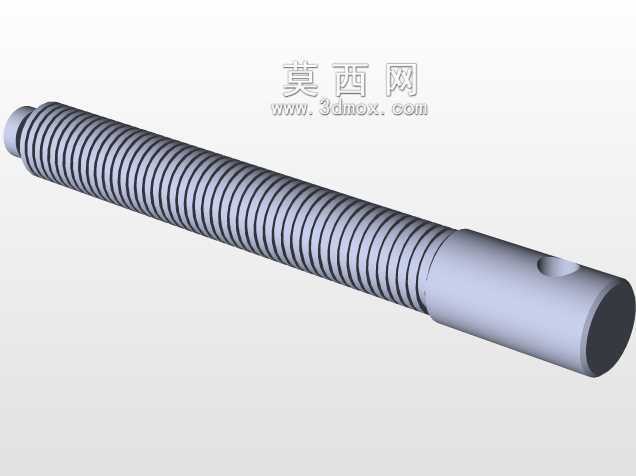

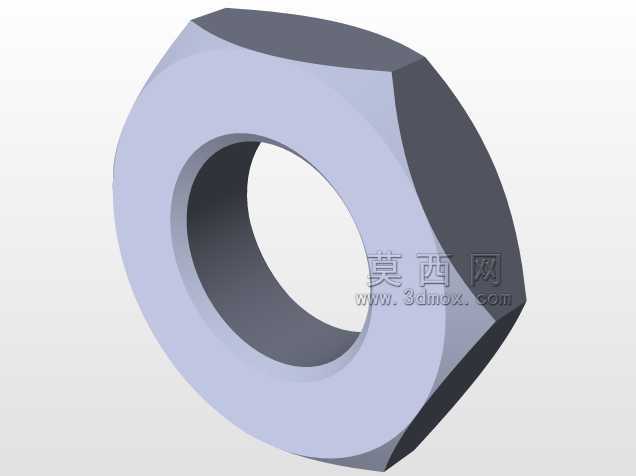

　　夹紧动力采用梯形丝杠传动结构，丝杠顶端穿有可拆卸的横向加力杆，操作人员转动加力杆即可带动丝杠旋转，驱动活动钳臂下压实现夹紧动作。梯形丝杠具备自锁特性，当夹紧力达到作业需求后，即便撤去加力杆上的外力，钳口也不会自行松脱，可在整个加工作业过程中保持稳定的夹持力。丝杠与活动钳臂的连接位置设置有推力轴承，可将夹紧作业时的轴向载荷均匀传递到钳臂上，减少丝杠转动时的摩擦阻力，操作人员无需借助加长套管即可提供足够的夹紧力，适配DN15到DN80规格的常规金属管材夹持需求。

　　钳身侧面设置有快调手柄，当需要调整钳口开口大小适配不同管径的管件时，扳动快调手柄即可脱开丝杠与钳臂的传动连接，直接上下拉动活动钳臂快速调整开口间距，待钳口接近管件外壁时再扳回手柄锁止传动，转动加力杆完成最终夹紧，大幅减少大管径调整时的空转丝杠时间，提升现场作业效率。钳口的齿形部分采用可拆卸式设计，通过内六角螺钉固定在钳臂上，长期使用齿形磨损后可单独更换钳口配件，无需更换整个钳体，降低工装维护成本。

　　从结构设计的受力逻辑来看，C型框架的受力路径经过优化，夹紧作业时的反作用力沿框架两侧垂直筋板传递到底座，筋板截面采用变厚度设计，在应力集中的拐角位置做了大圆弧过渡处理，避免长期承受交变载荷时出现应力开裂。活动钳臂与导向槽的配合面设置有储油槽，日常维护时可注入少量润滑脂减少磨损，延长工装使用寿命。在实际现场作业中，该结构可稳定承受套丝作业时的扭矩载荷、切割作业时的径向冲击力，不会出现工件移位的问题，相比普通台钳加装V型块的夹持方式，专用管钳的夹持同轴度更高，管件装夹后轴线保持水平，更便于套丝、坡口等对管件位置精度有要求的加工作业开展，同时不会因为夹持力不均导致薄壁管件出现夹扁变形的问题，适配镀锌钢管、无缝钢管、PPR衬塑钢管等多种常见管路材质的装夹需求。
