精密滚子链传动结构三维建模作品

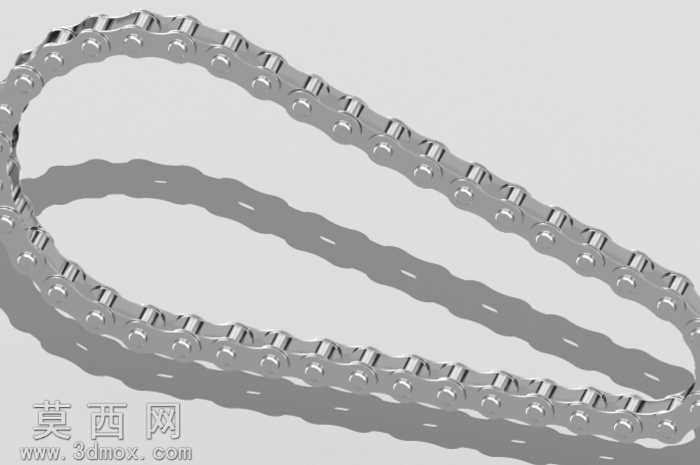

本作品为链传动核心构件滚子链的三维建模成果，建模过程严格遵循机械设计标准中滚子链的尺寸规范，先通过草图绘制链板的轮廓曲线，精准控制内外链板的腰形孔距、板厚与圆弧过渡尺寸，保证链板的结构强度与装配适配性。随后依次构建销轴、套筒、滚子三个核心配合零件，对销轴的两端铆接结构、套筒与内外链板的过盈配合段、滚子与套筒的间隙配合段都做了精细化的特征处理，确保各零件装配后可实现真实的相对转动效果。装配阶段采用阵列配合的方式，先完成单节链节的子装配，验证各零件的配合间隙无干涉后，按照链条的闭环轨迹进行曲线驱动阵列，精准还原双排并列链条的排布形态，保证每一节链节的铰接角度都符合传动弯折的运动逻辑。材质渲染阶段，为金属零件赋予了高抛光合金钢材质，调整材质的反射粗糙度与金属度参数，模拟工业链条表面经过热处理后的金属光泽，同时添加了柔和的环境光影，让链条的链节缝隙、铰接位置的结构层次清晰呈现，渲染出的阴影自然贴合链条的环形排布形态，直观展现链条的空间结构。设计过程中重点考量了链传动的运动特性，对链节之间的转动自由度做了合理约束，既还原了链条可柔性弯折的物理特性，也保证整体环形结构的形态规整，可用于链传动机构的运动仿真演示、机械原理教学展示，也能为输送设备、传动系统的设计提供直观的结构参考，清晰呈现滚子链各零件的装配关系与传动原理。
