适配GoPro相机的旋翼机载安装转子结构

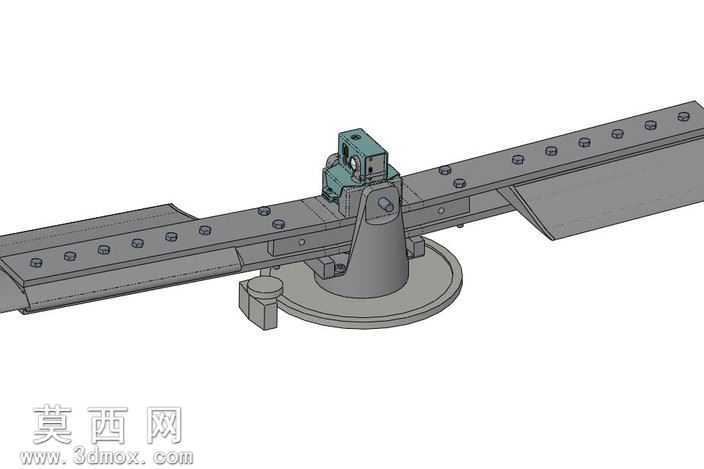

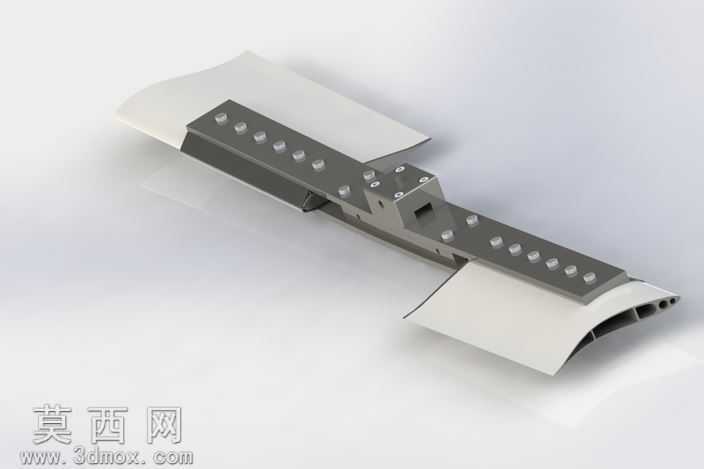

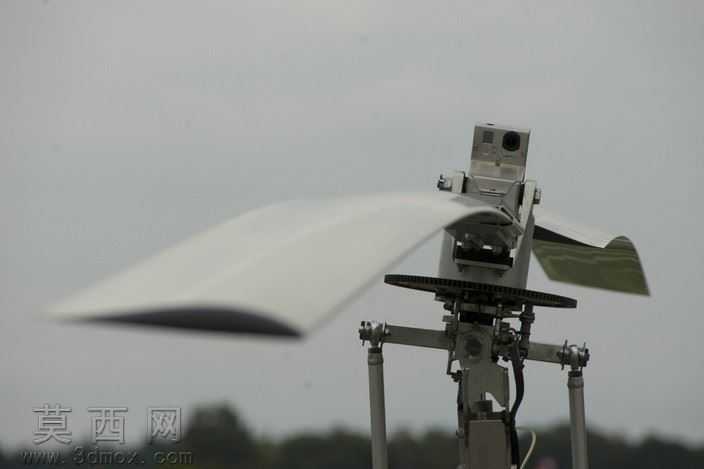

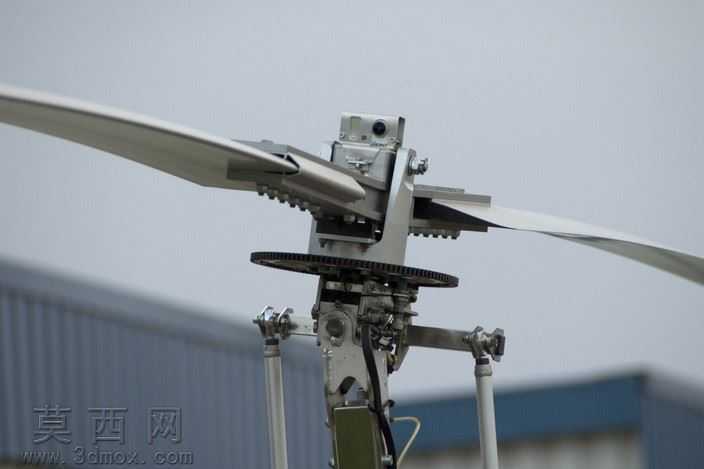

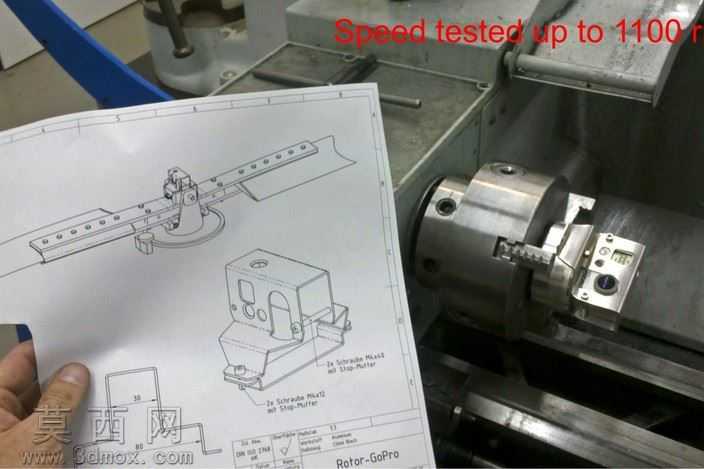

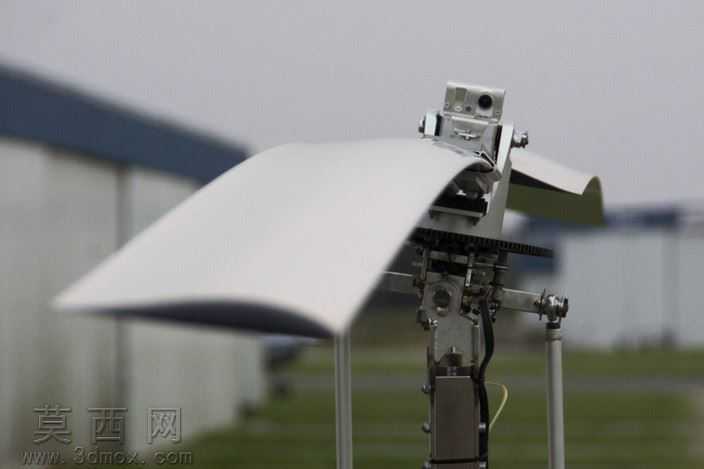

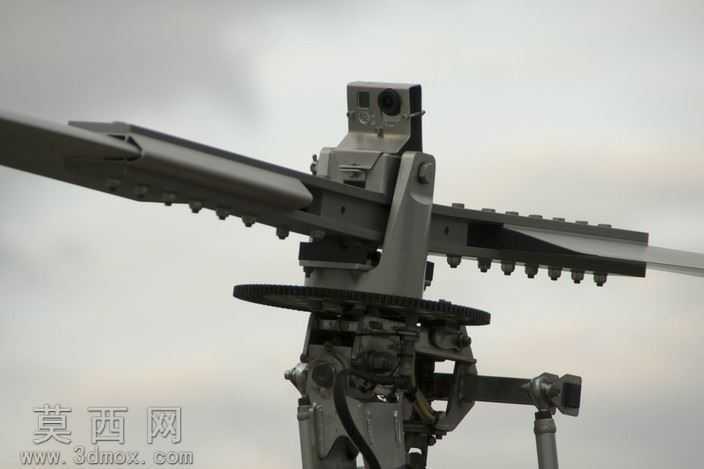

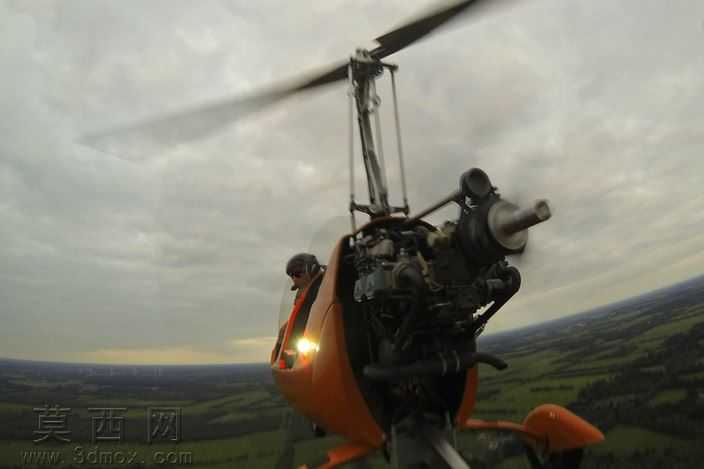

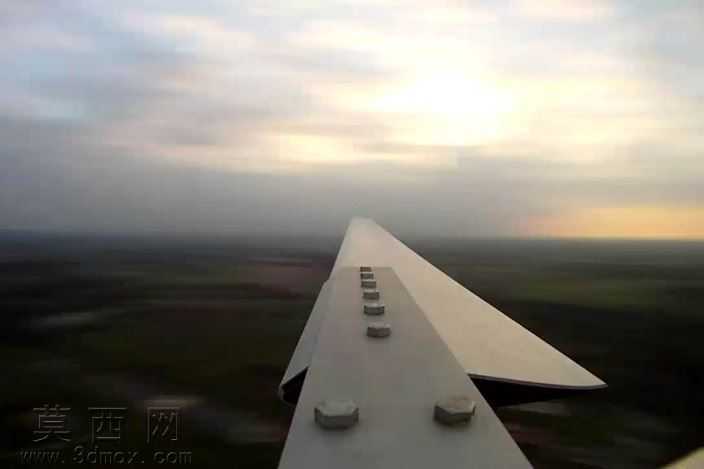

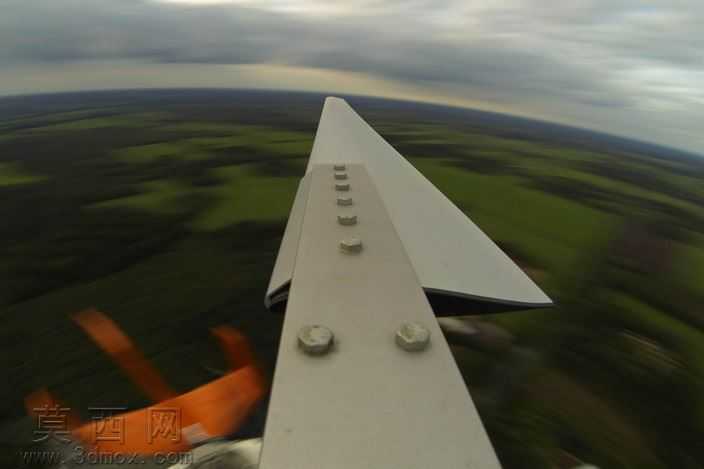

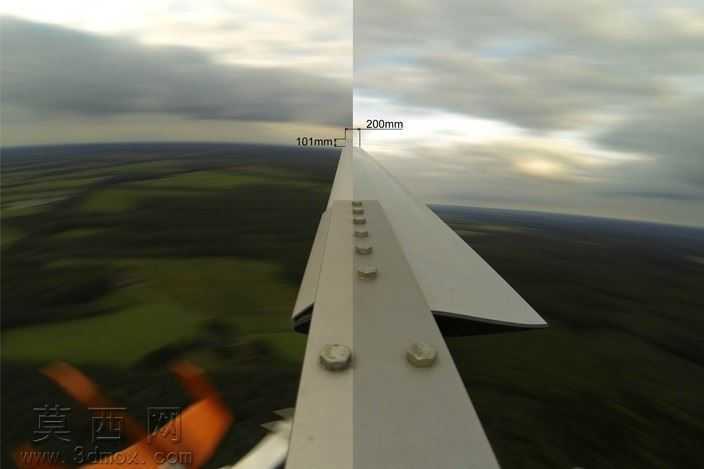

该三维模型采用SolidWorks完成全参数化建模，整体围绕旋翼机机载GoPro相机挂载需求展开结构设计，建模过程中对各装配部件的配合公差进行了严谨设定，确保虚拟装配状态下无干涉、无错位问题。模型主体包含长条形安装导轨、回转支撑底座、相机锁紧固定座三大核心模块，导轨部分采用等距螺栓孔阵列设计，建模时通过线性阵列特征快速完成孔位排布，同时对导轨的截面型材结构做了等壁厚抽壳处理，在还原金属导轨质感的同时兼顾轻量化设计逻辑。回转底座部分采用锥台支撑加圆形底盘的组合结构，建模时通过旋转凸台特征生成主体轮廓，搭配底部的限位凸块与锁紧旋钮结构，可实现挂载相机的水平方向角度调整，满足航拍过程中的多角度取景需求。相机固定座部分针对GoPro Hero系列相机的外形尺寸做了适配性结构设计，预留了相机的按键操作空间与镜头避让区域，同时设置了对应的卡扣锁紧结构，确保飞行过程中相机固定稳固无松脱风险。渲染阶段对不同部件赋予了差异化材质：导轨与底座部分赋予磨砂金属材质，调整金属粗糙度与反射参数还原航空铝件的哑光质感，锁紧旋钮与塑料卡扣部分赋予硬质工程塑料材质，通过调整漫反射颜色与高光参数区分不同部件的材质属性，整体渲染效果清晰呈现各部件的结构层次与装配关系。设计过程中充分考量了旋翼机飞行时的振动影响，对转子连接部位做了加强筋结构设计，同时兼顾挂载组件的整体重量控制，所有旋转部件的结构尺寸均经过配重逻辑校验，确保组件转动惯量平衡，避免对旋翼机的飞行姿态造成额外干扰。模型额外附带适配Hero3相机的钣金件外挂组件，钣金部分通过钣金模块完成折弯、冲孔特征建模，还原真实钣金件的折弯圆角与壁厚特征，可适配不同型号的GoPro相机安装需求，整体结构完整覆盖航拍挂载的实际使用场景，具备清晰的结构参考价值。
