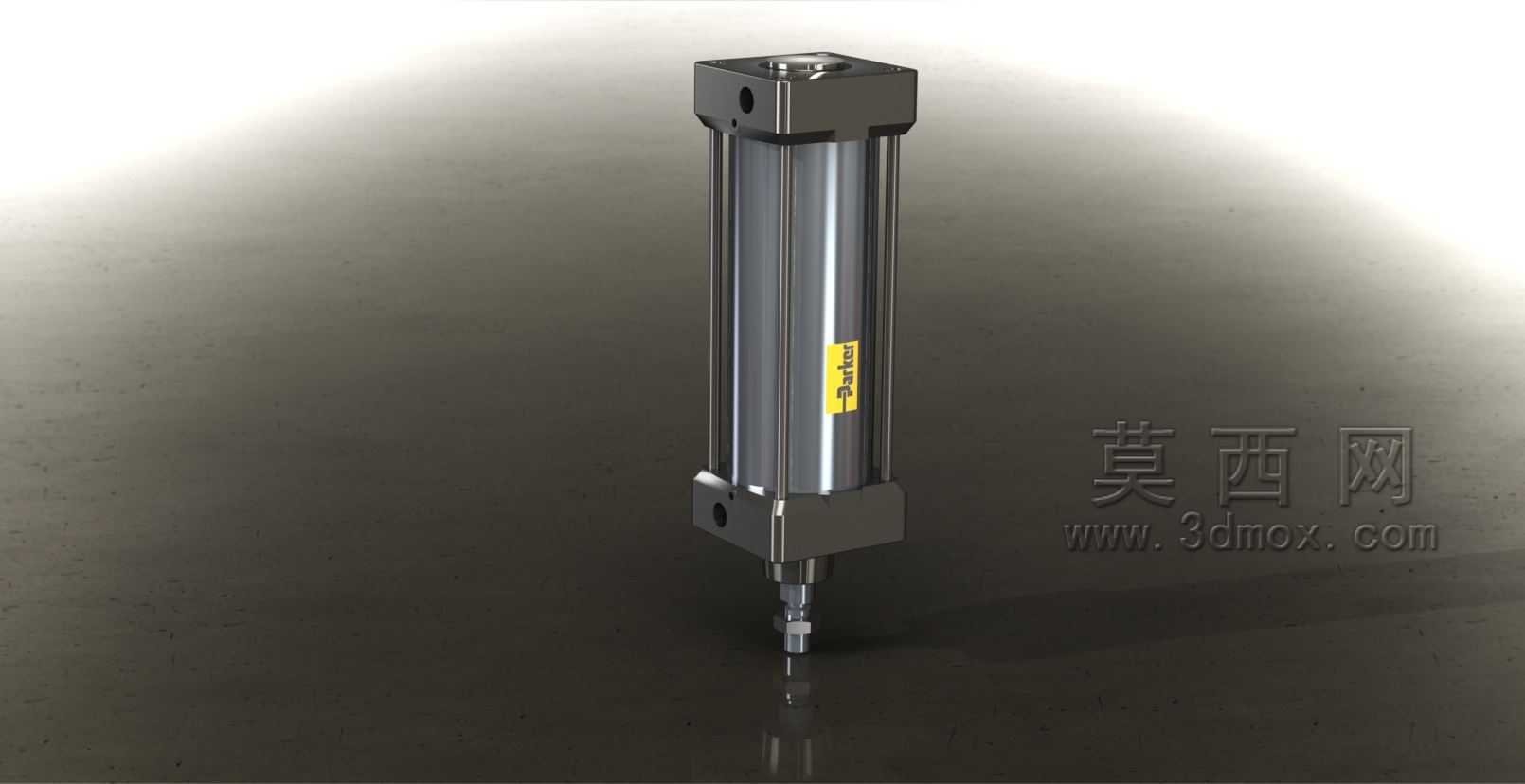

派克ISO15552标准双作用气缸结构

　　在自动化生产线的气动回路搭建、工装夹具的动力输出、物流分拣设备的推料机构、包装设备的压合工位中，这类符合ISO15552标准的双作用气缸是应用频次极高的气动执行元件，区别于单作用弹簧复位气缸，它依靠压缩空气交替进入缸体两腔实现活塞的双向直线运动，无需额外复位弹簧提供回程力，输出力在两个运动方向上都能保持稳定可控，适配需要双向施力、行程较长的作业场景。这款缸径100mm、行程200mm的派克系列气缸，在设计阶段完全遵循ISO15552安装尺寸规范，这意味着它可以和同标准下其他品牌的同规格气缸实现安装位互换，设备维护更换时不需要重新调整安装机架的孔位，也不用改动周边配套的气动接头、磁性开关安装槽位置，能大幅降低产线运维的改造成本。

　　从结构设计来看，缸筒采用硬质阳极氧化铝合金材质，内壁做了高精度珩磨处理，表面粗糙度控制在合理区间，能减少活塞密封圈往复运动的磨损，延长气缸整体使用寿命；前后端盖通过四根拉杆与缸筒锁紧，端盖与缸筒的接触位置设置了静密封槽，避免压缩空气泄漏，同时端盖上预留了气口安装位，支持侧面轴向两种气口接入方向，适配不同布管空间的设备布局。活塞部分采用双向密封圈组合设计，既保证两腔之间的气体密封，又能在活塞高速往复运动时减少爬行现象，活塞杆表面做了镀硬铬处理，硬度和耐磨性能满足高频往复运动的要求，活塞杆伸出端的外螺纹接口符合通用标准，可以直接连接浮动接头、鱼眼接头或者各类工装压头，不需要额外加工转接件。安装边界方面，这款气缸的前端盖、

　　后端盖都预留了标准安装孔位，支持法兰安装、脚座安装、耳轴安装、铰轴安装等多种固定方式，设计人员在做设备三维布局时，可以根据工位的受力方向选择对应的安装附件，比如垂直顶升工位常用前法兰固定，摆角驱动工位常用尾端耳轴配合前端鱼眼接头的安装形式。在实际选型应用中，缸径100mm的规格在0.6MPa工作压力下，理论输出推力可以达到四千牛以上，回程拉力因为活塞杆占用了部分活塞面积，数值略低于推力，足够应对大多数工装压装、物料推送、工位顶升的负载需求，200mm的行程长度适配多数中小型自动化设备的动作行程要求，不会因为行程过长导致活塞杆挠度变大，也不会因为行程过短无法满足动作位移需求。缸筒外壁预留了标准的磁性开关安装槽，可以直接加装磁感应开关，

　　检测活塞的伸出、缩回到位位置，给设备控制系统提供到位信号，不需要额外加装外部行程开关，简化设备的外围检测元件布局。在三维建模过程中，这款气缸的所有安装尺寸、配合公差都严格按照实物测绘和标准规范还原，包括拉杆的分布直径、端盖的安装孔距、活塞杆的伸出长度、气口的螺纹规格都和实际产品保持一致，设计人员在做设备整体装配时，可以直接调用模型做干涉检查，验证气缸在全行程运动过程中会不会和周边的机架、工件、其他执行元件发生碰撞，提前规避现场安装时出现的空间干涉问题。另外，气缸的缓冲结构设计在前后端盖内部，采用可调气缓冲形式，在活塞运动到行程末端时，缓冲柱塞会提前封闭主排气通道，让残留的压缩空气通过细小的缓冲排气孔排出，形成气垫缓冲，减少活塞对端盖的刚性冲击，降低设备运行时的噪音，同时避免高频冲击导致的端盖密封件损坏，这一结构在模型中也做了完整还原，能帮助设计人员更清晰地理解气缸的末端缓冲原理，在做气动回路设计时合理匹配缓冲调节的参数。
