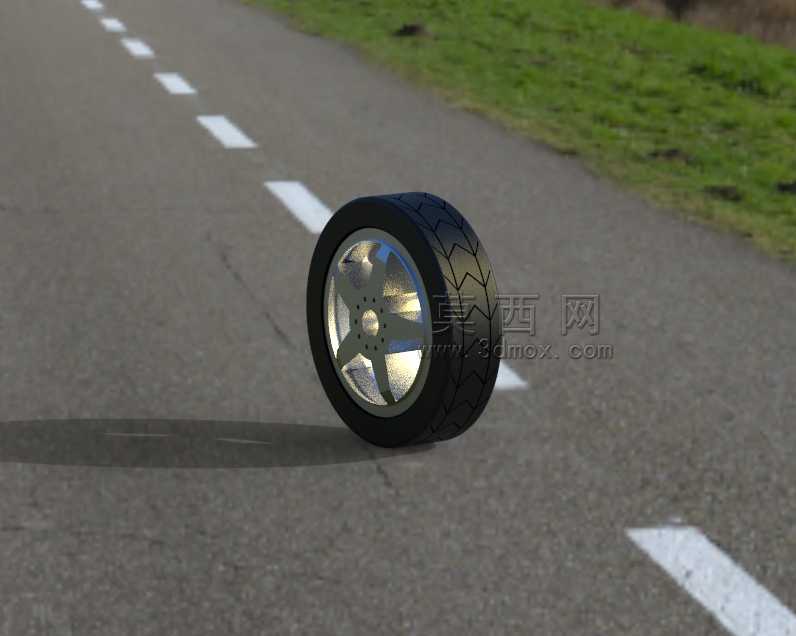

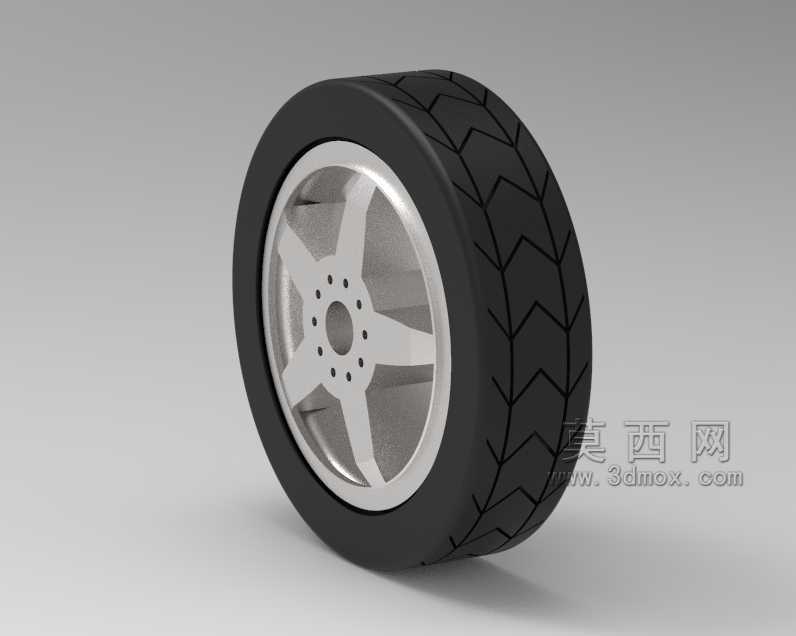

在整车行走系统的匹配设计中,轮胎与轮毂的组合是直接关联行驶安全性、操控稳定性与乘坐舒适性的核心部件,这套三维结构完整还原了量产乘用车子午线轮胎搭配多辐条铝合金轮毂的装配状态,可直接用于整车总布置的干涉校核、底盘动力学仿真的部件参数匹配,也能作为改装车方案设计、行走系统教学演示的基础结构参考。从实际装车的场景来看,这套结构覆盖了日常城市通勤、轻度非铺装路面行驶的使用需求,轮胎部分的胎面花纹采用了不对称块状设计,胎肩位置的连续花纹块可以保证弯道行驶时的接地面积,避免侧向力作用下胎面过度形变导致抓地力衰减,胎面中部的纵向排水槽能够在湿滑路面快速破除胎面与路面之间的水膜,降低高速行驶时的水滑风险,
花纹块边缘的细碎切槽则可以在低温环境下咬附路面细碎凸起,提升低附着路面的起步与制动性能。轮毂部分采用六辐条星形铸造结构,辐条与轮辋的连接位置做了大圆弧过渡处理,避免应力集中导致的辐条断裂风险,轮辋的胎圈座位置严格按照标准轮辋轮廓设计,能够保证轮胎充气后胎圈与轮辋紧密贴合,不会在高速转动或者大侧向力工况下出现脱圈风险,轮毂中心的定位孔与螺栓孔分布圆按照常规乘用车的安装参数设计,匹配多数前置前驱家用车型的转向节安装接口,安装面的平面度公差控制在0.05mm以内,保证装车后轮毂与转向节贴合紧密,不会出现高速行驶时的车轮抖动问题。在建模过程中,首先根据轮胎的额定载荷、适配轮辋宽度确定轮胎的断面宽度与扁平比,先绘制轮胎的断面轮廓曲线,
通过回转命令生成轮胎的基础胎体结构,再通过草绘绘制单节距的胎面花纹,利用阵列命令完成整个胎面的花纹排布,同时对胎侧的标识区域做了轻微的凹陷处理,还原真实轮胎的胎侧标识结构;轮毂部分先确定中心孔直径、螺栓孔分布圆直径、轮辋名义直径这些核心安装边界参数,再绘制辐条的截面轮廓,通过拉伸、拔模、倒圆角命令生成辐条结构,轮辋部分通过回转生成基础轮廓后,对胎圈座的凸峰位置做了精确的尺寸控制,保证和轮胎胎圈的过盈配合量在合理区间,最后完成轮胎与轮毂的装配约束,将轮胎的中心轴线与轮毂的旋转轴线完全重合,胎圈位置与轮辋胎圈座完全贴合,还原真实的装配状态。从安装边界来看,这套轮胎轮毂组合的最大外直径适配常规紧凑型乘用车的轮拱空间,转向时轮胎与轮拱内衬、
减震器弹簧座的最小间隙满足整车设计的安全要求,轮胎的断面宽度不会在满载压缩时与翼子板发生剐蹭,轮毂的偏距设计保证车轮的轮距参数与原车设计值一致,不会增加轮毂轴承的额外载荷,也不会导致轮胎偏磨。在实际的底盘调校工作中,这套模型可以直接导入多体动力学仿真软件,赋予胎体对应的橡胶刚度、阻尼参数,轮毂赋予铝合金材料的密度、弹性模量参数,就能完成不同路面激励下的车轮跳动仿真,分析轮胎接地压力的分布规律,也能用于制动系统的匹配校核,确认制动盘、制动卡钳与轮毂辐条之间的间隙是否足够,避免制动过程中卡钳与轮毂发生运动干涉。对于汽车改装领域的设计人员来说,这套模型可以作为基础模板,通过修改辐条造型、调整轮胎扁平比,快速生成不同风格的改装轮毂轮胎方案,提前确认改装后的车轮与整车翼子板、悬挂部件的间隙是否满足要求,避免实车改装时出现匹配问题。
