内燃机进排气用发动机气门结构

　　在往复式内燃机的配气机构中，气门是直接控制进排气通路启闭的核心执行部件，其工作状态直接决定了发动机的充气效率、燃烧稳定性与排放水平，无论是乘用车汽油机、商用车柴油机，还是通用小型汽油机、工程机械用动力单元，都需要依靠精准的气门动作完成工作循环的换气过程。从实际工况来看，气门长期处于高温、高压、高冲击的工作环境中，排气侧气门需要直接接触上千摄氏度的燃烧废气，进气侧也会受到高速进气气流的冲刷与落座时的高频冲击，因此在结构设计上需要同时兼顾耐热性、耐磨性、结构强度与运动平顺性。

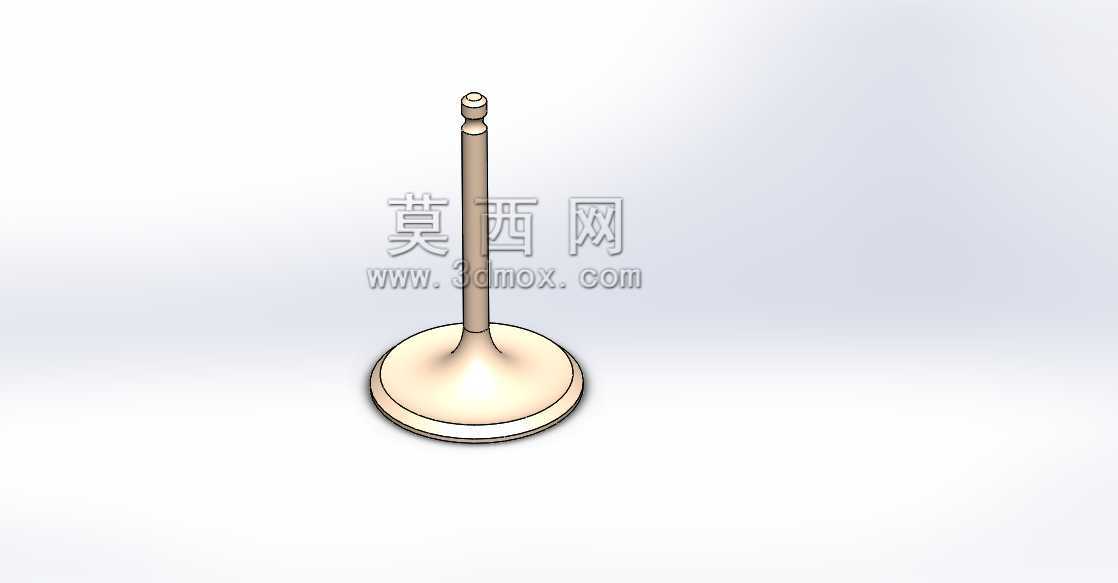

　　这款气门的整体结构采用一体式杆盘设计，头部为圆盘形密封面，工作时与气缸盖的气门座圈紧密贴合，实现燃烧室的密封，密封面采用锥面结构，锥角通常匹配主流发动机的45度设计，既可以保证落座时的自动对中，提升密封可靠性，也能在气门开启时获得合适的气流通道截面，降低进排气阻力。杆部为细长圆柱结构，与气缸盖上的气门导管形成高精度间隙配合，为气门的往复直线运动提供导向，保证气门每次落座都能准确对准座圈，避免偏磨导致的密封失效。杆部顶端设计有锁夹槽结构，用于安装气门锁夹，与气门弹簧上座配合，将气门弹簧的预紧力传递到气门杆部，保证气门在关闭状态下能够紧密压合在座圈上，同时在凸轮轴驱动气门开启后，依靠弹簧力带动气门复位。

　　从安装边界来看，气门的盘部外圆尺寸需要匹配发动机燃烧室的气道开口尺寸，通常盘径越大，进排气的流通截面积越大，充气效率越高，但盘径过大会增加气门的运动质量，提升配气机构的驱动负载，同时会占用燃烧室顶部的布置空间，因此设计时需要根据发动机的排量、转速区间、功率目标平衡盘径与杆部直径的比例。杆部的直径需要兼顾导向刚度与运动阻力，杆径过小会导致导向长度不足，高速运动时容易出现杆部振动，引发气门偏磨甚至断裂；杆径过大则会增加往复运动质量，提升配气机构的惯性力，不利于发动机高转速工况的动力输出。气门的总长度需要匹配气缸盖的厚度、气门弹簧的安装高度与凸轮轴的基圆尺寸，保证气门在最大升程位置时，盘部不会与活塞顶面发生碰撞，在关闭位置时密封面能够完全贴合座圈，同时预留合适的气门间隙，补偿热态下的部件膨胀量。

　　在实际应用场景中，不同类型的发动机会对气门的结构细节做针对性调整，高转速汽油机通常会采用更细的杆部、更大的盘径，搭配轻量化的结构设计，降低往复运动质量，提升配气机构的响应速度；重型柴油机则会采用更粗的杆部、更厚的盘部密封面，提升结构强度与耐热能力，应对高增压比下的更高燃烧压力与排气温度。部分强化程度较高的发动机会在气门密封面堆焊硬质合金，提升高温下的耐磨与耐腐蚀性能，杆部表面也会做镀铬或氮化处理，降低与气门导管之间的摩擦系数，减少磨损量，延长使用寿命。

　　设计这类气门结构时，首先需要根据发动机的性能参数确定气门的最大升程、流通截面积需求，再结合气缸盖的布置空间确定盘部外圆、密封面锥角、杆部直径等核心尺寸，之后通过运动学仿真验证气门在全工况下的运动轨迹，检查是否存在运动干涉、落座速度过大等问题，再通过有限元分析校核杆部的应力分布、盘部的热变形量，确保在最高工作温度与最大冲击载荷下，气门不会出现塑性变形或断裂失效。建模过程中需要重点保证杆部与盘部的过渡圆角平滑，避免应力集中，锁夹槽的尺寸需要与标准气门锁夹完全匹配，槽口的倒角与圆角需要符合工艺要求，避免在锁夹安装位置出现应力集中引发的杆部断裂。密封面的锥面需要保证足够的形位公差，与杆部轴线的同轴度、锥面的圆度都需要控制在微米级，才能保证与座圈贴合时的密封性能，避免出现漏气导致的气缸压力不足、动力下降等问题。
