径向安装63毫米表径0-40bar压力表

　　在工业流体系统的压力监测环节，这类径向安装的压力表是现场运维、设备调试阶段最常用的直读式检测元件，不管是车间压缩空气支管路的压力核验、小型液压站的输出压力确认，还是实验室气动试验台的压力点位监测，都能看到这类结构的压力表身影。不同于轴向嵌装式压力表多用于设备面板内嵌安装的场景，这款径向接头的压力表更适合管路直接安装、设备外壁外挂安装的场景，安装时不需要额外预留面板开孔空间，只需要在管路对应位置预留1/4NPT内螺纹接口，就能直接完成装接，现场拆装更换的效率更高，也方便运维人员在巡检过程中直接平视读取压力数值，不用刻意调整观测角度。

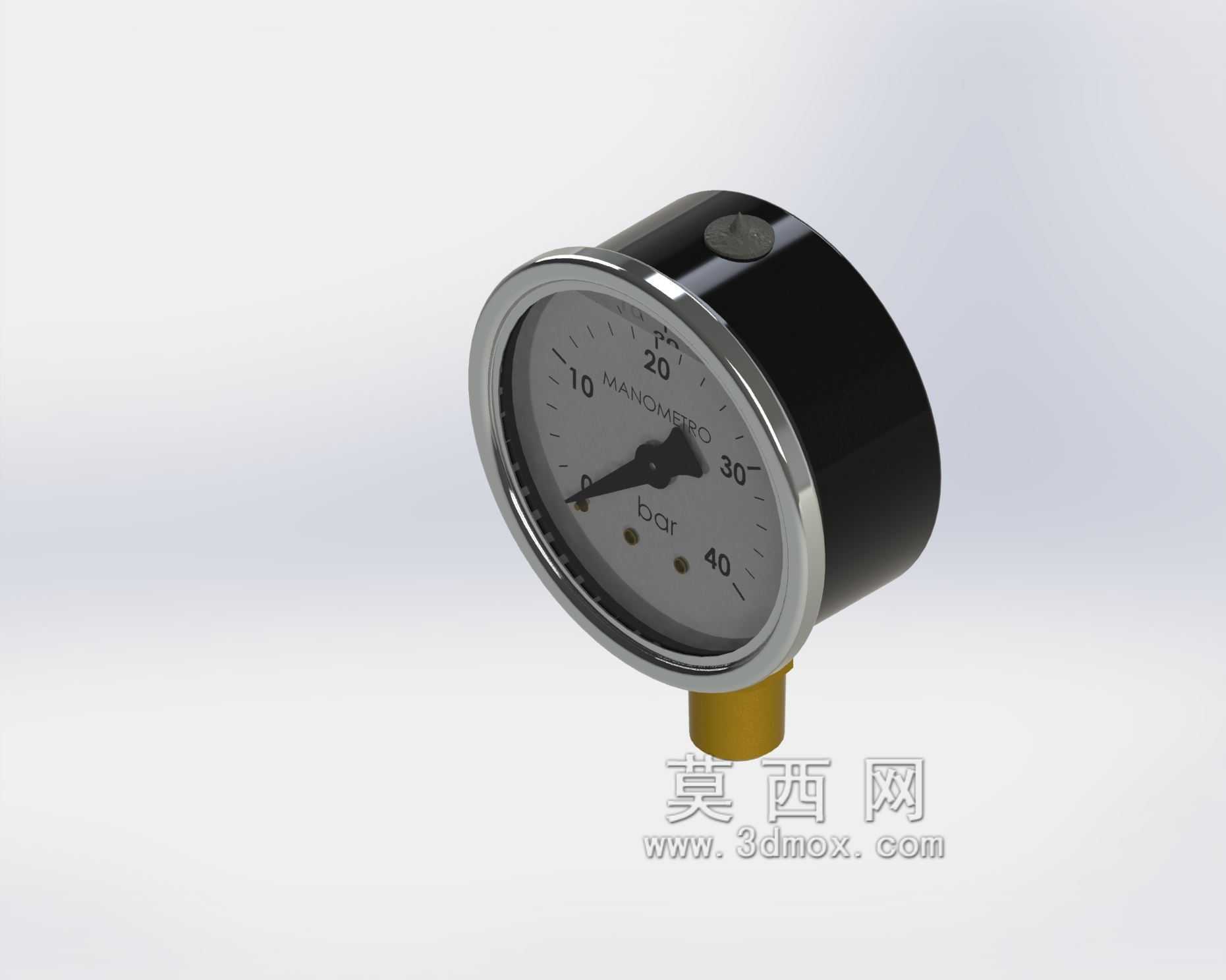

　　从结构设计来看，这款压力表采用经典的波登管弹性检测原理，表壳采用黑色金属冲压成型做防锈处理，外圈搭配亮面金属压圈固定表蒙，既可以保护内部刻度盘与指针结构不受外力磕碰，也能在常规工业车间的多尘、轻微溅水环境下保持表盘的清晰可读。表径控制在63毫米，属于工业现场常用的中小表径规格，既不会因为表径过大占用过多安装空间，也不会因为表径过小导致刻度间距太窄、读数误差偏大。表盘刻度范围覆盖0到40bar，刻度标识采用清晰的黑色印刷，每10bar设置长刻度线与数字标识，中间细分小刻度对应2bar的分度值，配合黑色锥尖指针，现场读数时可以快速识别压力区间，也能精准读取当前压力的具体数值，满足常规中低压流体系统的监测精度要求。

　　底部的1/4NPT外螺纹接头是这款压力表的核心安装接口，NPT锥管螺纹的密封特性可以在不额外添加过多密封填料的情况下，实现中低压工况下的可靠密封，避免接口位置出现泄漏。接头与表壳的连接位置做了加厚过渡处理，在安装拧动过程中可以承受足够的扭矩，不会因为安装力度过大导致接头与表壳连接位置断裂。安装时需要注意预留足够的操作空间，接头轴线方向要与管路接口保持同轴，避免强行拧入导致螺纹损伤，同时要保证表盘正面朝向运维人员的常规巡检视角，减少后期读数的视角偏差。

　　在实际选型应用中，这类压力表的量程选择通常要满足系统正常工作压力处于量程的1/3到2/3区间，0-40bar的量程刚好适配多数常规气动系统、低压液压系统的工作压力范围，不会因为长期处于量程上限位置导致弹性元件疲劳失效，也不会因为量程选得过大导致小压力区间的读数精度不足。表蒙采用透明耐冲击材质，即便现场有轻微的工件磕碰、飞溅碎屑，也不容易出现碎裂的情况，适合生产车间、设备机房这类相对复杂的现场环境。表壳顶部的泄压塞结构是这类工业压力表的安全设计细节，当表内弹性元件意外出现泄漏时，表壳内部的压力可以通过顶部泄压塞排出，避免表蒙因为内部压力积聚突然爆裂伤人，提升现场使用的安全性。

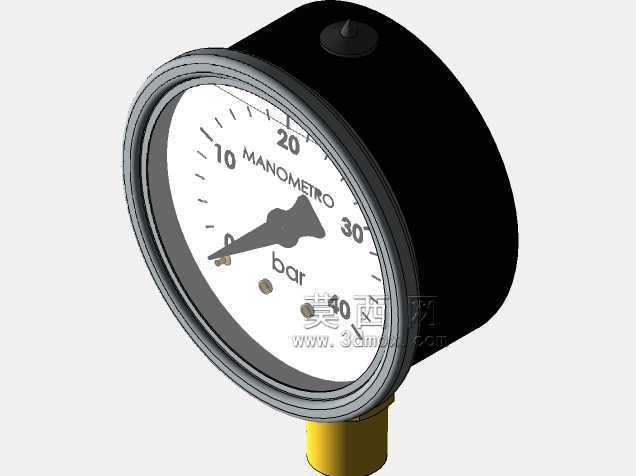

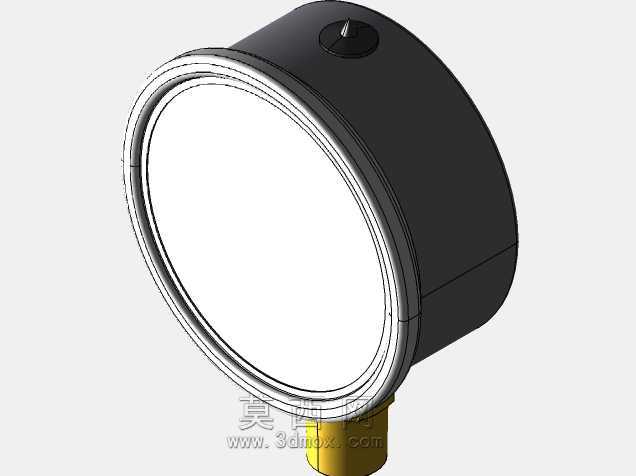

　　从三维建模的角度来看，还原这款压力表的时候需要重点关注几个关键尺寸的准确性：首先是表壳的外径63毫米的尺寸公差，要保证压圈与表壳的配合间隙符合实际装配关系，其次是底部1/4NPT螺纹的参数要符合美制锥管螺纹的标准，确保在装配场景中可以和对应管路接口实现正确的配合，另外指针的转动轴心位置要与表盘刻度中心完全重合，避免出现指针偏转时蹭到表盘或者表蒙的情况。建模过程中还要还原表壳表面的哑光质感、金属压圈的亮面镀铬质感、底部铜接头的金属色泽，以及表盘上的刻度印刷细节，让模型在装配到整体设备模型中时，可以呈现出接近真实产品的视觉效果，方便用于设备方案展示、运维培训课件制作、装配工艺模拟等不同场景。

　　在实际设备配套中，这类压力表通常会搭配压力表开关、缓冲弯管一起使用，在压力波动较大的工况下，缓冲弯管可以减弱流体瞬间的压力冲击对波登管的损伤，延长压力表的使用寿命，压力表开关则可以在不需要监测压力或者更换压力表的时候，切断压力表与系统的连通，不用排空整个系统的介质就能完成压力表的更换，大幅降低现场维护的工作量。这款压力表的整体结构紧凑，没有多余的外置结构，安装后突出安装面的尺寸控制在合理范围，不会在设备运行过程中与周边的管线、结构件发生干涉，适合在空间相对紧凑的小型设备、集成阀组上安装使用。
