双耳环铰接式液压油缸结构设计

　　这款双耳环铰接式液压执行元件，是液压传动系统里将流体压力能转换为直线往复机械能的核心部件，在各类需要直线推拉动作的工程场景中应用极广，从工程机械的工作装置驱动、工业设备的工装夹紧动作，到重型装备的姿态调整、物流设备的举升推移，都能见到这类结构的身影。不同于法兰安装、脚座安装的油缸，两端铰接的结构形式允许油缸在工作过程中随被驱动部件的摆动产生小幅角度偏转，能有效抵消安装面加工误差、工作过程中结构件形变带来的附加径向力，避免活塞杆承受侧向弯矩导致的密封件偏磨、杆体拉伤问题，大幅提升元件的无故障运行周期。

　　从结构设计逻辑来看，这款油缸采用单杆活塞式双作用设计，正反两个方向的动作都依靠液压油驱动，相比弹簧回程的单作用油缸，双向输出的力值更稳定，动作响应速度更快，也能适配更复杂的动作循环需求。缸筒部分选用高精度冷拔无缝钢管加工，内孔经过珩磨处理，表面粗糙度控制在Ra0.4以下，既保证活塞密封件的滑动顺滑度，也能减少内泄漏量，提升容积效率。缸筒两端分别与缸底、导向套采用螺纹+止口的连接形式，止口定位保证了各部件的同轴度，螺纹连接则兼顾了装配便捷性和连接强度，在额定工作压力下不会出现连接松脱、密封失效的问题。

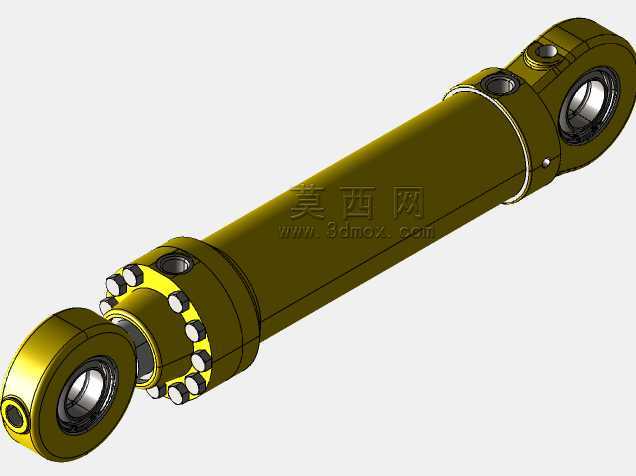

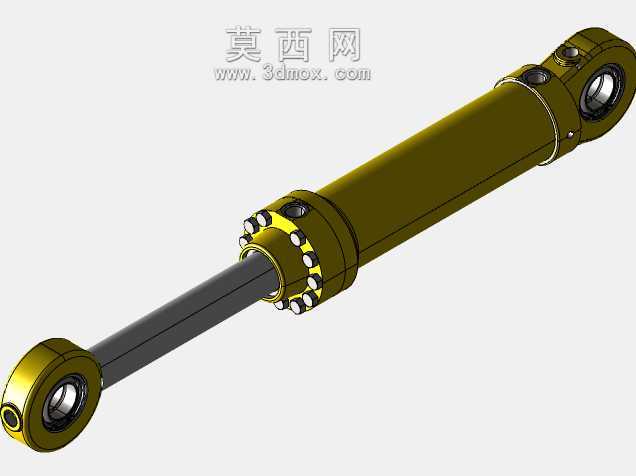

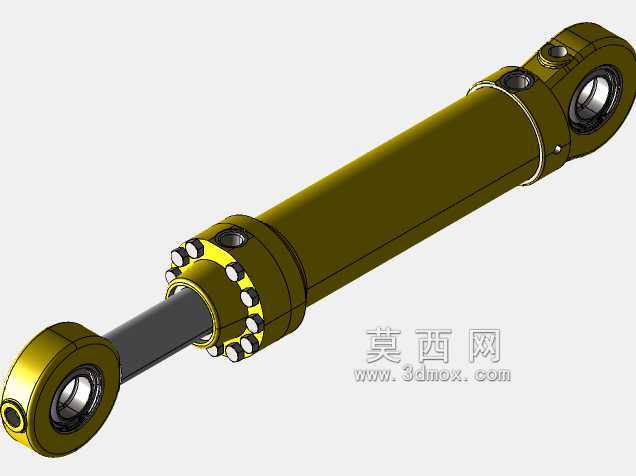

　　两端的铰接耳环采用整体锻造结构，相比焊接式耳环，锻造件的金属流线连续，在承受大吨位冲击载荷时不会出现焊缝开裂的风险，耳环内孔镶嵌有自润滑关节轴承，既可以降低铰接销轴的磨损，也能允许更大的偏摆角度，适配安装时的角度偏差。活塞杆部分采用中碳合金钢调质处理，表面经过高频淬火+硬铬镀层处理，镀层厚度控制在0.03-0.05mm之间，硬度达到HRC58以上，既具备足够的耐磨性，也能抵御户外工况下的锈蚀问题，导向套内部设置了多道密封结构，从内到外依次是斯特封导向环、唇形主密封、防尘圈，分别承担活塞杆导向、压力油密封、外界粉尘泥水刮除的作用，避免外界杂质进入缸筒内部划伤密封面和缸筒内壁。

　　在安装边界设计上，这类油缸的安装尺寸核心参数包括耳环销轴孔径、两铰接点中心距的最小与最大行程差值、活塞杆直径、缸筒外径，选型时需要首先确认被驱动机构的行程需求，保证油缸全伸时不会出现活塞顶碰缸盖、全缩时不会出现活塞撞缸底的机械干涉，同时要核算铰接点的受力角度，保证油缸最大推力输出时，铰接点的受力方向与杆体轴线的夹角不超过允许的偏摆范围，避免产生过大的侧向分力。在实际设备匹配中，这类油缸常搭配平衡阀、液压锁使用，用于需要长时间保持负载位置的场景，比如高空作业平台的臂架举升、工程机械的支腿支撑，平衡阀可以避免管路爆裂时负载快速下坠引发安全事故，液压锁则可以在系统卸压时保持油缸位置固定，不会出现负载沉降。

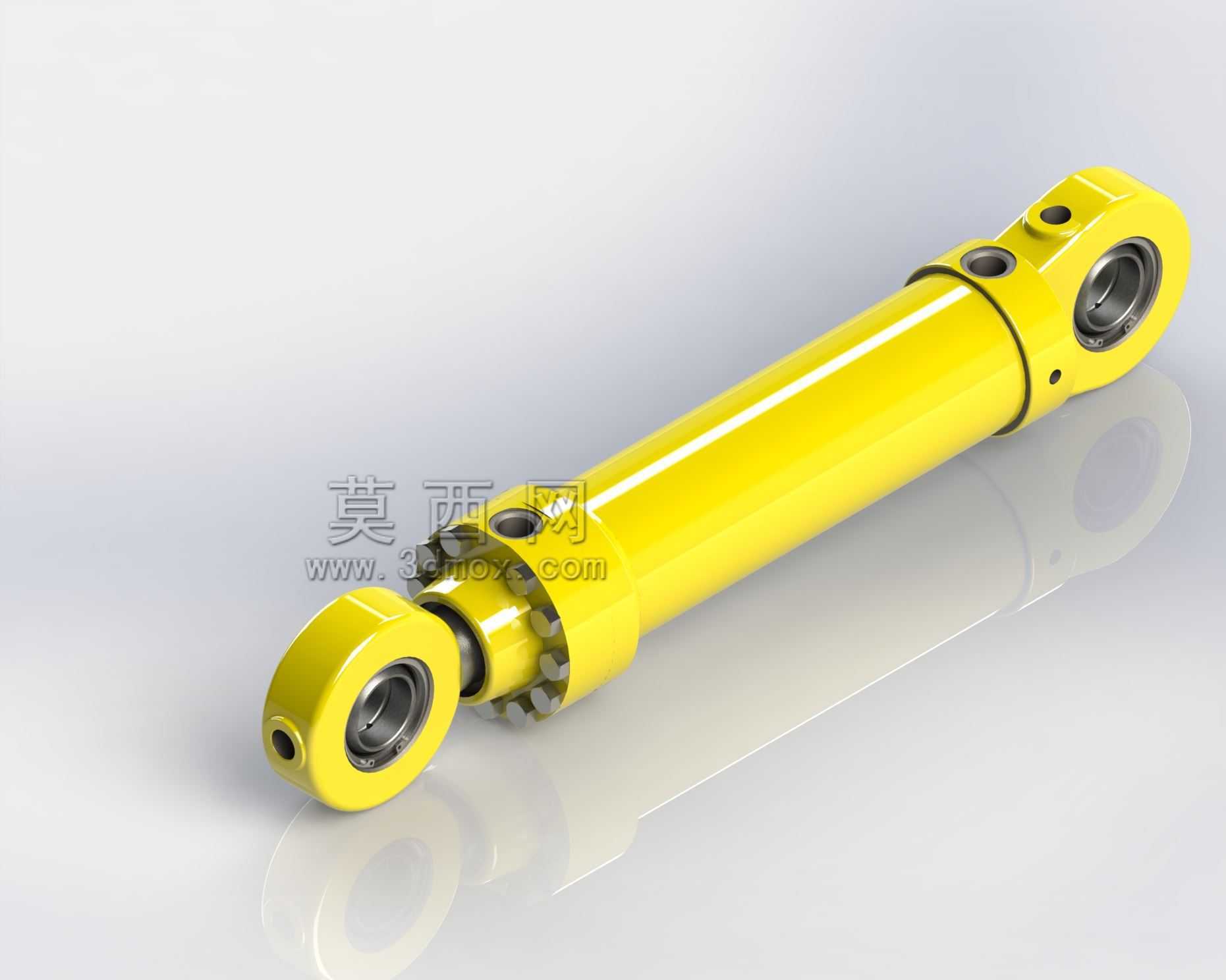

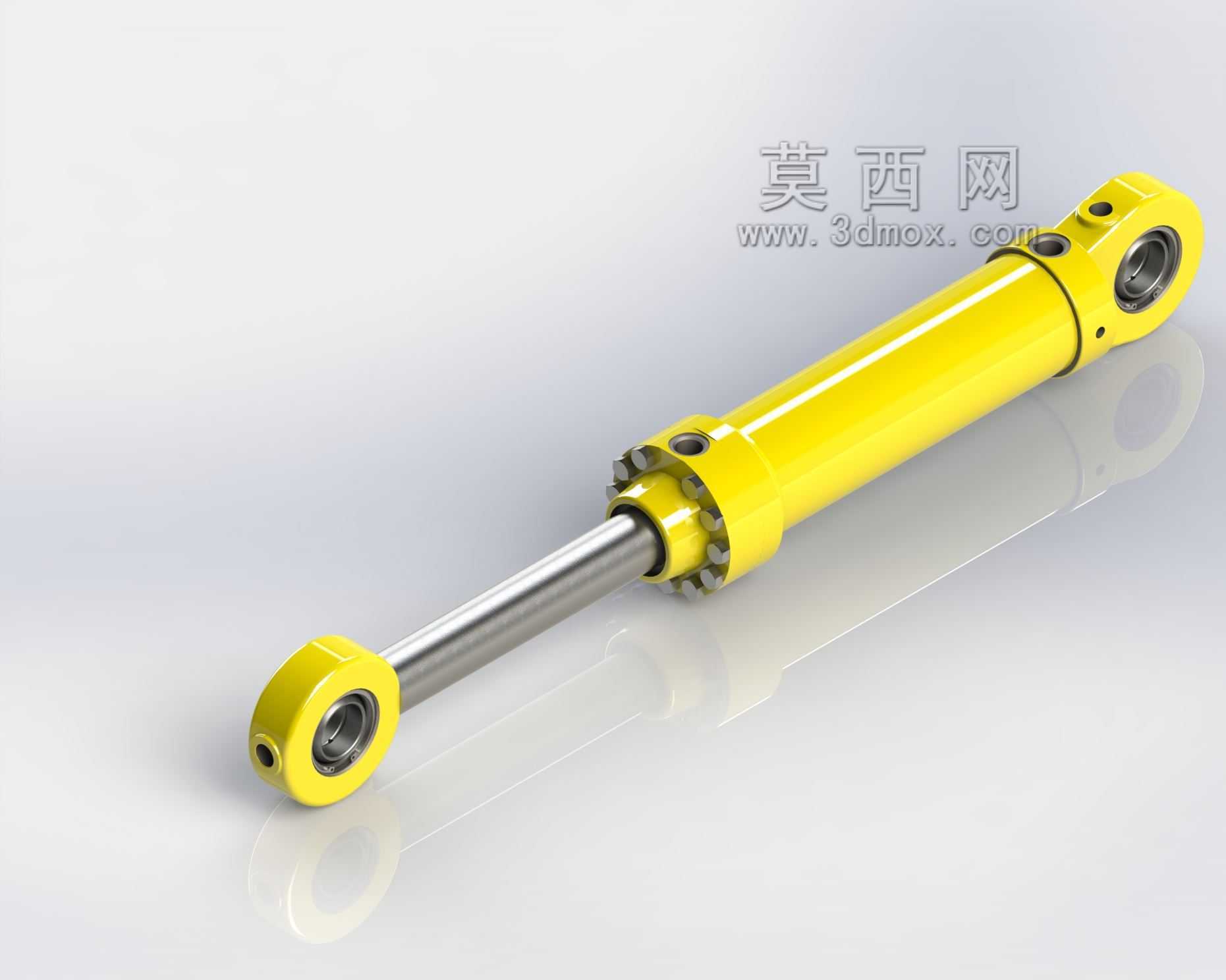

　　从实际使用的工况适配性来看，这款油缸的结构设计充分考虑了户外重载场景的需求，外露的活塞杆表面镀层厚度足够应对常规的磕碰、砂石刮擦，缸体外部的黄色涂装采用耐候性聚氨酯漆，在户外紫外线照射、雨水侵蚀的环境下也能长时间保持涂层完好，避免缸体表面锈蚀。活塞部分的密封采用格莱圈+O型圈的组合形式，格莱圈的低摩擦特性可以减少活塞滑动时的爬行问题，保证低速动作时的平稳性，O型圈则提供静密封的预紧力，保证活塞两侧腔室的密封可靠性，减少内泄漏导致的压力损失、动作迟缓问题。油口设置在缸筒靠近两端的位置，采用标准公制细牙螺纹连接，方便现场管路布置，油口内部预留了缓冲阀安装位置，在油缸行程末端可以通过节流缓冲降低活塞对端盖的冲击，减少动作停止时的机械碰撞噪音，延长元件使用寿命。
