威格士型叶片式液压油泵结构设计

　　在液压传动系统的动力源配置环节，叶片泵凭借运行平稳、流量脉动小、噪声低的特性，长期占据中低压液压工况的核心应用场景，这款叶片泵的三维结构完全复刻威格士系列定量叶片泵的成熟设计逻辑，可直接用于机床液压站、注塑机锁模油路、工程机械辅助液压回路的动力单元选型参考与结构校核。从实际工况适配来看，这类叶片泵通常适配抗磨液压油介质，工作油温区间覆盖常规工业环境的15到60摄氏度，额定转速下可输出稳定的压力油流，为后续的液压缸、液压马达等执行元件提供可靠动力源，相比齿轮泵它的压力脉动幅度可降低三成以上，适合对运行平稳性有要求的精密液压回路，比如磨床的进给油路、自动化生产线的夹紧定位回路，都能看到同结构泵的应用身影。

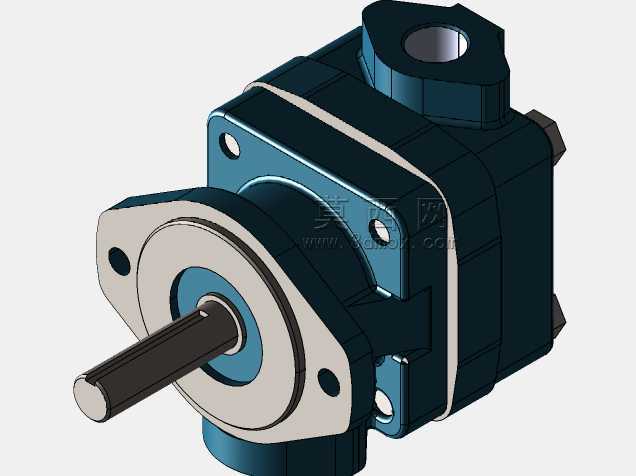

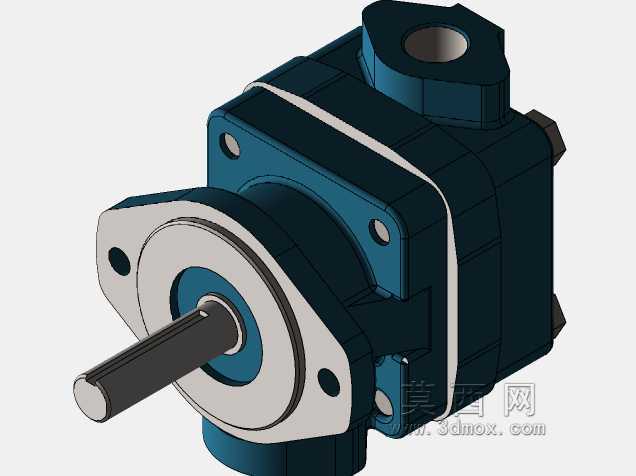

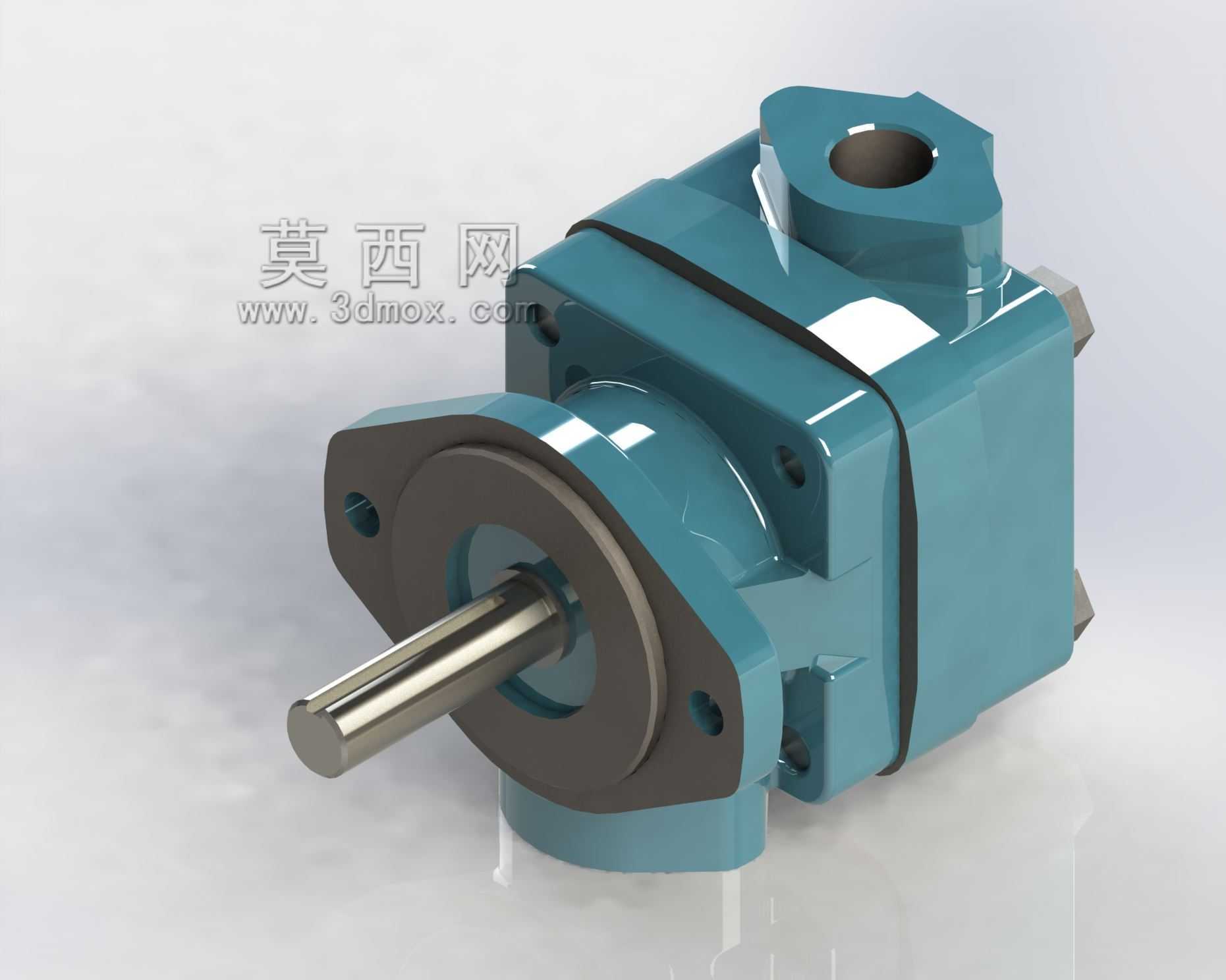

　　从结构设计思路拆解，这款泵采用了典型的子母叶片式结构布局，前端的法兰安装面设置了两个定位销孔与四个螺栓过孔，安装止口的同轴度公差控制在0.02mm以内，保证泵轴与驱动电机轴的对中精度，避免偏载导致的轴封过早磨损。伸出的驱动轴采用合金结构钢调质处理，表面做了硬化耐磨层，轴伸端的密封采用双唇口骨架油封，既可以防止内部液压油外泄，也能阻挡外部粉尘杂质进入泵腔。泵体采用分体式壳体设计，前后泵盖与中间定子、转子组件通过四根内六角螺栓拉紧，结合面设置了O型密封圈进行静密封，定子内曲面采用了过渡圆滑的等加速曲线，保证叶片在转子槽内往复运动时不会出现硬冲击，降低运行噪声与定子内表面的磨损速率。转子上均匀分布的叶片槽加工精度直接影响泵的容积效率，槽与叶片的配合间隙控制在0.01到0.02mm之间，间隙过大会导致内泄漏增加、容积效率下降，间隙过小则会出现叶片卡滞，引发压力波动甚至泵体抱死故障。

　　在安装边界尺寸上，这款泵的进油口设置在泵体上方，采用法兰式油口连接，通径尺寸适配大流量吸油需求，避免吸油阻力过大产生气蚀；出油口设置在泵体侧下方，可根据安装空间需求调整泵盖的装配角度，改变出油口朝向，适配不同设备的布管需求。泵的整体轴向尺寸紧凑，安装法兰的止口直径、螺栓孔分布圆直径完全符合行业通用安装标准，可直接替换同规格的其他品牌同系列叶片泵，无需改动安装基座与管路接口。从功能特性来看，这款定量叶片泵的输出流量与驱动转速呈线性对应关系，系统压力可通过外接溢流阀调整，内部设置的压力补偿结构可在压力过载时实现内部泄荷，避免泵体长期超压运行导致的零件损坏。在建模过程中，所有配合面的公差、密封槽的尺寸都完全参照液压元件设计规范进行还原，叶片与转子槽、定子与侧板的配合间隙都做了准确的结构表达，可直接用于液压系统的装配干涉检查、管路布局模拟，也可作为液压元件教学的直观演示模型，帮助设计人员理解叶片泵的内部工作原理与装配关系。在实际设备维护场景中，这类泵的易损件主要是叶片、定子内曲面与骨架油封，模型的分层装配结构可清晰展示各零件的拆卸顺序，为设备维修人员的拆装作业提供直观的结构参考，避免暴力拆装导致的配合面损伤。
