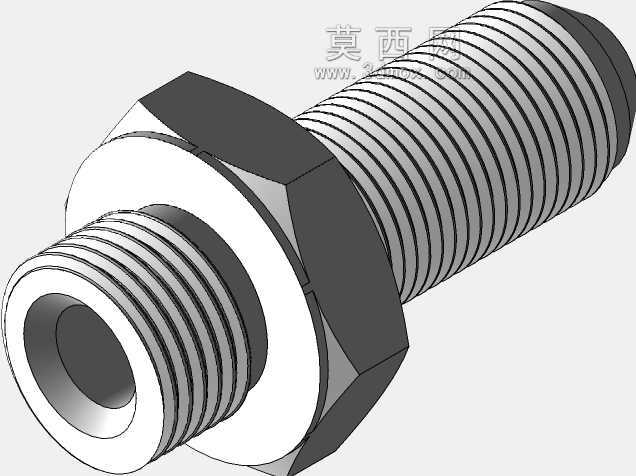

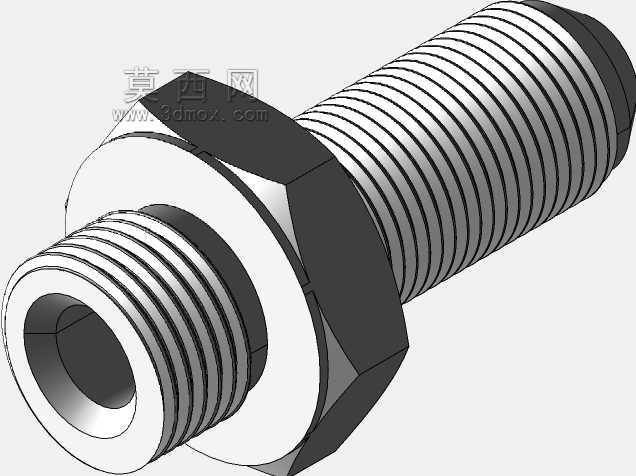

BSP转JIC外螺纹直通液压管接头

　　在液压系统管路布设场景中，这类异径外螺纹直通接头是解决不同标准管路对接需求的核心连接件，日常在工程机械液压站、工业设备流体管路、机床液压供油回路的改造与装配环节都能见到它的身影。不同于同规格同标准的直通接头，这款接头两端分别适配BSP英制管螺纹与JIC 37度扩口螺纹，专门用来衔接两种不同连接标准的液压管路，避免管路改装时额外增加转接段带来的泄漏风险与流阻损失。

　　从实际使用的功能逻辑来看，接头中部的六角结构是专门为安装扭矩施加设计的受力位，现场装配时可以用标准开口扳手直接卡合该位置完成拧紧作业，不需要额外设计工装夹持其他部位，能有效避免管体被夹伤导致的密封失效问题。接头两端的外螺纹加工精度直接决定了管路连接后的密封性能，BSP端的螺纹牙型角为55度，适配常见的英制标准管路接口，搭配组合密封圈可以实现静密封下的零泄漏；JIC端的37度扩口密封面在加工时需要保证锥面的圆度与粗糙度，和扩口式管套配合后，能在中高压液压工况下保持稳定的密封效果，不会因为管路的小幅振动出现密封面松脱的问题。

　　设计这类接头的时候，首先要考虑的是通径的匹配性，1/2英寸BSP端与3/4英寸JIC端的通径过渡要做平滑处理，内部流道不能出现台阶或者锐角，否则液压油流经时会产生局部紊流，不仅会增加系统的压力损失，长期运行还会在流道突变位置产生冲蚀，缩短接头的使用寿命。其次是安装边界的控制，六角对边尺寸要符合标准紧固件的扳手空间要求，安装时相邻管路或者阀块不会和扳手产生干涉，接头两端的螺纹有效长度要覆盖常用的安装壁厚，不管是直接拧入阀块油口，还是和隔壁式穿板管路对接，都能保证足够的螺纹啮合长度，不会因为啮合牙数不足导致螺纹滑牙或者承压能力下降。

　　在实际选型应用中，这类接头的材质通常选用碳钢做表面镀锌处理，兼顾结构强度与防锈能力，能适应大多数工业车间的常规工况，如果是在腐蚀较强的海事或者化工场景，也可以更换为不锈钢材质，但核心的尺寸参数与密封结构不需要做调整。安装时需要注意两端的拧紧扭矩要匹配对应螺纹的规格，BSP端依靠密封圈密封时不能过度拧紧，否则会导致密封圈被挤压切边，反而出现泄漏；JIC扩口端要保证扩口管的端面与接头锥面完全贴合，不能出现偏斜，否则加压后很容易在锥面缝隙处出现渗漏。

　　从管路布局的角度来说，这种直通异径接头相比多个转接头组合的对接方式，整体长度更短，能有效节省管路安装空间，在空间紧凑的液压阀组周边布设管路时，能减少管路的弯折次数，让管路走向更加规整，也降低了后续管路维护的拆装难度。日常做三维管路布线的时候，这类标准接头的模型可以直接调用，只需要核对两端螺纹规格与整体长度尺寸，就能快速完成管路的虚拟装配，提前排查安装时的干涉问题，减少现场装配时的返工量。
