径向柱塞式液压泵金属结构件

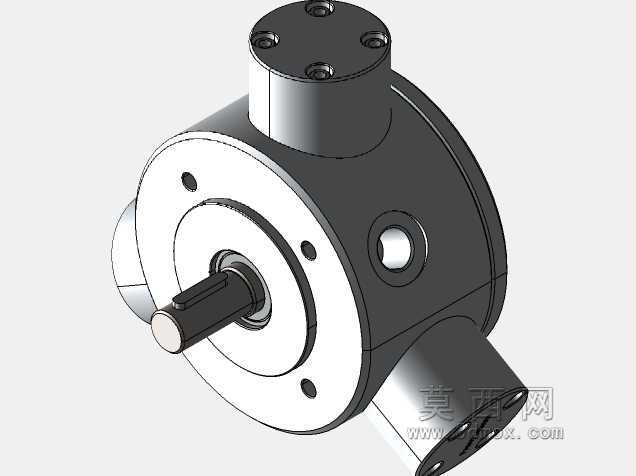

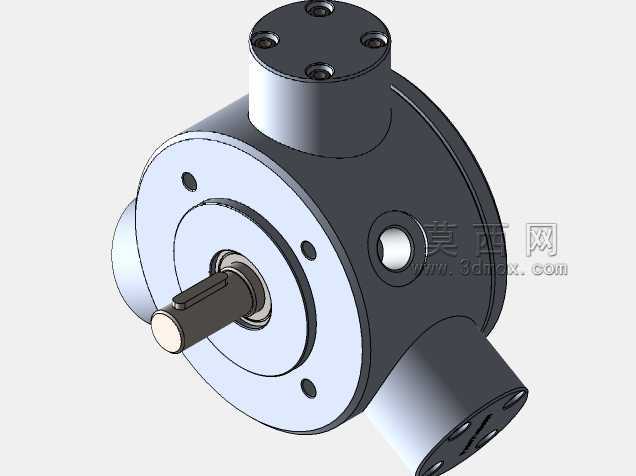

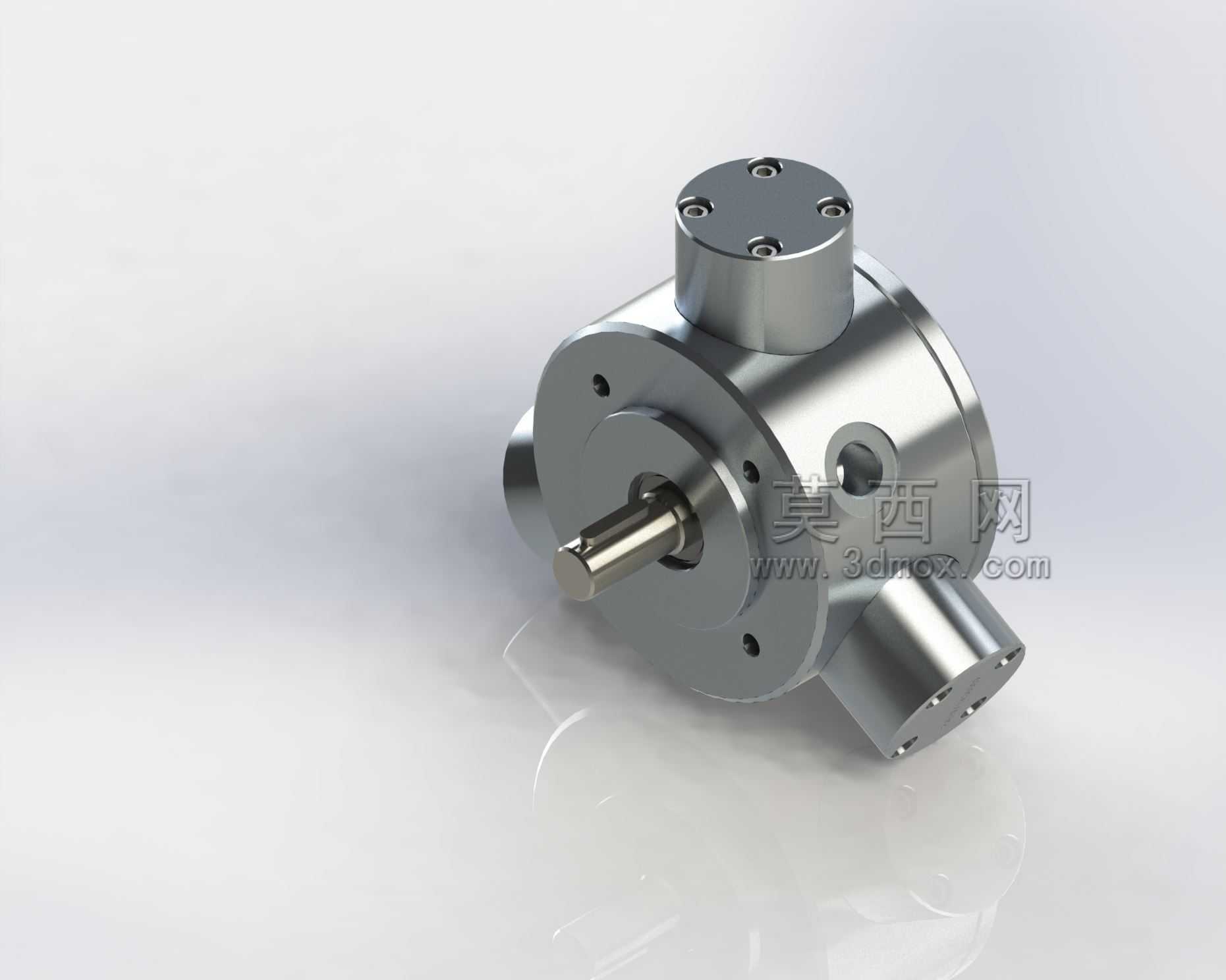

　　在液压传动系统的动力源配置场景中，这类径向柱塞结构的泵体常作为中高压工况下的压力发生装置使用，适配机床液压夹紧回路、小型工程机械辅助动作油路、工装夹具的保压系统等对压力稳定性有一定要求的应用场景，相比齿轮泵、叶片泵，其结构特性决定了它能在更高的工作压力区间保持容积效率，适合负载波动不算极端但持续供压要求较高的回路。从结构设计逻辑来看，该泵体采用整体式锻造不锈钢壳体加工而成，进出油口采用径向对称布置的外螺纹接口，这种布局方式能让管路安装时避开输出轴的轴向操作空间，在紧凑型液压站的阀组集成布局中，能减少管路弯折角度，降低沿程压力损失。输出轴采用单伸端悬臂支撑结构，轴伸端预留了标准平键槽，可直接通过联轴器与驱动电机输出端连接，

　　也可通过带轮结构取力，适配不同安装空间的动力输入需求。壳体上部的阀组集成端盖采用内六角圆柱头螺钉与主壳体紧固，端盖与壳体的结合面加工有O型圈密封槽，装配时可通过密封圈实现静密封，避免高压油从结合面渗漏，端盖上的多个螺钉孔采用均布设计，紧固时可按对角顺序逐步拧紧，保证结合面压力均匀，不会出现局部密封失效的问题。泵体的安装边界方面，主壳体的圆柱形主体外径可作为安装定位的基准面，配套的安装支架可采用环抱式结构固定泵体，也可通过壳体上预留的径向安装孔采用端面法兰方式固定，两种安装方式对应的外接尺寸都做了规整化设计，安装时不需要额外做复杂的适配加工。进出油口的通径匹配常规液压管路的接头规格，不需要定制变径接头就能完成管路连接，

　　输出轴的轴伸长度、直径都符合通用液压泵的安装尺寸规范，替换同规格旧泵时不需要调整电机与泵的安装同轴度，能减少现场改造的工作量。从功能特性上看，径向布置的柱塞结构在转子转动过程中，通过偏心结构带动柱塞做往复运动，完成吸油、压油的工作循环，多个柱塞对称布置的方式能抵消部分径向力，降低轴承的负载，延长泵体的连续运行寿命，壳体内部的流道采用圆弧过渡设计，减少油液在流道内的紊流，降低工作过程中的流体噪声。设计过程中，壳体的壁厚经过强度校核，在额定工作压力下壳体的变形量控制在密封件允许的范围内，不会因为壳体变形导致柱塞卡滞或者密封失效，所有运动部件的配合间隙都按照液压元件的公差等级选取，既保证运动部件的灵活运转，又能减少内泄漏，保证容积效率。

　　在实际选型应用中，这类泵体可根据系统所需的流量、压力参数匹配对应规格的驱动电机，不需要额外配置复杂的控制回路，只要在吸油口配置合适精度的吸油过滤器，避免杂质进入泵体磨损柱塞配合面，就能保证长期稳定运行。泵体的外露金属表面都做了抛光钝化处理，在一般车间环境下不容易出现锈蚀，日常维护只需要定期检查轴伸端的油封磨损情况，及时更换老化的密封件即可，不需要复杂的拆解维护流程。
