汽车发动机多通路进气歧管结构设计

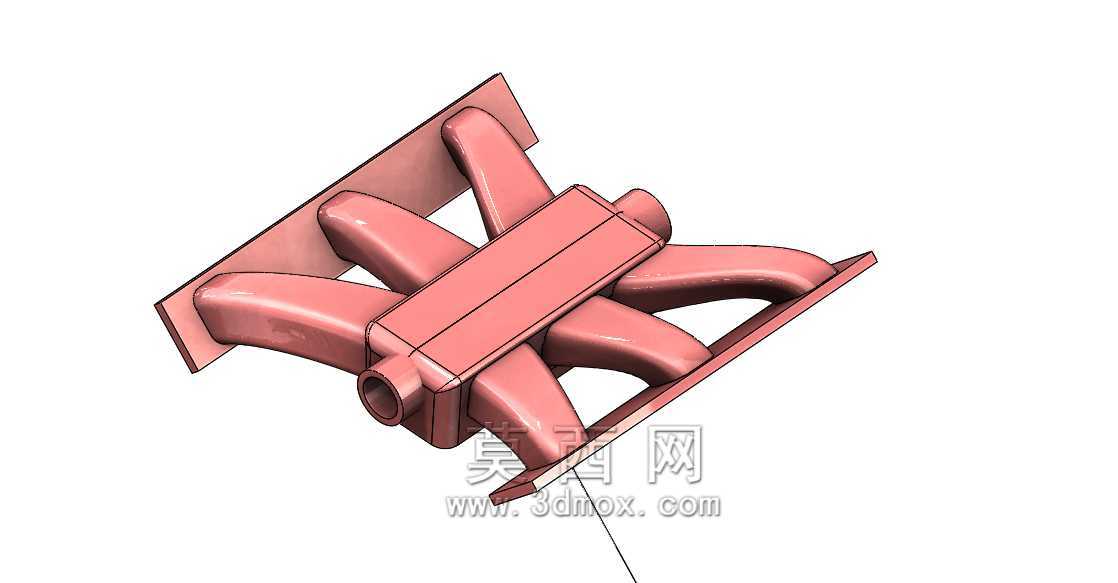

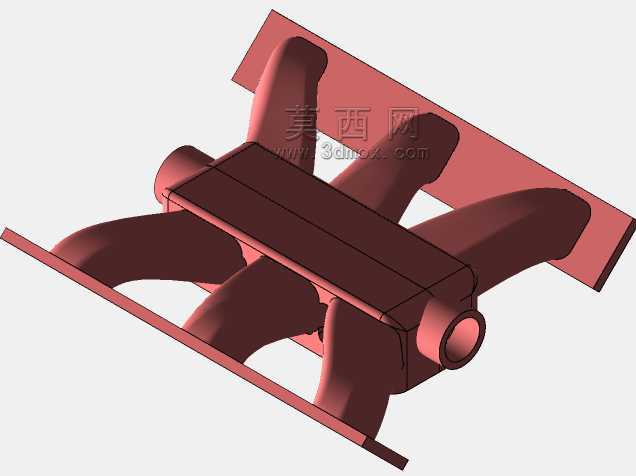

　　在车用内燃机的进气系统开发环节，进气歧管是连接节气门体与气缸盖进气道的核心导流部件，其结构设计直接决定各缸进气的均匀性、充气效率，进而影响整机的动力输出特性、燃油经济性与排放表现。这款歧管采用整体式树脂壳体成型思路，对应直列四缸发动机的布置需求，将稳压腔与四个独立进气支路整合为单一总成，避免了传统金属歧管多段拼接带来的密封风险与流道突变问题。

　　从实际装车场景来看，这类歧管多用于小排量自然吸气乘用车动力单元，安装边界完全匹配气缸盖进气侧的法兰面定位孔位，法兰面平面度控制在0.1mm以内，保证密封垫片压紧后不会出现漏气问题；稳压腔侧的进气接口适配常规45-60mm口径的节气门安装，接口处预留了传感器安装凸台，可直接装配进气温度压力传感器，无需额外设计转接支架。整体安装空间占用紧凑，横向宽度控制在320mm范围内，纵向高度不超过180mm，可避开发动机舱内的防火墙、线束支架与冷却管路布置，适配多数前置前驱车型的动力舱布局。

　　功能特性层面，这款歧管的四个进气支路采用等长度设计，每段气道的有效流通长度偏差控制在5mm以内，保证各缸进气行程的气流波动效应一致，避免出现单缸充气量不足导致的怠速抖动、动力输出不均问题。气道内壁做了顺滑过渡处理，所有转角处的圆角半径不小于8mm，减少气流在弯道处的流动阻力，降低进气节流损失；稳压腔容积经过匹配计算，约为发动机单缸排量的1.2倍，可有效缓冲节气门开闭时的气流脉冲，提升低转速区间的进气响应速度。每个支路与气缸盖对接的端口处，设计了独立的密封筋结构，压紧密封垫后可实现各缸气道的独立密封，避免相邻气缸之间出现窜气问题。

　　设计过程中，首先需要根据目标发动机的排量、标定功率转速区间确定稳压腔的基础容积与气道直径，气道直径按照进气马赫数不超过0.5的原则计算，保证高转速工况下进气阻力不会成为充气效率的瓶颈；随后根据气缸盖进气道的位置、节气门的布置方位，排布四个支路的走向，在避让周边附件安装空间的前提下尽可能保证气道曲率均匀，避免出现局部截面突变。结构强度方面，在稳压腔壳体与气道的连接处设计了交错的加强筋结构，筋条高度6mm、厚度2.5mm，可承受-30kPa到80kPa的进气管路压力波动，不会出现壳体变形或开裂问题；安装法兰处的嵌件采用金属衬套设计，螺栓拧紧力矩达到12N·m时不会出现塑料壳体的压溃损伤。

　　从实际使用的角度考量，这款歧管的安装定位采用两个圆柱销与气缸盖配合，装配时无需反复调整位置，可直接落位后拧紧固定螺栓，降低总装环节的装配难度；壳体表面预留了曲轴箱通风管、碳罐电磁阀管路的安装接头，所有接头的角度都经过空间校核，装配后管路不会出现弯折憋气的问题，保证曲轴箱窜气与燃油蒸汽的正常导入。气道内部没有多余的凸台或分模线残留，避免气流经过时产生紊流噪声，对提升整车NVH表现也有一定帮助。不同于传统铝合金铸造歧管，这种整体式塑料歧管的重量仅为金属件的40%左右，可有效降低动力总成的整体重量，对整车轻量化也有正向作用。
