不锈钢M16螺纹电缆密封锁紧接头结构

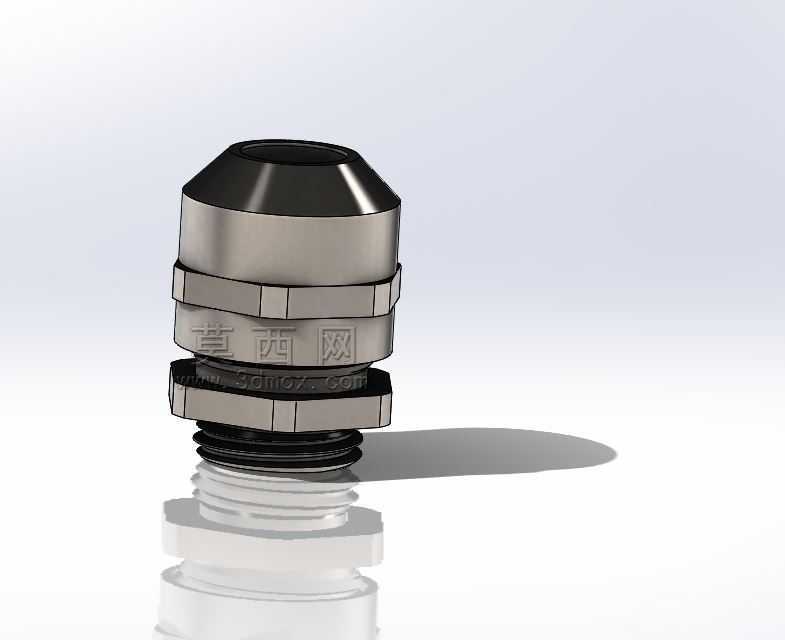

　　在电气柜布线、户外机电设备接线、防爆工况穿线作业场景里，电缆进出壳体的位置始终是防护失效的高发点——粉尘顺着线缆外皮间隙侵入柜内积尘造成爬电，雨水沿线缆敷设坡度渗进设备内部烧毁元器件，线缆受外力拉扯时接线端子松脱引发断路，这些现场频发的故障，大多都能靠适配规格的金属电缆密封套从源头规避。这款M16规格的金属压缩式密封结构，就是针对公称直径适配的线缆穿装需求设计的，日常在光伏逆变器接线端、机床电控箱穿线孔、户外传感器安装座、轨道交通车载设备布线点位都能见到同结构产品的应用，它不需要额外打胶密封，纯靠机械压紧的方式就能同时实现线缆固定、壳体端口密封、接地导通三个核心功能，相比塑料材质的密封接头，金属结构的抗冲击性能、耐温范围、抗老化寿命都更适配工业级恶劣工况。

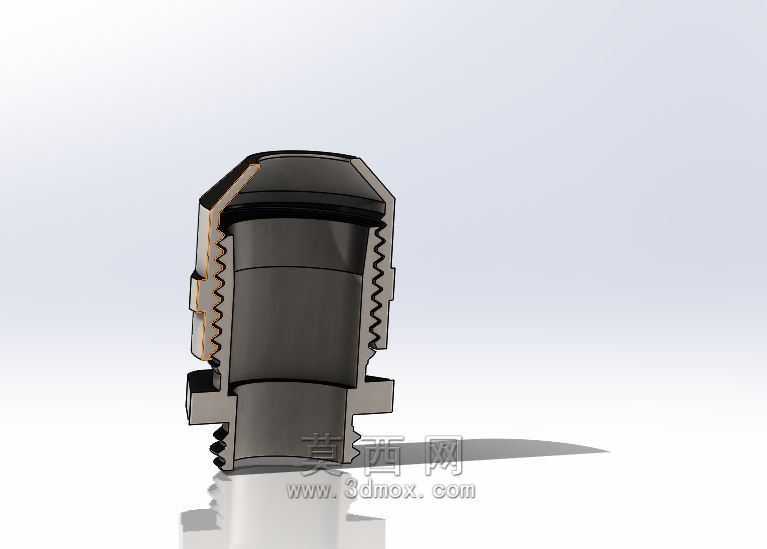

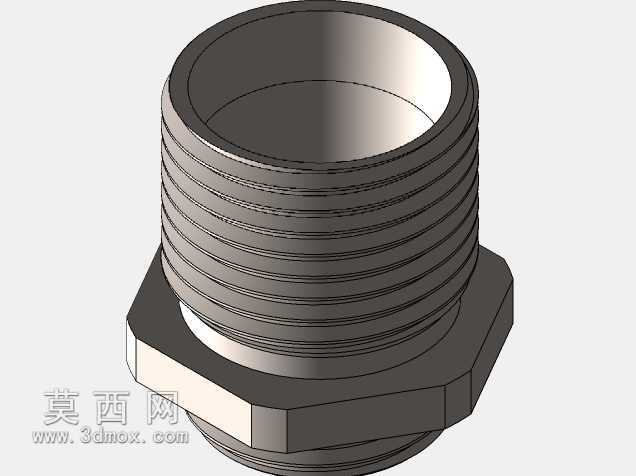

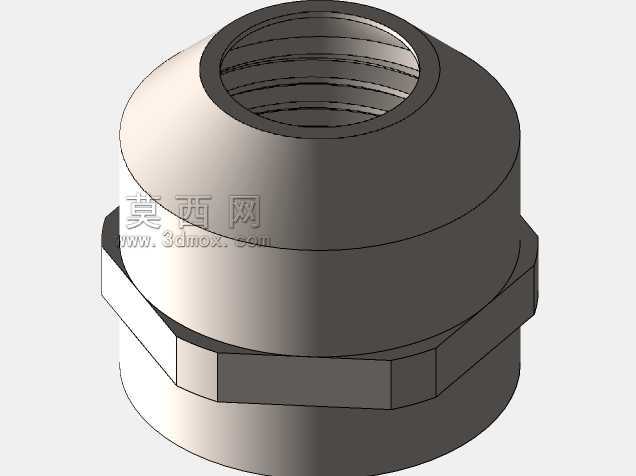

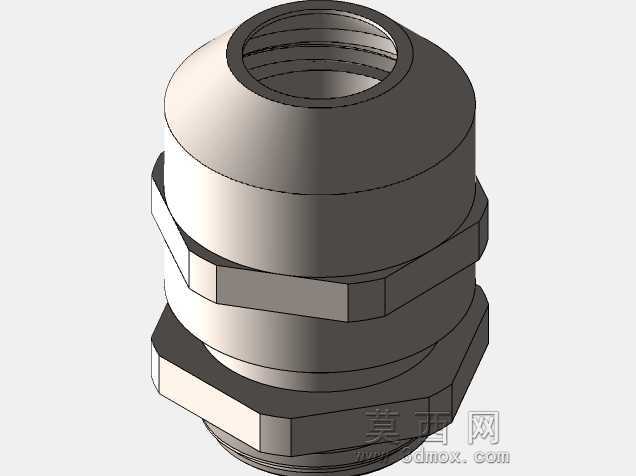

　　从结构设计逻辑来看，整个零件拆分后分为五个核心功能段：最上端的压紧锥套是直接和线缆外皮接触的受力件，内孔做了渐进式的锥面收窄结构，当向下旋紧压紧螺母时，锥面会均匀向内收缩，抱紧穿过的线缆外护套，这个锥面的角度设计很关键，角度过大会导致压紧时径向力不足，密封和锁紧效果打折扣，角度过小则容易切伤线缆外皮，长期使用出现护套开裂的隐患；中间的锁紧螺母段做了对称的六方外形，适配普通扳手的拧紧作业，螺母和主体螺纹配合的位置预留了均匀的啮合间隙，既不会因为螺纹过紧导致装配时卡滞，也不会因为间隙过大出现压紧后松脱的问题；主体中段的外螺纹是标准M16公制细牙螺纹，适配设备壳体上预先开好的M16穿线安装孔，螺纹根部设计了一体式的六角限位台，安装时可以靠这个台肩贴合壳体外壁，控制拧入深度，台肩和壳体接触的端面预留了密封垫片的安装位，能避免接头和壳体之间出现配合缝隙；最下端的螺纹段用来配合锁紧螺母，从壳体内部穿出后拧紧内侧螺母就能把整个接头牢牢固定在设备壁板上，不需要额外焊接或者粘接固定。

　　实际选型安装时需要注意几个边界尺寸：首先是适配的穿线孔直径必须和M16螺纹的大径匹配，开孔公差控制在±0.2mm范围内才能保证螺纹顺畅拧入，壁板的安装厚度适配范围覆盖1mm到6mm的常规钢板、塑料壳体厚度，过厚的壁板会导致内侧锁紧螺母无法完全啮合螺纹，固定强度不足；其次是适配的线缆外径范围，这款密封套的锥套收缩量覆盖常规6mm到10mm外径的圆形护套电缆，线缆外径过小会导致锥套抱紧力不足，无法实现密封和抗拉扯功能，线缆外径过大则会出现锥套无法完全压入，接头拧不到位的问题；另外整个接头的外形最大外径在22mm左右，安装时要在穿线孔周边预留足够的扳手操作空间，相邻两个接头的中心距建议不小于25mm，避免拧紧时互相干涉。

　　从结构建模的细节来看，所有棱角位置都做了0.2mm到0.5mm的倒圆角处理，既避免了加工时出现锐边割伤操作人员、割破线缆外皮的问题，也能提升零件电镀后的外观一致性；锥套的内孔表面做了细密的环形防滑槽，抱紧线缆时能增加接触摩擦力，即使线缆受到轴向的拉扯力，也不会出现线缆和接头相对滑动的情况；金属材质选用不锈钢的版本，在沿海高盐雾、化工车间腐蚀环境下也能长期使用，不会出现生锈卡死、密封失效的问题，相比黄铜镀镍的同规格产品，不锈钢材质的抗腐蚀寿命能提升三倍以上，适合免维护的长期户外设备使用。

　　很多现场布线的作业人员容易忽略密封套的拧紧力矩，实际装配时不需要过度用力拧死，当感受到扳手阻力明显增大，再旋转四分之一圈就能达到足够的压紧力，过度拧紧反而会导致锥套过度收缩，把线缆外皮压变形，长期使用后线缆芯线受挤压出现绝缘破损的隐患；如果是需要达到IP68防护等级的使用场景，要在主体台肩和壳体接触面加装配套的橡胶密封平垫，同时确认线缆外皮是完整的圆形护套，椭圆度超标的线缆即使压得再紧，也会出现局部密封缝隙，无法达到预期的防护效果。
