Nema42规格步进电机配套防护接线盒

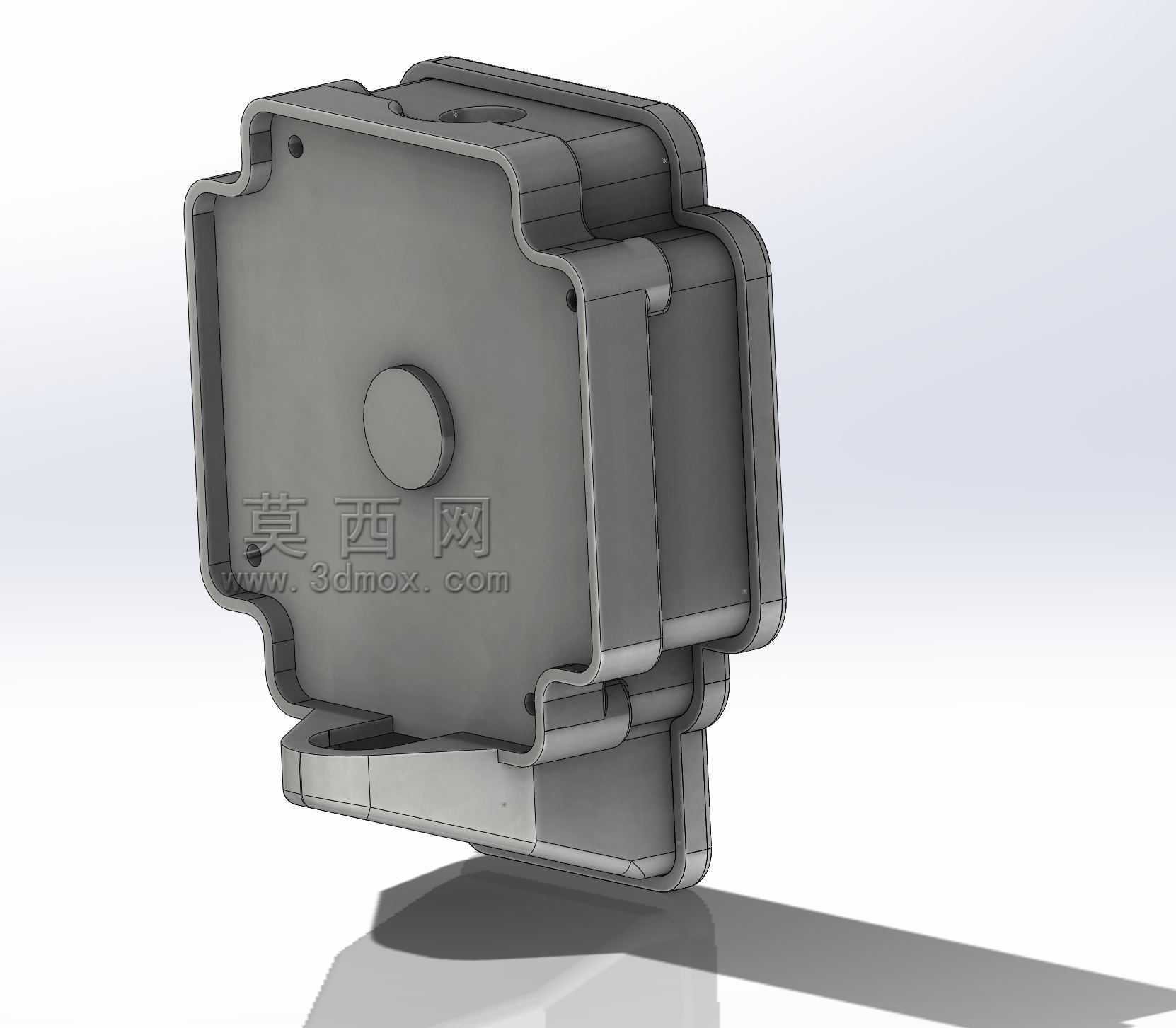

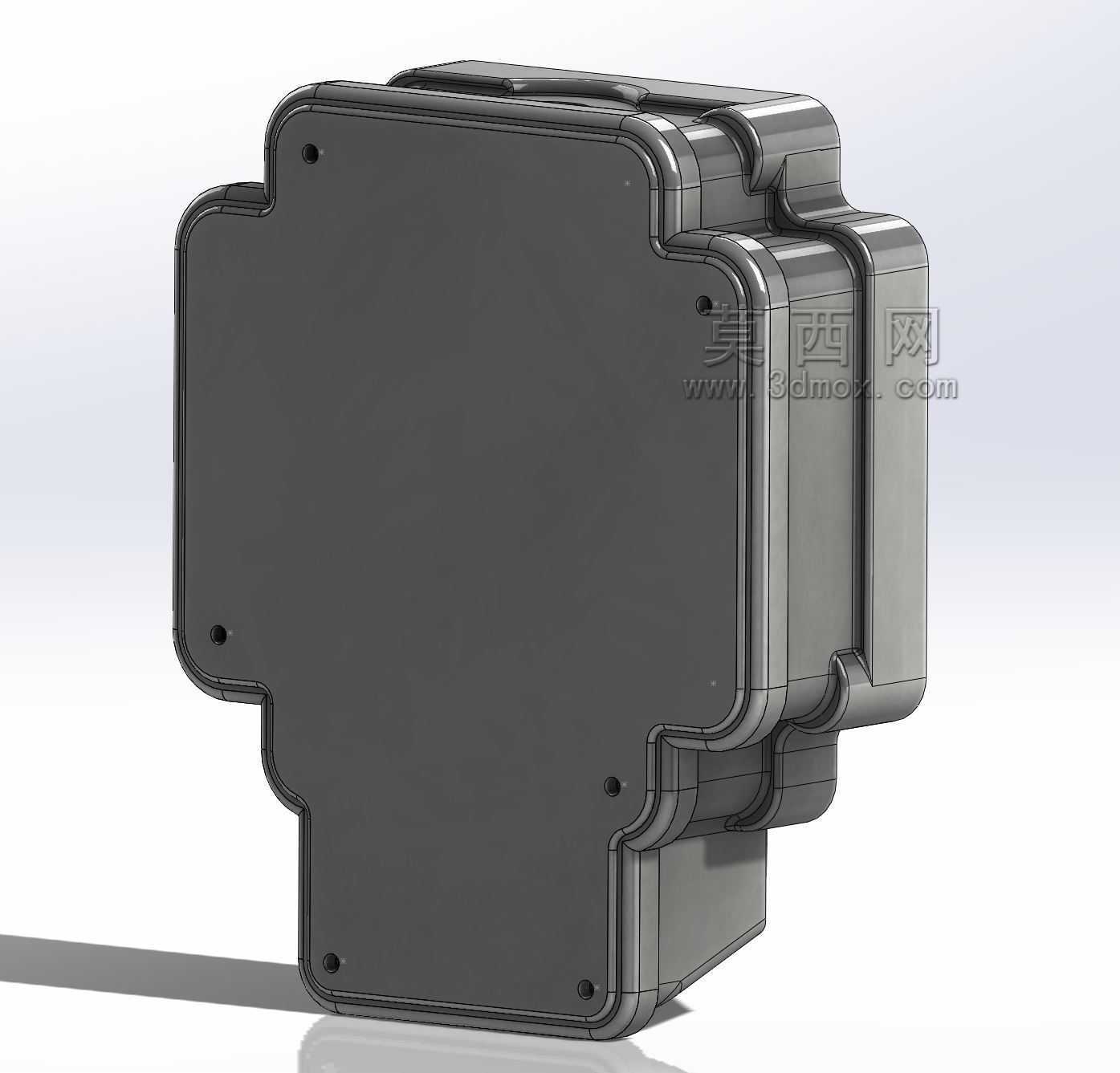

　　在自动化生产线、数控加工设备、工业机器人关节驱动、3D打印成型设备等大量采用开环步进驱动的场景中，Nema42规格大扭矩步进电机的接线防护一直是结构设计环节容易被忽略的细节。这类电机通常输出扭矩能达到2N·m以上，多用于负载较大的传动工位，动力线与编码器反馈线的接线位置如果缺乏可靠的防护壳体，很容易在车间多尘、有切削液飞溅、布线拖拽的工况下出现接线松脱、线芯氧化、绝缘破损等问题，轻则触发设备报警停机，重则造成驱动回路短路烧毁电机或驱动器。这款适配Nema42步进电机的接线盒，正是针对这类大尺寸步进电机的安装边界设计的专用接线防护部件。从外形轮廓来看，它采用了和Nema42电机安装端面匹配的十字形切边造型，没有多余的外凸结构，

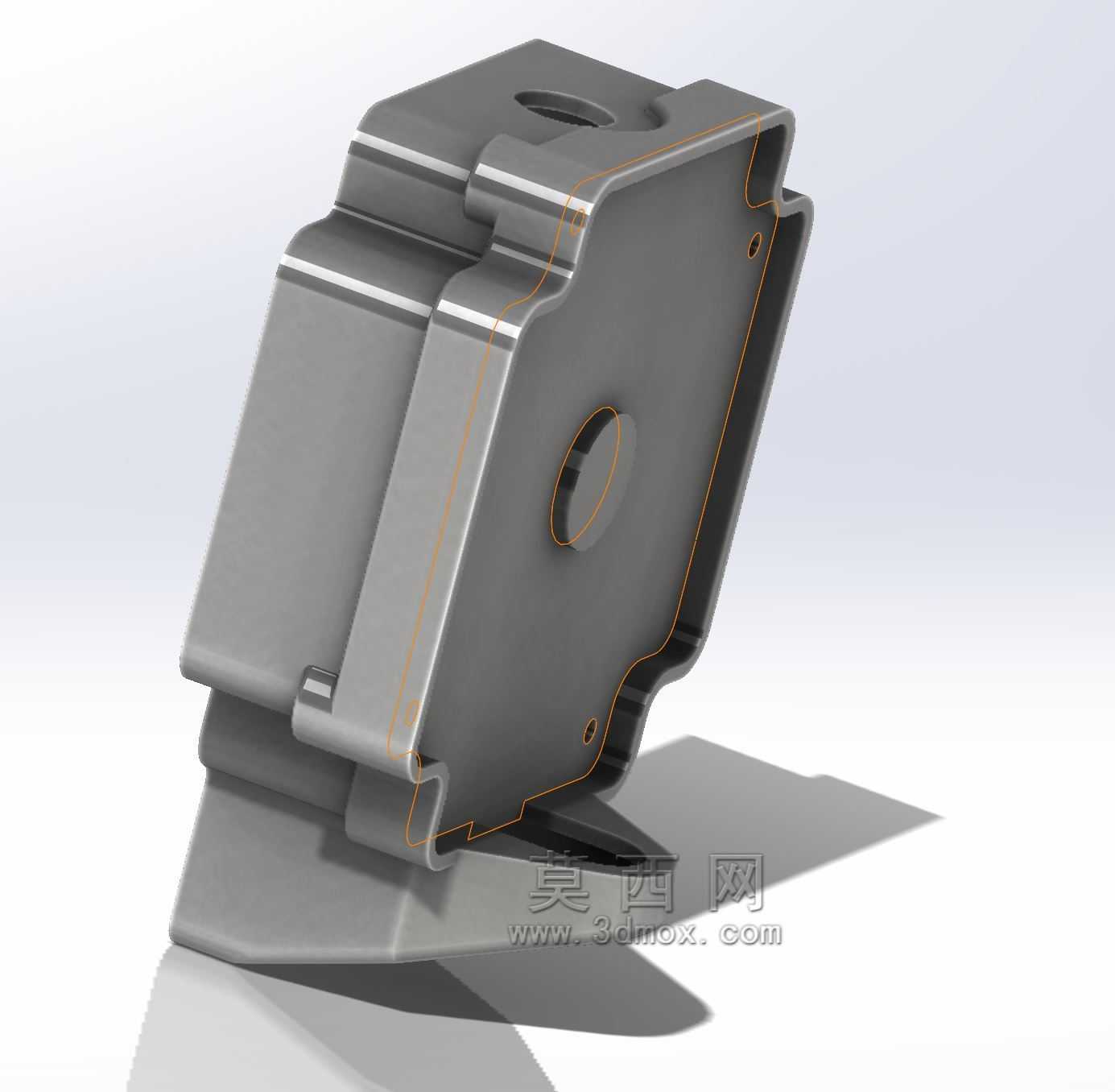

　　安装后可以完全贴合电机后端的出线位置，不会和周边的电机安装座、同步轮护罩、拖链固定架产生空间干涉。壳体的壁厚设计兼顾了结构强度和轻量化需求，边角位置全部做了圆弧过渡处理，既避免了锐边在装配时划伤操作人员或线缆绝缘层，也能减少车间落尘、切削液在壳体表面的积存，日常设备维护时用压缩空气吹扫或者擦拭就能快速完成表面清洁。接线盒的合缝位置设计了嵌入式的止口结构，装配时可以在止口槽内加装密封胶条，实现壳体上下盖之间的防尘防溅密封，防护等级可以满足多数工业车间的常规使用要求，即使是有少量切削液飞溅的机加工工位，也能有效阻挡液体渗入盒内接触接线端子。壳体上预留的多个安装孔位，位置完全匹配Nema42电机后端盖的固定螺孔分布，

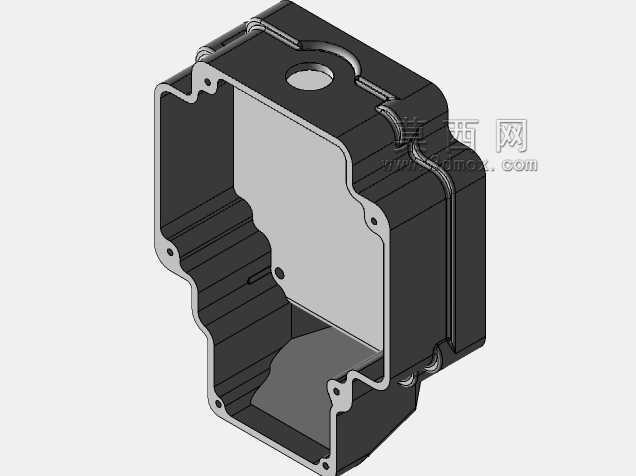

　　不需要在电机端面上额外打孔攻丝，直接利用电机原有固定位就能完成接线盒的安装，装配流程简单，不会破坏电机本身的壳体结构。盒体内部预留了足够的接线空间，可以容纳Nema42电机配套的4芯动力线接线端子、部分带编码器型号的反馈线接线端子，甚至可以在盒内预留少量线缆冗余长度，方便后期维护时重新做线，不需要拉扯外部布线就能完成端子重接。侧面的出线位置设计了压线结构，可以根据使用的线缆外径选配对应的防水格兰头，固定线缆的同时实现出线位置的密封，避免线缆受外力拖拽时将拉力直接传递到接线端子上，降低接线松脱的概率。在实际选型应用时，需要先确认所用Nema42电机的后端盖凸起尺寸，确保接线盒的内部深度可以完全容纳电机后端的出线座，

　　不会出现盒盖压到线芯的情况；如果是应用在有强振动的冲压设备配套工位，还可以在安装孔位处加装减震垫圈，减少长期振动造成的固定螺丝松脱问题。这款接线盒的结构设计完全围绕步进电机的实际接线防护需求展开，没有多余的冗余功能，外形尺寸严格适配对应规格电机的安装边界，既可以作为设备原厂装配的标准配件使用，也可以作为老旧设备改造时的替换防护部件，解决原有电机接线位置裸露带来的安全隐患，提升驱动回路的运行可靠性，减少设备运维过程中因为接线问题导致的非计划停机时长。
