M20规格不锈钢电缆密封锁紧接头结构

　　在工业电气柜布线、户外设备线缆引入口、传感器接线端、电机出线位这类场景里，电缆密封接头是很容易被忽略但直接影响防护等级的基础零件，这款M20规格的金属压缩式电缆接头，就是针对需要IP65以上防护要求的布线场景设计的，日常做设备结构设计时，这类零件的选型和建模细节直接影响后期装配的顺畅度。从实际使用场景来看，这类接头主要承担两个核心作用，一是把穿入柜体或设备壳体的电缆牢牢固定，避免设备运行过程中线缆受拉扯、晃动导致接线端子松脱，造成线路断路或接触不良；二是通过内部的密封胶圈压缩形变，填满线缆外皮和接头内壁、接头和安装面板之间的缝隙，阻挡粉尘、水汽从线缆开孔位置进入设备内部，在户外控制柜、机床电气舱、船舶电气设备、食品加工设备的布线环节，这类金属接头比尼龙材质的接头抗老化能力、抗机械冲击能力更强，适合在有温差变化、存在少量油污飞溅的工况下使用。

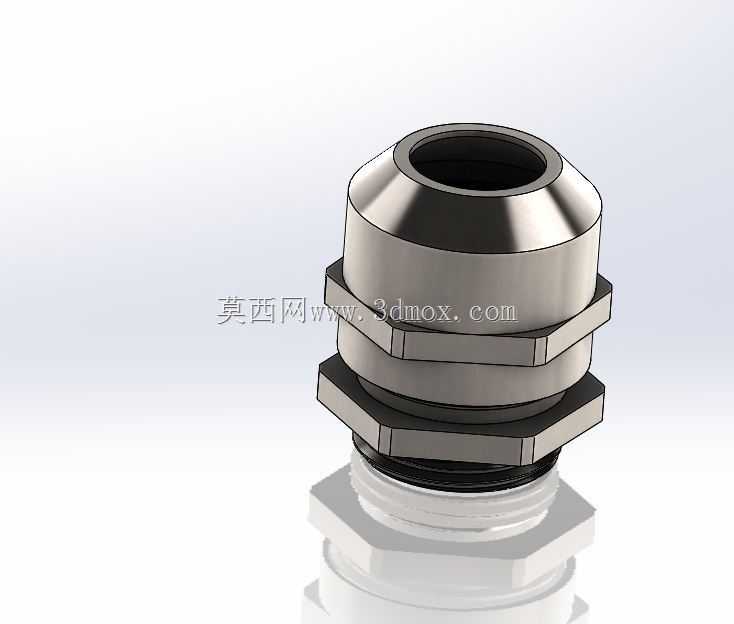

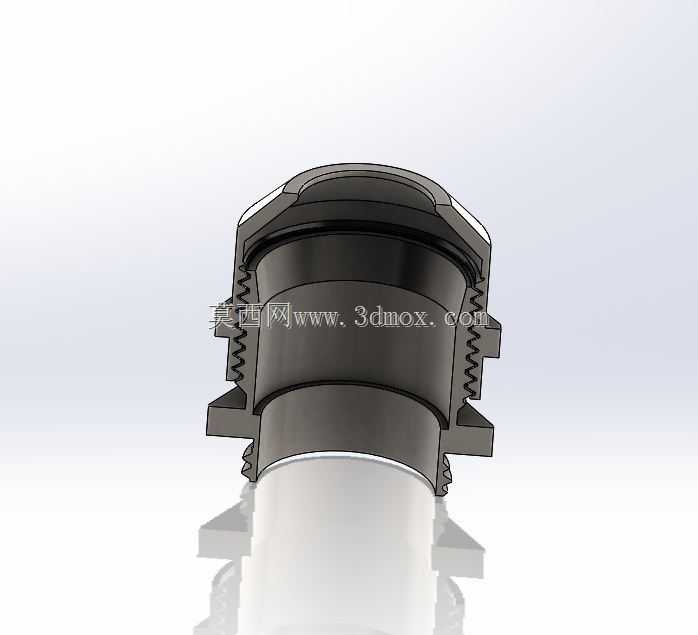

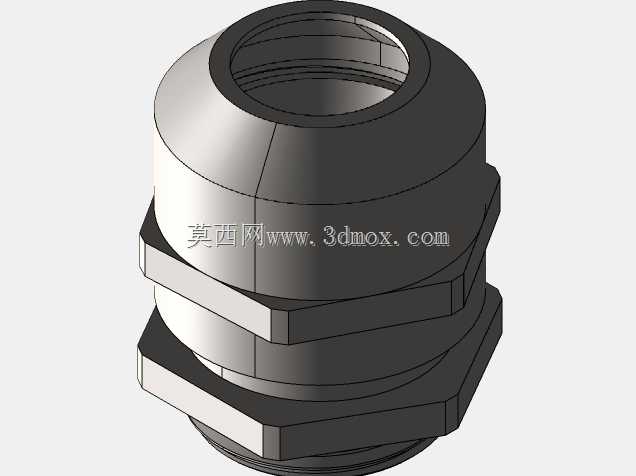

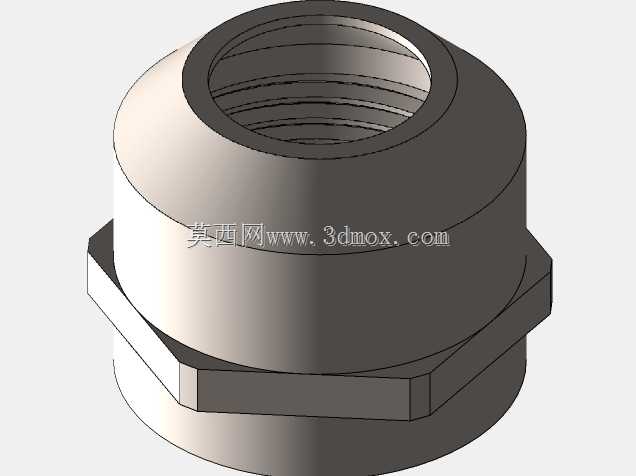

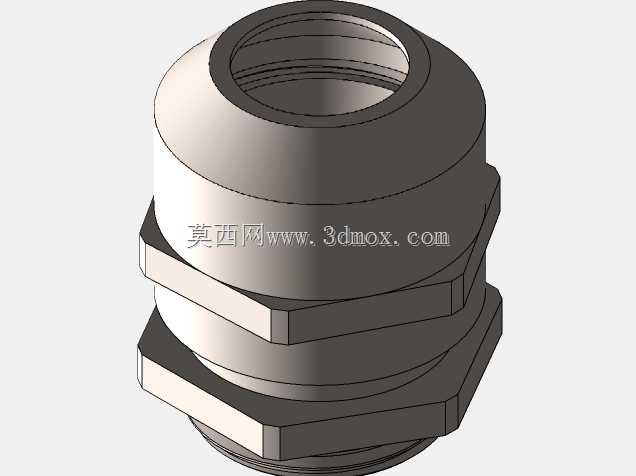

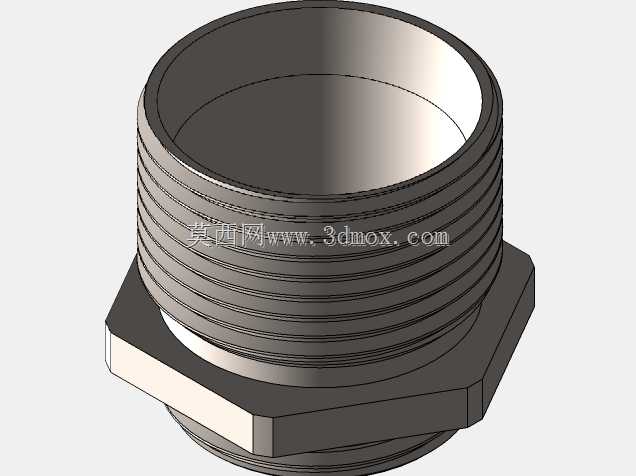

　　从设计结构来看，这款接头拆分后主要分为三个金属部件，分别是带外螺纹的主体基座、六角锁紧螺母、顶端的压缩锁紧帽，建模时还原了金属件的全部装配特征：主体基座下端是标准M20外螺纹，用来穿过设备面板上预先开好的20mm安装孔，配合六角薄螺母从面板内侧锁紧，把接头整体固定在面板上；主体中段做了外六角结构，方便安装时用扳手卡住发力，避免拧锁紧帽时整个接头跟着转动；上端的压缩锁紧帽同样带内螺纹，和主体上端的外螺纹配合，当拧紧锁紧帽时，会挤压内部放置的弹性密封胶圈，让胶圈沿径向向内收缩，紧紧包裹住穿过接头的电缆外皮，实现密封和抗拉扯固定的作用。做结构设计时要特别注意安装边界的尺寸预留，这款M20接头的主体最大外径在六角对边位置，大概24mm左右，所以在面板上排布多个接头时，相邻两个接头的中心距不能小于28mm，否则扳手没有操作空间，没法顺利拧紧锁紧螺母；接头在面板外侧的突出高度大概22mm，内侧因为要留出拧螺母的空间，加上电缆弯曲的半径，面板内侧至少要留出30mm以上的净空，避免线缆弯折角度过小损伤线芯。

　　另外建模时特意还原了金属件的倒角细节，所有螺纹端部都做了1×45度的导向倒角，不管是往面板上装接头，还是穿电缆的时候，都不会被尖锐的金属边缘刮伤线缆外皮，也不会在装配时割伤操作人员的手；锁紧帽的顶端做了圆弧过渡的锥面，既可以减少应力集中，也能让压缩胶圈的时候受力更均匀，不会出现胶圈一侧压死另一侧还有缝隙的情况，保证整圈密封的一致性。实际选型时要注意，这款M20接头适配的电缆外径范围在6mm到12mm之间，如果电缆外径太小，胶圈压缩到极限也没法抱紧线缆，就起不到密封和固定的作用，如果电缆外径太大，锁紧帽没法拧到位，同样会导致密封失效。

　　在做三维装配时，要注意接头和面板之间最好加一个薄的橡胶平垫，垫在主体基座的法兰面和面板外侧之间，弥补面板开孔处的平面度误差，进一步提升接合面的密封效果，很多新手做设计时容易漏掉这个垫片，后期做防水测试时往往就是这个位置出现渗水问题。这类金属电缆接头因为是标准五金件，建模时严格按照通用安装尺寸做的话，可以直接导出工程图用来核对安装孔位，也能在装配体里做干涉检查，避免后期生产时出现接头和周边零件磕碰、扳手空间不足的问题，尤其是在密集布线的接线箱设计里，提前把接头的外形尺寸、安装空间预留准确，能大幅减少现场装配时的修改工作量。
