M12不锈钢电缆密封压紧接头结构

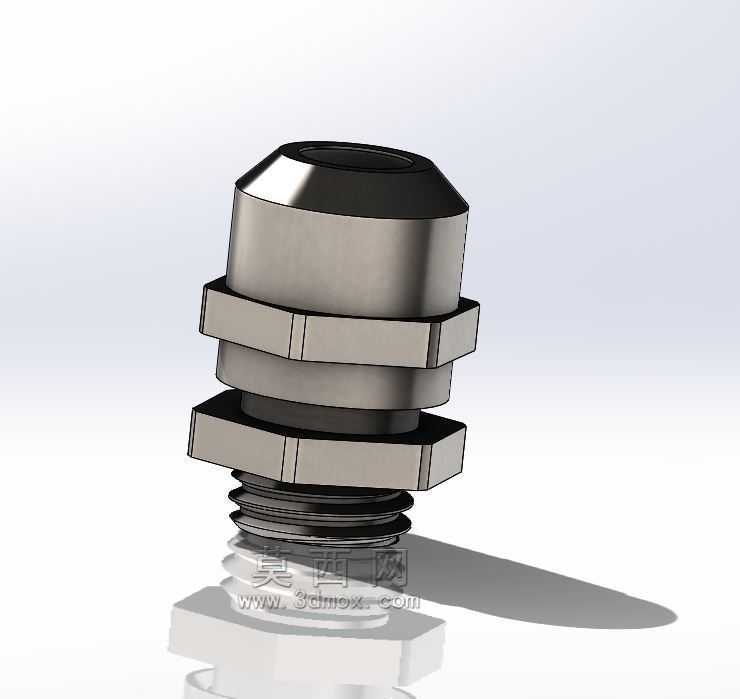

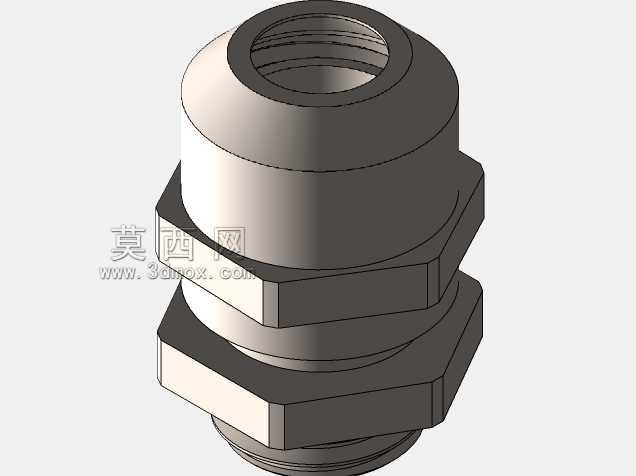

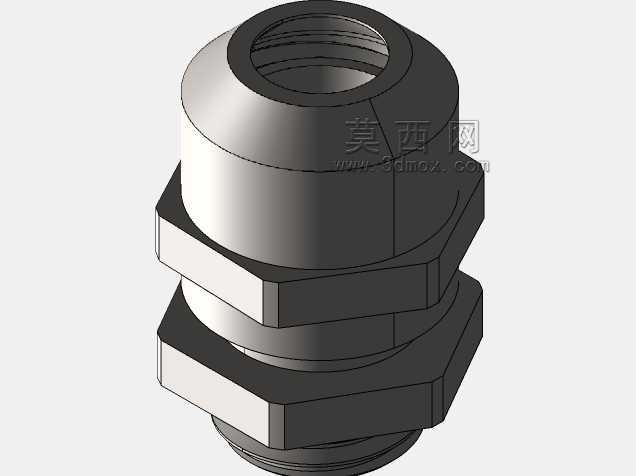

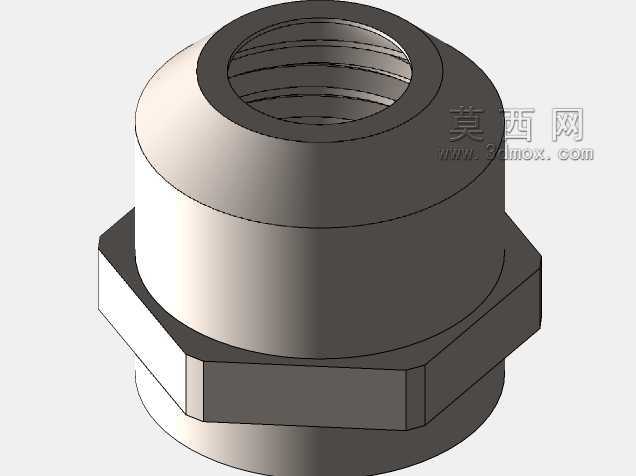

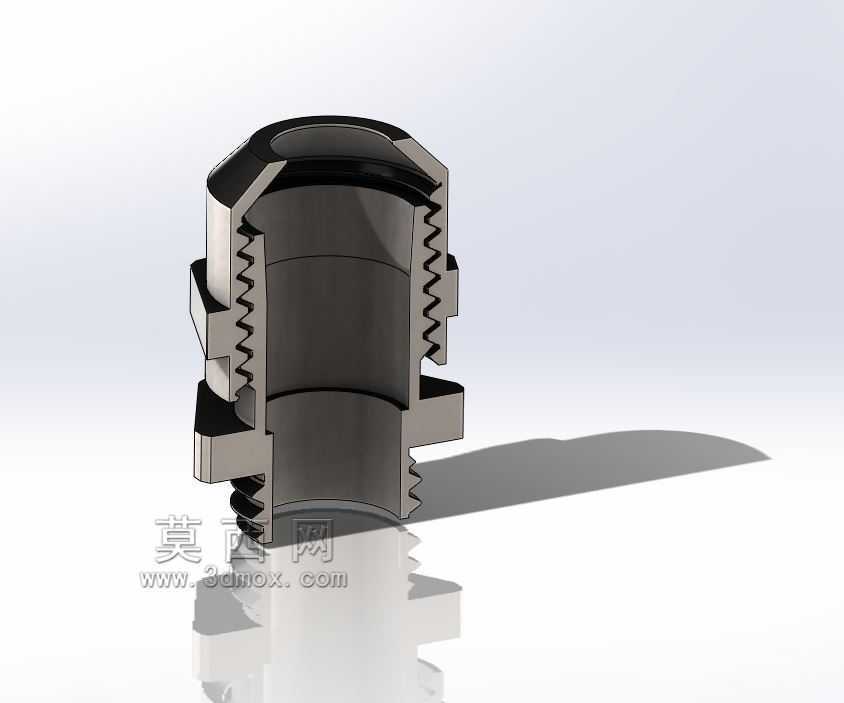

　　在户外电气柜、工业自动化设备布线、传感器接线、机床电控舱走线等场景里，电缆进出柜体的位置始终要解决两个核心问题：一是线缆拉扯时不会出现位移松脱，二是柜体外部的水汽、粉尘不会顺着穿线缝隙进入设备内部造成电路故障，这类金属压缩式电缆密封套就是针对这类需求设计的穿线紧固件。这款M12规格的密封套采用全不锈钢材质加工，相比普通塑料或黄铜镀镍的同类产品，在沿海高盐雾环境、食品加工设备有消毒冲洗需求的场景、化工车间存在弱腐蚀介质的布线位置，抗锈蚀和抗老化能力有明显优势，不会因为长期接触腐蚀性介质出现表层剥落、螺纹锈死的问题，后期维护拆卸也更方便。从结构设计来看，整个零件分为几个功能段：最外侧是带锥面的压紧端，内部嵌套橡胶密封环，

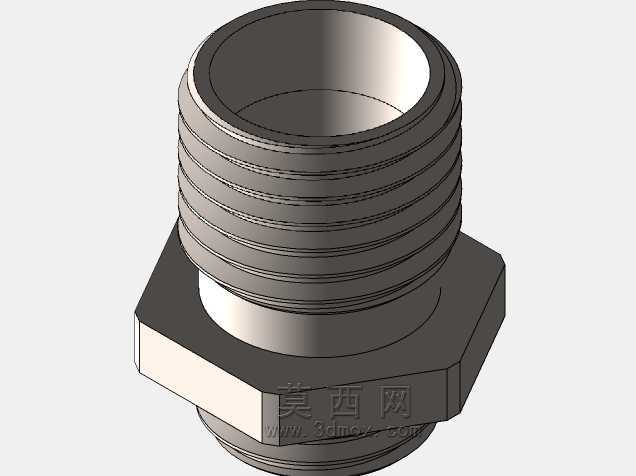

　　当拧紧端盖时锥面会向内挤压橡胶圈，让橡胶圈产生径向形变紧紧包裹住穿过的电缆外护套，既实现线缆圆周方向的静密封，也能提供足够的抱紧力防止线缆受外力拉扯时出现轴向窜动；中间段是带两个平行扁位的六角锁紧结构，方便安装时用扳手卡持发力，不会因为拧紧力矩过大导致整个接头跟转；靠近安装面的位置是外螺纹段，搭配配套的六角锁紧螺母，可以把整个密封套固定在柜体或设备面板的预制开孔上，螺纹和安装面之间还可以加装平垫片或密封垫圈，进一步提升安装位置的防护等级。做结构选型时首先要确认安装边界，这款M12规格的密封套适配的是面板上直径12mm的穿线开孔，螺纹段的有效旋合长度要匹配安装面板的厚度，常规选型时要保证锁紧螺母完全拧紧后至少有2-3牙的螺纹余量，

　　避免出现螺纹啮合不足导致的松动问题；其次要确认适配的线缆外径范围，不同的内部橡胶密封圈对应不同的线径区间，选型时要让线缆外护套直径落在密封环的适配范围内，过粗会导致端盖无法完全拧紧，橡胶圈过度挤压容易出现开裂，过细则会导致密封抱紧力不足，达不到应有的防护和抗拉效果。建模过程中要注意几个工艺细节的还原：六角部位的棱角要做微小的倒角处理，符合实际五金零件的加工工艺，避免出现锐边割手的问题；外螺纹的牙型要符合普通公制螺纹的标准参数，和配套螺母的配合间隙要符合紧固件的公差要求，不能出现建模时螺纹干涉导致虚拟装配无法完成的问题；内部锥面的倾斜角度要和橡胶密封圈的锥度匹配，保证拧紧过程中挤压力均匀作用在橡胶圈整个接触面上，

　　不会出现局部压力过大导致橡胶圈挤裂、或者局部压力不足导致密封失效的情况。实际安装使用时，要先把锁紧螺母从接头主体上旋下，将接头主体从柜体面板外侧穿入预制开孔，在面板内侧套上密封垫片后旋紧锁紧螺母，固定好接头主体位置之后再把电缆从接头中心孔穿入柜体内，调整好线缆的预留长度后再拧紧外侧的压紧端盖，直到橡胶圈完全抱紧线缆外护套，用手轻拉线缆不会出现位移即可，不要过度拧紧端盖导致橡胶圈被压坏失去弹性。这类密封套在实际工程中应用非常广泛，小到接近开关的接线穿线，大到电控柜的主电缆进线，只要是需要线缆穿过金属面板同时需要保证防护等级的位置，都能看到这类零件的身影，不锈钢材质的款式尤其适合对卫生等级、抗腐蚀能力有要求的应用场景，相比普通塑料接头使用寿命能提升数倍，长期使用的综合成本反而更低。建模时还要注意各零件之间的装配关系，压紧端盖和主体之间要留有合适的活动间隙，模拟实际拧紧过程中的行程，橡胶密封圈的位置要刚好处于主体锥面和端盖内孔的挤压区间内，还原真实的装配逻辑，方便后续做装配动画或者工程出图时直接调用模型，不需要再做额外的结构调整。
