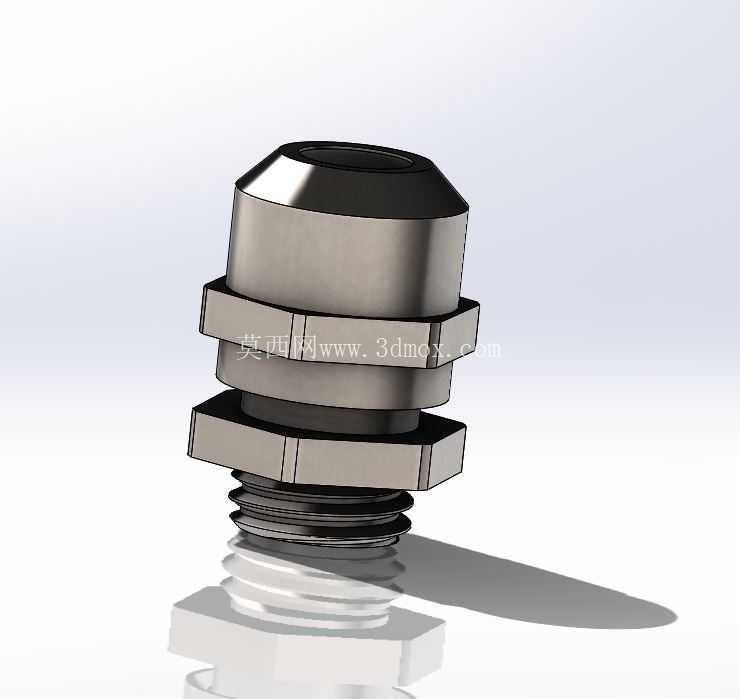

M12规格不锈钢压缩式电缆密封接头结构

　　在工业电气柜布线、户外传感器安装、机电设备穿线防护这类场景里，电缆进出壳体位置的密封与固定一直是结构设计里容易被忽略但直接影响防护等级的环节，这款M12规格的金属压缩电缆接头，就是针对这类穿线需求设计的标准连接件。从实际使用场景来看，这类接头常被用在IP65及以上防护要求的设备壳体上，比如户外工况的电磁阀接线端、机床操作按钮盒的穿线口、不锈钢配电箱的线缆进出口，既要把穿入的电缆牢牢固定避免拉扯移位导致内部接线松脱，又要填充线缆和壳体开孔之间的缝隙，阻挡粉尘、水汽顺着开孔进入设备内部，部分带电磁屏蔽需求的场景里，金属材质的接头还能和设备壳体导通，起到线缆屏蔽层接地的作用。

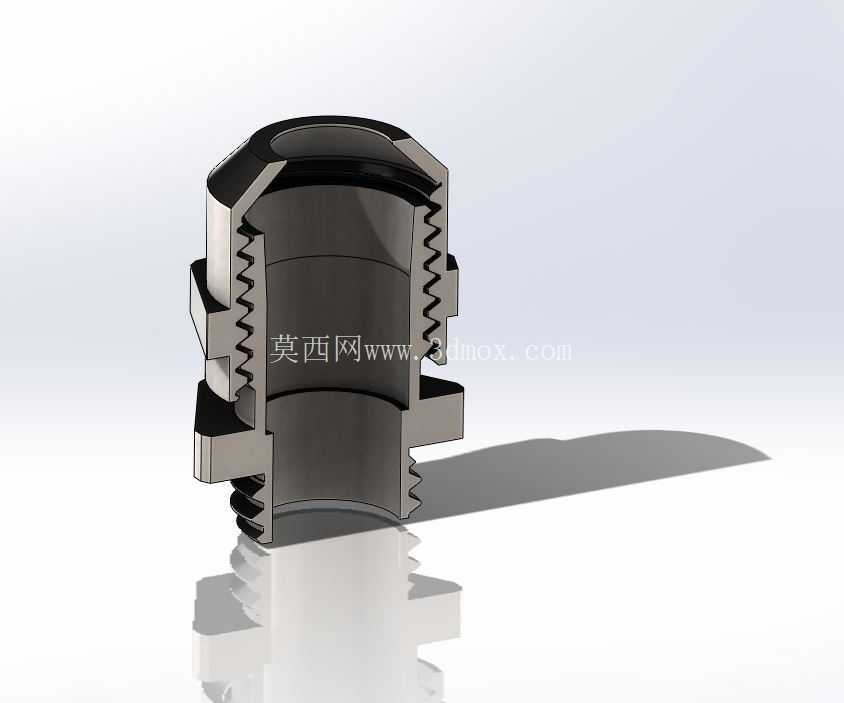

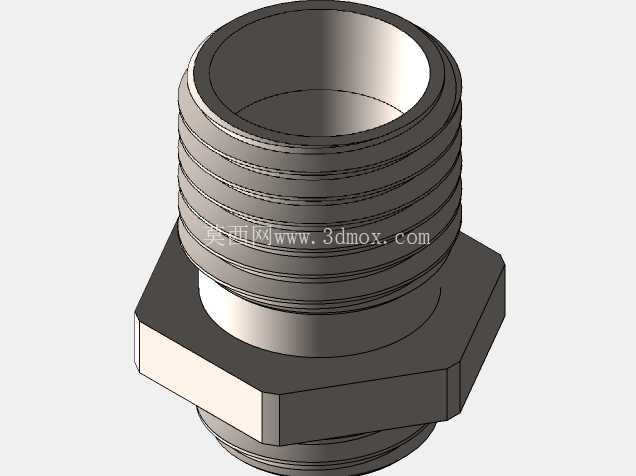

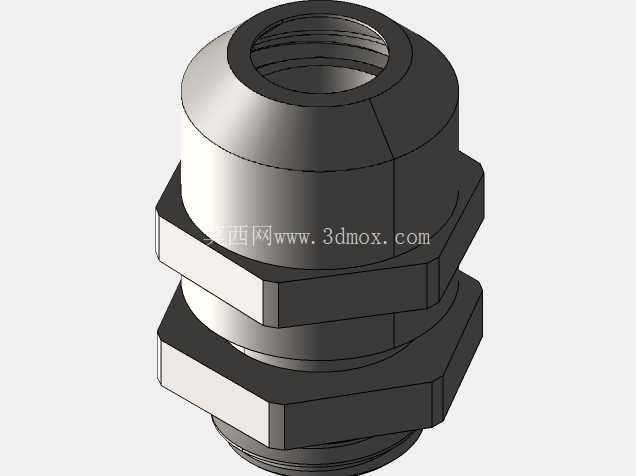

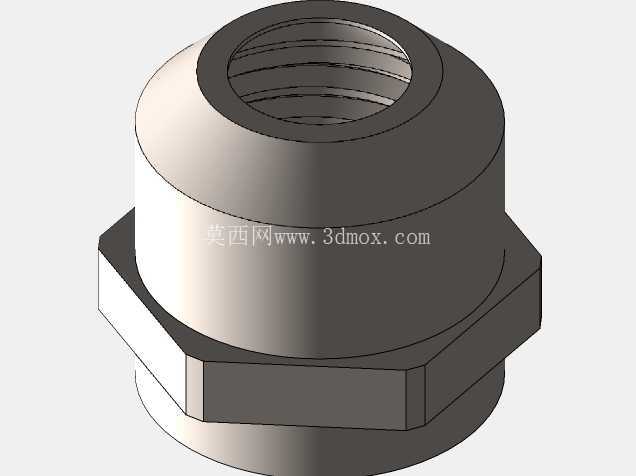

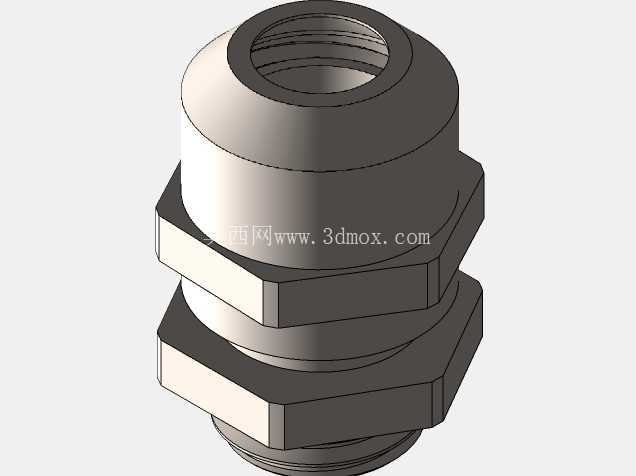

　　从结构设计逻辑来看，整个接头采用分体式组合结构，最上端的锁紧帽采用内锥面设计，和中间的密封胶圈、夹紧爪配合，当旋转锁紧帽向下施压时，夹紧爪会沿着锥面均匀向内收缩，紧紧包裹住穿过的电缆外护套，这种压缩式的锁紧结构相比传统的压紧式结构，对电缆的抱紧力更均匀，不会因为局部压力过大切伤电缆外护套，也不会因为长期震动出现锁紧松动的问题。中间的锁紧螺母采用标准外六角结构，方便用普通扳手拧紧固定在设备壳体的开孔上，螺母和壳体接触面可以加装平垫或者密封圈，进一步提升安装位置的密封性能。下端的外螺纹采用公制M12标准粗牙螺纹，适配行业通用的12mm直径穿线开孔，不需要额外定制开孔尺寸，和市面上同规格的接头安装尺寸完全兼容，替换现有设备上的老化接头时不需要改动原有壳体结构。

　　从安装边界尺寸来看，接头整体最大外径不超过18mm，锁紧后总长度控制在25mm以内，在设备内部布线空间紧张的场景下，不会占用过多的壳体内部空间，适配的电缆外径范围覆盖3mm到7mm，能满足常规的信号线缆、小功率供电线缆的穿线需求。设计时特意将所有金属棱角做了倒钝处理，安装过程中不会划伤操作人员的手套，也不会割破电缆外护套。金属部分全部采用不锈钢材质，相比黄铜镀镍的同类接头，在沿海高盐雾环境、化工腐蚀环境下的抗锈蚀能力更强，不需要做额外的表面防腐处理就能长期使用，密封胶圈采用耐油橡胶材质，接触矿物油、弱酸碱清洗剂时不会快速老化开裂，能维持长期的密封性能。

　　在三维建模过程中，所有配合面的公差都按照机械连接的常规公差设定，锁紧帽和主体的螺纹配合间隙控制在合理范围，既保证旋转顺畅不会卡滞，又不会因为间隙过大导致锁紧后出现歪斜，夹紧爪的开槽深度经过反复校核，保证收缩时能均匀变形，不会出现某一侧提前断裂的问题。实际选型时，只要确认设备壳体的穿线开孔直径、需要穿过的电缆外护套直径、使用环境的防腐要求，就能直接选用这款接头，不需要额外做结构修改，安装时只需要在壳体开好对应规格的开孔，将接头主体从壳体外侧穿入，在壳体内侧拧上锁紧螺母固定，再将电缆从接头尾部穿入，拧紧上端的锁紧帽就能完成安装，整个安装过程不需要特殊工具，普通活动扳手就能完成操作，后期维护需要更换线缆时，只需要拧松上端锁紧帽就能抽出电缆，不需要拆动整个接头和壳体的连接部分，维护效率很高。
