M20规格不锈钢电缆密封锁紧接头结构

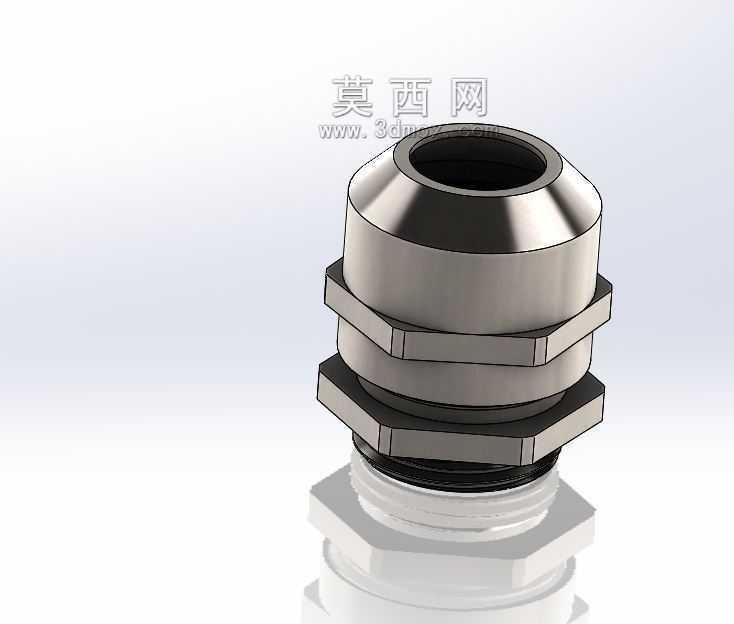

　　在工业电气柜布线、户外机电设备接线、防爆区域线路敷设这类场景里，电缆进出柜体或设备壳体的位置，始终要解决两个核心问题：一是电缆被牵拉时不会出现移位、松脱，避免内部接线端子受力拉脱；二是壳体开孔位置要实现可靠密封，阻挡粉尘、水汽从穿线间隙进入设备内部，尤其在户外露天、多粉尘车间、存在喷淋清洗需求的食品加工产线，穿线位置的密封失效往往是设备电气故障的高发诱因。这款M20规格的金属电缆密封套，正是针对这类穿线密封需求设计的结构件，整体采用不锈钢材质加工成型，适配壳体上M20规格的标准螺纹安装孔，日常选型时只要确认壳体开孔攻丝规格匹配，就能直接完成装配，不需要额外定制转接结构。

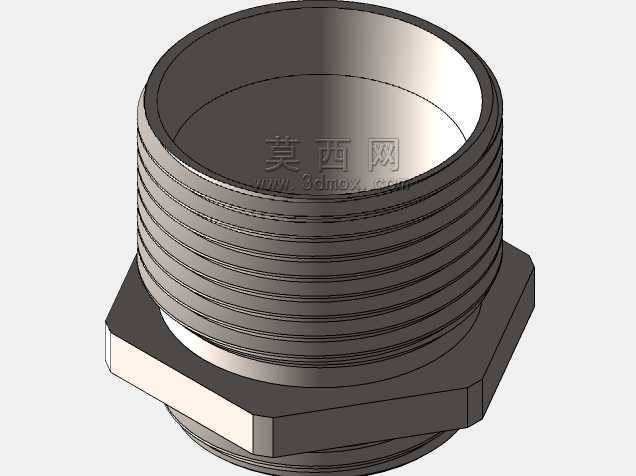

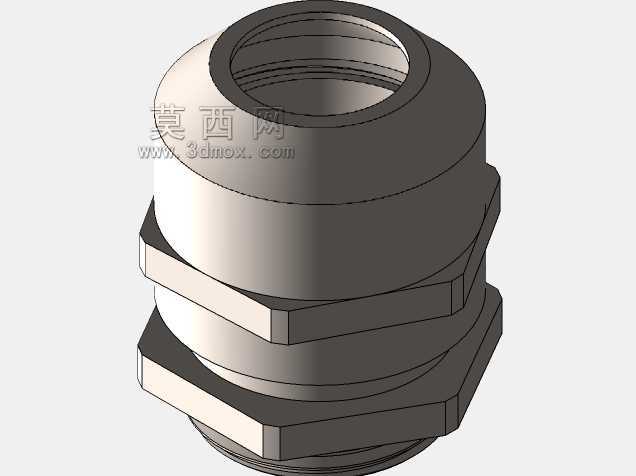

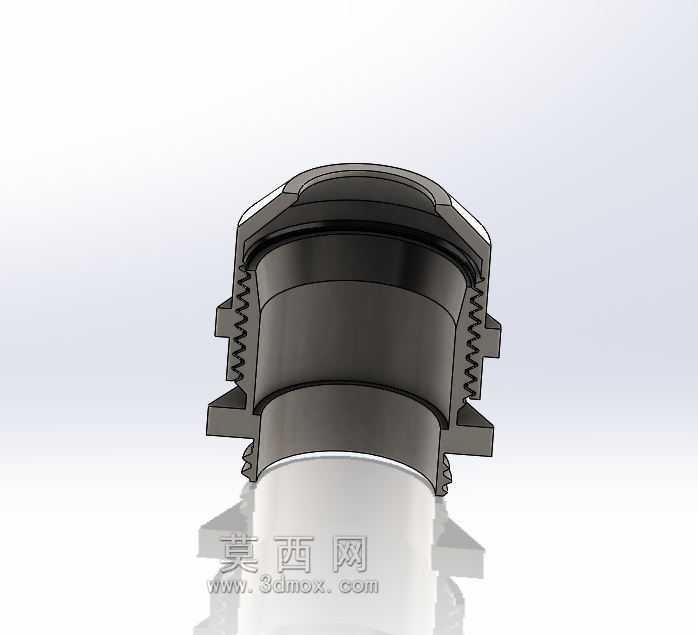

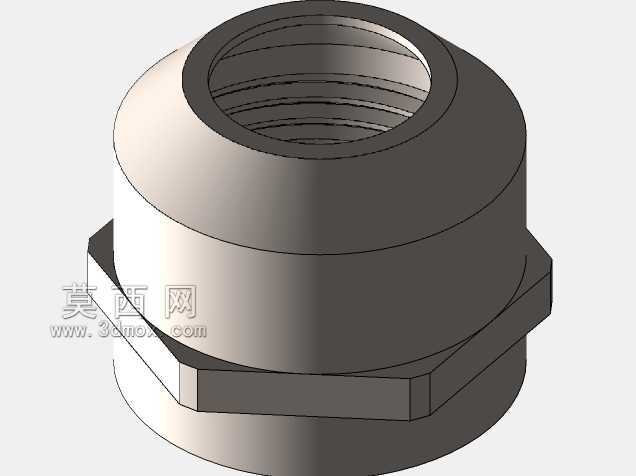

　　从结构设计逻辑来看，整个密封套拆分为三个核心功能段：最下端是带外螺纹的安装段，用来穿过设备壳体的预制开孔，通过配套的六角锁紧螺母从壳体背侧拧紧，就能把整个密封套基座牢牢固定在壳体壁面上，拧紧过程中基座与壳体接触面可根据防护需求加装平垫片或密封垫圈，进一步提升贴合面的密封可靠性；中间段是六角夹持结构，安装时可以用标准开口扳手卡住这个位置施加扭矩，避免拧紧背母时整个基座跟转，划伤壳体表面的喷塑或镀锌层；上端是带锥度的锁紧压头，内部嵌套弹性密封胶圈，当上端的锁紧螺母向下旋紧时，锥面会均匀挤压内部的胶圈，让胶圈产生径向收缩，紧紧包裹住穿过的电缆外护套，既实现了电缆外周的密封，又能提供足够的抱紧力，抵抗外部对电缆的牵拉、晃动作用力。

　　做三维结构建模时，首先要明确各部分的安装边界尺寸：下端安装螺纹的有效长度要适配常见的1.5mm-3mm厚度的柜体板材，螺纹收尾处要做退刀槽结构，保证背母可以完全拧紧到位，不会因为螺纹余留长度不足导致锁紧失效；中间的六角对边尺寸要符合标准紧固件的扳手空间要求，预留足够的扳手操作间隙，避免现场安装时出现扳手卡滞、无法施加额定扭矩的问题；上端锥面的倾斜角度要控制在合理范围，角度过小会导致锁紧时胶圈挤压力不足，密封和抱紧效果打折扣，角度过大则会在锁紧时过度挤压胶圈，造成胶圈异常变形、开裂，缩短使用寿命。建模过程中金属外壳和锁紧螺母的棱角位置都做了微小的倒角处理，既避免加工时出现锐边割伤安装人员的问题，也能去除热处理或机加工过程中产生的毛刺，提升零件外观的一致性。

　　实际选型应用时，要注意这款密封套适配的电缆外径范围，因为胶圈的收缩量有固定区间，电缆外径过小时，即使锁紧螺母拧到底，胶圈也无法完全抱紧电缆，会出现密封间隙；电缆外径过大则会导致锁紧螺母无法旋到位，甚至挤裂胶圈，失去密封作用。在存在电磁屏蔽需求的场合，还可以在胶圈内侧增加金属导电衬环，让电缆的屏蔽层通过衬环与密封套、设备壳体实现可靠导通，形成连续的屏蔽接地路径，降低外部电磁干扰对设备内部信号线路的影响。不同于塑料材质的电缆接头，不锈钢材质的密封套可以在-40℃到120℃的宽温域环境下使用，不会因为低温脆化、高温软化导致结构失效，在存在轻度腐蚀的化工车间、沿海高盐雾环境下，也能保持更长的使用寿命，不需要频繁更换维护。建模时还原的金属外壳与锁紧螺母的配合螺纹，采用标准公制粗牙螺纹，公差带按照一般用途的紧固件公差选取，保证同规格的标准螺母可以直接互换，不需要定制专用配件，降低现场安装的配件适配成本。
