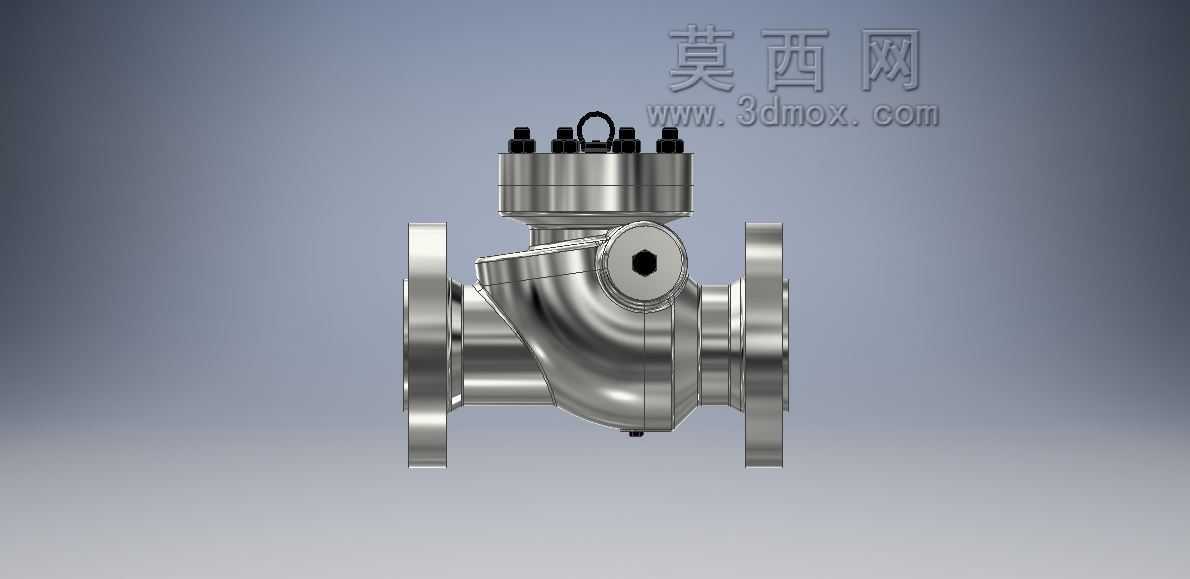

法兰连接旋启式止回阀结构设计

　　在石化、给排水、热力输送等工业管路系统中，止回阀是保障流体单向流动、避免介质倒流引发设备损坏、水锤冲击的核心管路元件，本次呈现的法兰连接旋启式止回阀结构，针对中高压管路工况做了针对性的结构优化。从实际应用场景来看，这类止回阀通常安装在泵出口、换热器进出口、介质输送主管路的关键节点，当管路内介质正向流动时，阀瓣在介质推力作用下绕固定销轴开启，介质可顺畅通过阀腔；当介质出现倒流趋势时，阀瓣在自身重力与倒流介质的反向推力作用下快速回落，密封面紧密贴合，截断介质回流路径，避免下游介质倒灌损坏上游动力设备，也可防止不同压力等级管路间的介质串流。

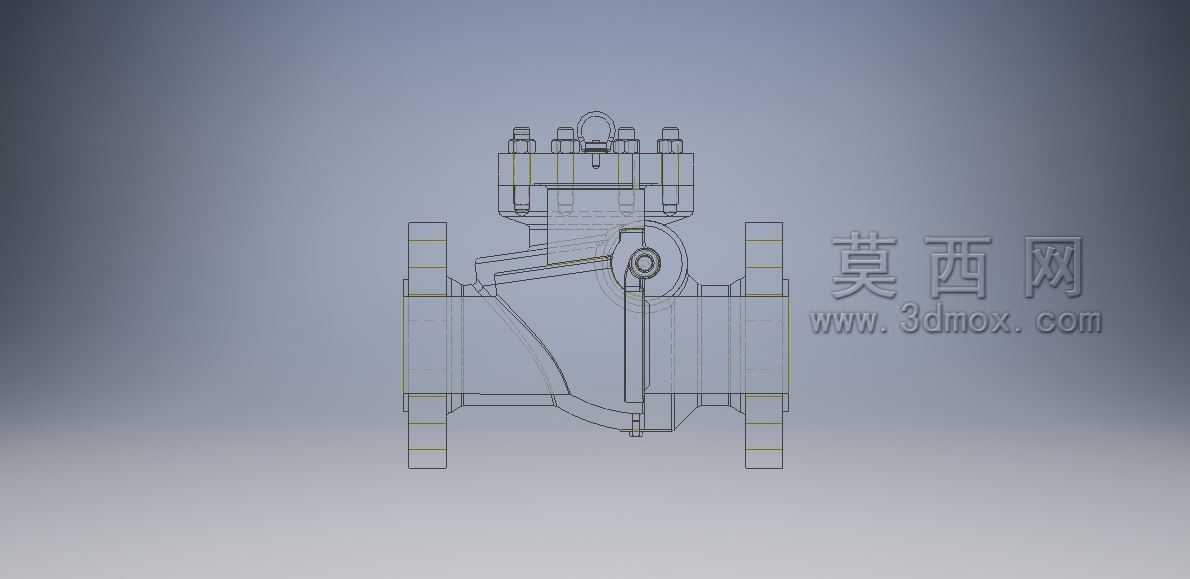

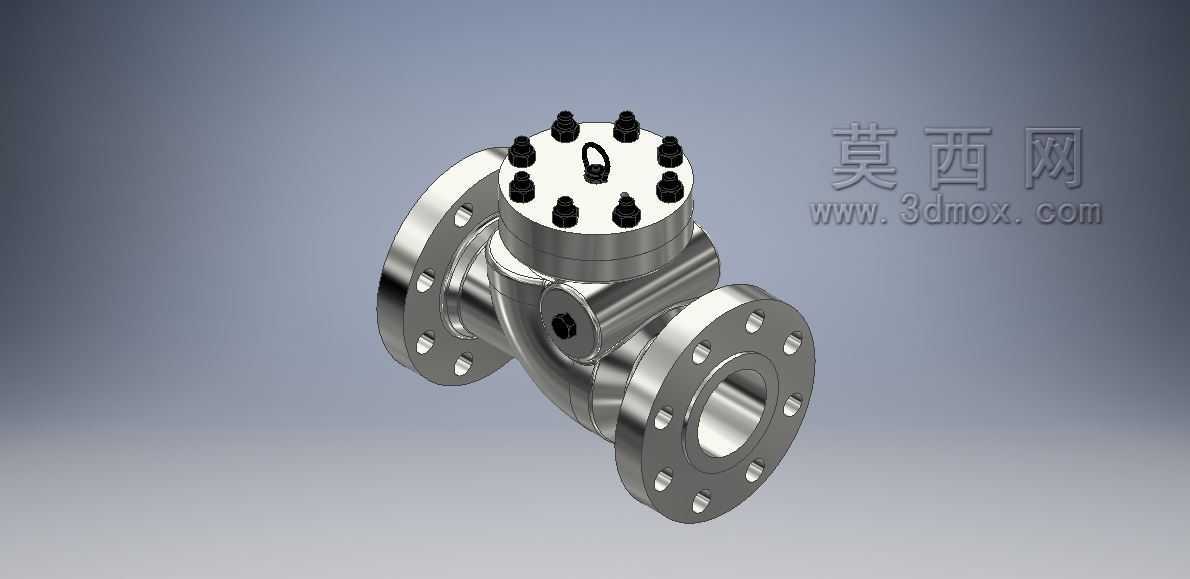

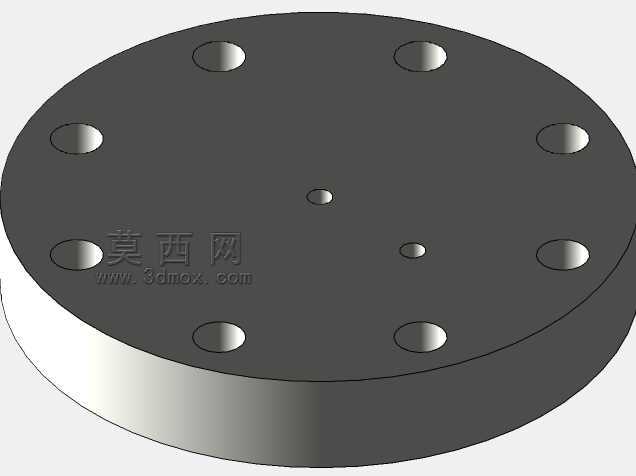

　　从设计思路层面拆解，这款止回阀采用了角式流道结构，相比直通式止回阀，角式结构的流道转向更适配垂直与水平管路转接的安装场景，阀腔内部的流道做了圆弧过渡处理，减少介质流动过程中的局部阻力损失，降低运行过程中的能耗。阀盖与阀体的连接采用了螺栓均布压紧的结构，阀盖法兰面上设计了密封槽，可适配金属缠绕垫或金属环垫，满足不同压力等级下的静密封要求，顶部均布的紧固螺栓按照等强度原则排布，确保螺栓预紧力均匀作用在密封面上，避免出现局部压溃或密封不严的问题。

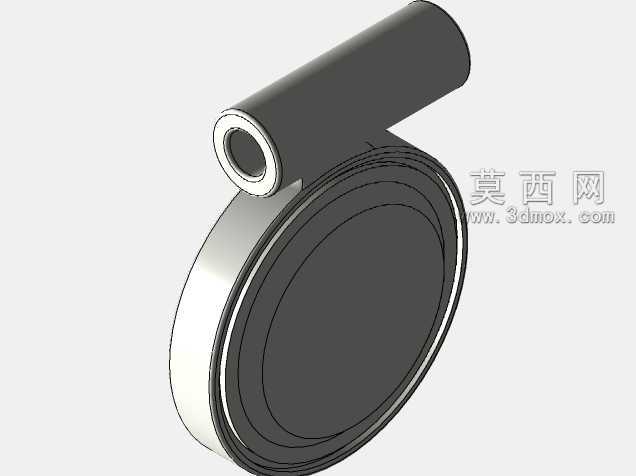

　　产品功能特性上，这款旋启式止回阀的阀瓣采用摇臂销轴固定结构，销轴与阀瓣摇臂的配合处设计了耐磨衬套，减少长期启闭过程中的磨损量，延长阀门的检修周期；阀瓣密封面采用堆焊硬质合金的工艺，密封面硬度高、耐冲蚀性能好，可适配含有少量固体颗粒的介质工况。两侧的连接法兰采用标准凸面法兰结构，法兰密封面的平面度、螺栓孔的位置度都严格遵循管路法兰的通用标准，可直接与同压力等级的管路法兰、设备法兰配对安装，无需额外加工转接件。

　　关于外形尺寸与安装边界，这款止回阀的结构长度、法兰外径、螺栓孔中心圆直径、螺栓孔数量与孔径都匹配常用的中高压管路法兰标准，安装时需要预留足够的阀盖拆卸空间，便于后期检修时更换密封件、检修阀瓣与销轴组件；安装过程中需要注意介质流向与阀体上标注的流向标识一致，同时要保证阀瓣销轴处于水平位置，确保阀瓣启闭动作灵活，不会因为重力偏移导致密封面偏磨。在实际选型应用中，这类止回阀不适用于含有大量硬质固体颗粒的介质工况，也不适合在介质流速波动过于频繁的管段使用，避免阀瓣频繁拍打阀座造成密封面过早损坏；日常运维过程中，可通过阀盖上预留的检查孔（图中阀盖侧方的螺塞位置）检查阀瓣的磨损情况，无需将整个阀门从管路上拆下即可完成常规检查作业。

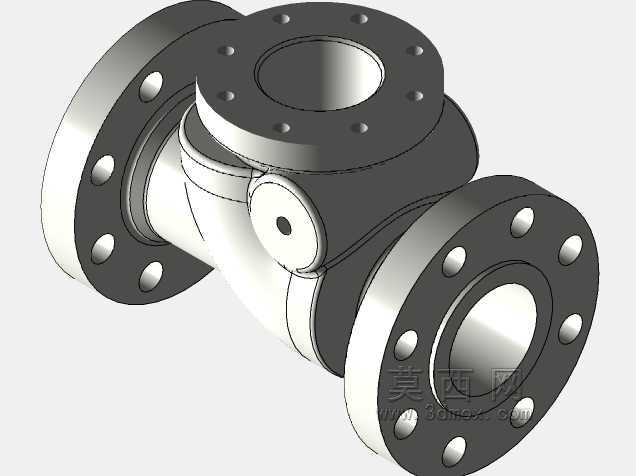

　　从结构建模的细节来看，整个阀腔的壁厚按照等强度原则做了渐变处理，流道转弯处的壁厚适当加厚，承受介质压力的同时避免材料浪费；螺栓连接的位置做了凸台加厚处理，避免螺栓预紧力造成阀体局部应力集中，法兰背面的加强筋结构提升了法兰的整体刚度，避免法兰在螺栓预紧和管路压力作用下出现翘曲变形，影响密封性能。
