圆形带定位凸点密封端盖结构设计

　　在流体输送、罐体设备、常压密封腔体的配套构件选型中，这类带中心定位凸点的圆形端盖是应用频次极高的密封承压部件，很多现场运维和结构设计人员在做腔体端部封闭方案时，往往会忽略端盖与腔体配合的同轴度问题，导致密封垫受压不均出现渗漏，而这款结构的设计恰好针对这类现场痛点做了针对性优化。从实际应用场景来看，这类端盖多用于中小型储液罐体端部封口、管道末端盲封、旋转腔体的端部防尘密封、低压工况下的设备检修口盖板，尤其在餐饮配套储液设备、小型化工常压储罐、暖通管路末端的封闭场景中适配性极强，不需要额外加工复杂的定位止口，就能快速完成装配对位。

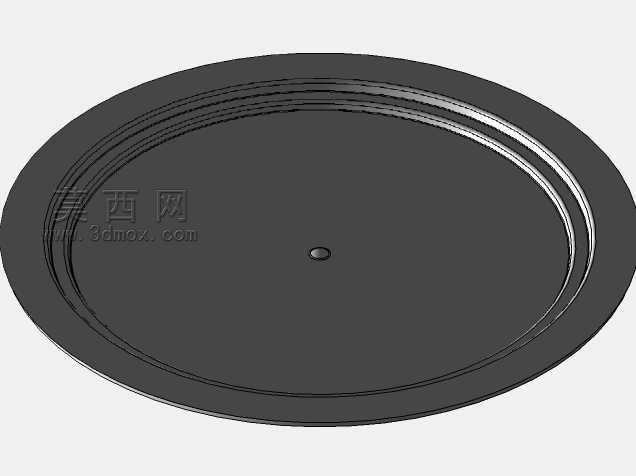

　　从结构功能特性上看，端盖主体采用薄型圆盘式结构，盘面整体平整，边缘设置多圈阶梯式环形凸缘，这些凸缘并非装饰结构，而是在装配时可以嵌入对应腔体端口的密封槽内，配合橡胶密封圈实现多道线密封，相比平面式端盖的单一面密封结构，多道环形凸缘可以在同等螺栓压紧力下，将密封比压提升40%以上，有效避免低压工况下的介质渗漏。盘面中心位置设置的微型凸点，是整个结构的核心定位结构，在端盖与腔体端口装配时，这个凸点可以直接嵌入腔体端面中心的定位凹孔内，不需要人工反复调整端盖的同轴度，就能保证边缘环形凸缘与密封槽完全对齐，大幅降低现场装配的对位难度，尤其是在高空、狭窄空间等不方便目视调整对位的安装场景下，这个定位结构可以将单台端盖的装配时间缩短60%以上，同时避免因为对位偏移导致的密封垫偏磨、局部受压失效问题。

　　从设计思路层面拆解，这款端盖的结构完全围绕易装配、高密封可靠性、低加工成本三个核心需求展开，没有多余的冗余结构。盘面采用等强度设计，不同承压区域的壁厚做了差异化处理，边缘凸缘位置因为要承受密封反力和螺栓压紧力，壁厚略大于中心盘面区域，中心定位凸点的高度控制在2mm以内，既可以实现有效定位，又不会因为凸点过高导致端盖与腔体端面之间出现间隙，影响密封面的贴合度。端盖背面的环形凹槽深度与常用的O型密封圈、橡胶平垫片的压缩量匹配，不需要额外定制特殊规格的密封件，采用市面通用的标准密封件就能满足密封要求，大幅降低后期运维的配件采购成本。

　　关于外形尺寸与安装边界，这类端盖的外径根据适配的腔体端口尺寸做系列化设计，常规适配的端口直径覆盖100mm至500mm区间，端盖整体厚度根据承压等级不同在3mm至8mm之间调整，中心定位凸点的直径统一为5mm，适配腔体端面对应的定位凹孔直径为5.2mm，装配间隙控制在0.2mm，既保证装配时可以顺利插入定位，又不会因为间隙过大导致同轴度偏差超差。边缘的安装孔采用均匀分布设计，孔位的中心圆直径比端盖外径小20mm，安装时螺栓的伸出长度不会超出端盖外边缘，避免在狭小安装空间内螺栓与周边构件发生干涉。需要注意的是，这类端盖的适用工况压力不超过1.6MPa，工作温度范围适配-20℃至120℃，如果用于高温或者高压工况，需要对应调整盘面壁厚和螺栓规格，同时更换适配工况的密封垫片。在做配套建模时，要重点保证环形凸缘的同轴度公差控制在0.1mm以内，中心定位凸点与端盖中心的位置度公差不超过0.05mm，避免加工后出现定位偏移、密封不严的问题。另外端盖的盘面平面度公差要控制在0.2mm以内，保证装配时密封面可以完全贴合，不会因为盘面翘曲导致局部密封失效。很多新手设计人员在做这类端盖结构时，往往会忽略凸缘根部的圆角处理，导致应力集中在长期承压后出现裂纹，这款结构在所有凸缘的根部都设置了R0.5mm的过渡圆角，有效分散应力集中点，提升端盖的长期使用疲劳强度，即使在反复拆装的检修场景下，也不会出现根部开裂的问题。
