多安装位异形钣金支撑固定支架结构

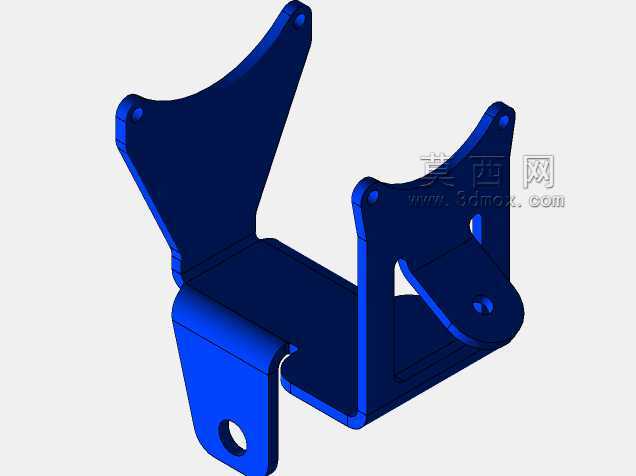

　　这款异形钣金支撑构件，在小型动力设备周边管线固定、户外小型设备舱内部件挂载、轻型工业操作台侧装附件固定场景中都能见到适配场景，区别于常规平直支架的结构设计，核心是为了适配安装面存在高低差、周边有其他部件避让需求的复杂装配空间。从结构功能来看，构件采用一体化折弯成型工艺，三个带安装孔的支臂分别朝向不同空间角度，每个支臂上的预制安装孔都做了翻边强化处理，避免薄钣金件在螺栓锁紧时出现孔位变形、应力集中开裂的问题，底部的承托平面做了向内的折边加强，在承受垂直方向载荷时能分散受力，不会因为长期承重出现平面下凹变形。设计阶段首先要明确的是安装边界约束，这类支架通常适配的安装空间横向跨度不超过120mm，纵向安装高度差控制在80mm范围内，

　　三个支臂的安装孔中心距需要和被固定部件的安装点位完全匹配，同时要预留出螺栓安装的操作空间，避免出现螺栓锁紧时工具无法伸入的问题。在结构思路上，没有采用额外焊接加强筋的方案，而是通过折弯出的立边来实现结构强度提升，一方面减少了焊接工序带来的变形误差，另一方面也降低了整体构件的重量，对于有轻量化要求的装配场景更友好，支臂的弧度过渡不是随意设计的曲面，而是根据安装时周边部件的轮廓做的避让造型，确保安装后支架和周边部件保留至少3mm的安全间隙，不会因为设备运行振动出现摩擦干涉。实际装配时，底部的带孔折边可以作为主承重固定点，先和基础安装面锁紧定位，再依次锁紧三个支臂上的固定螺栓，每个安装孔的孔径适配常规M6规格的紧固件，

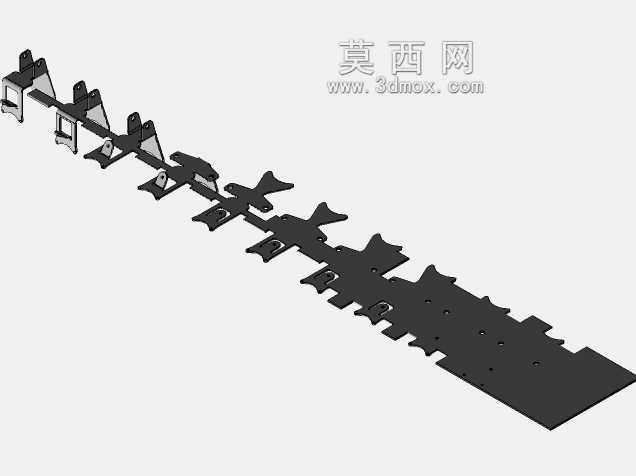

　　不需要额外扩孔或者改制就能直接装配，承托平面的平整度控制在0.2mm以内，确保和被支撑部件的接触面完全贴合，不会出现局部受力悬空的情况。针对不同的使用场景，这类支架的板材厚度通常选择2-3mm的冷轧钢板，表面做喷塑或者镀锌处理就能满足常规室内使用的防腐要求，如果是户外使用场景，只需要更换为304不锈钢板材加工，不需要调整整体结构尺寸就能直接适配。在做三维建模的时候，需要重点关注折弯处的圆角处理，折弯内R角要和板材厚度匹配，避免加工时出现折弯开裂或者回弹超差的问题，每个安装孔的位置度公差要控制在0.1mm以内，确保实际加工后能顺利对位装配，不会出现孔位错位无法安装的情况。不同于标准型材拼接的支架，

　　这种一体化异形钣金支架的优势在于可以完全适配非标准的安装空间，不需要额外加装转接件就能实现多点位固定，在小批量设备定制、老旧设备部件改造替换的场景中，这类定制化支架的适配性远高于标准件，能够在有限的安装空间内实现稳定的支撑固定效果，同时兼顾结构强度和装配便捷性，减少现场安装时的改制工作量。
