洛贝德博巴德洛布洛斯齿轮式容积泵结构

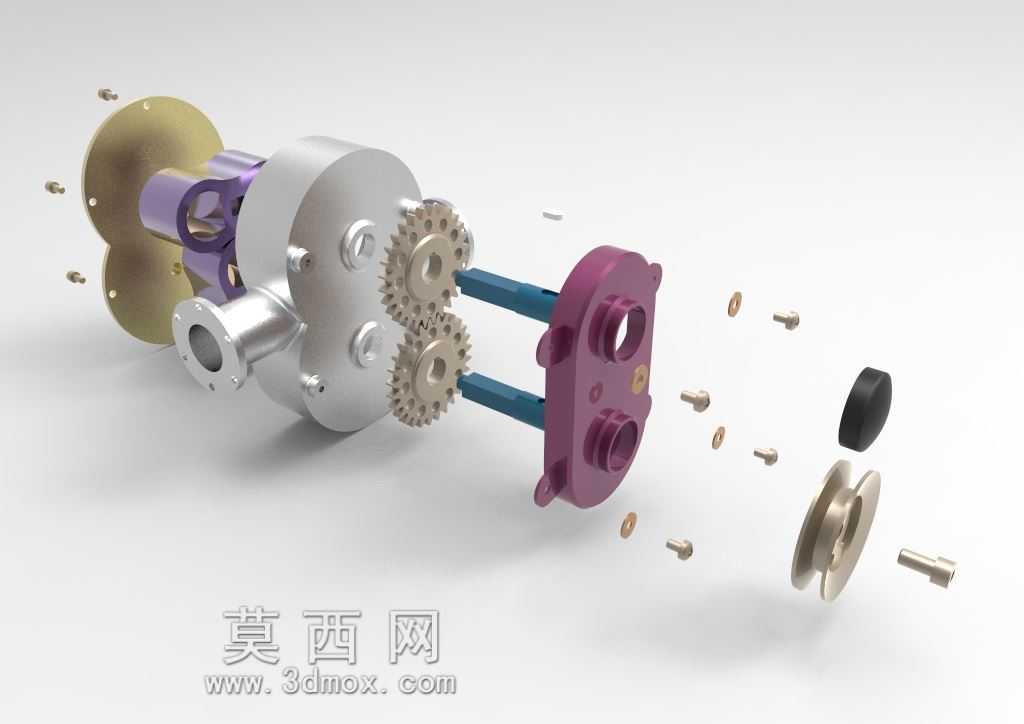

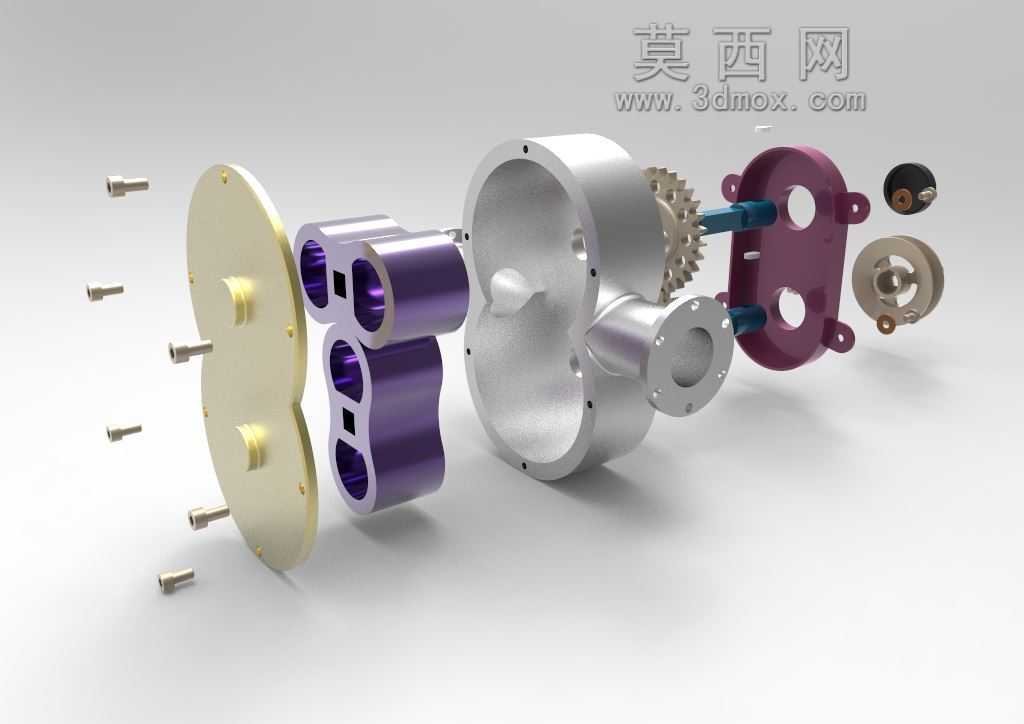

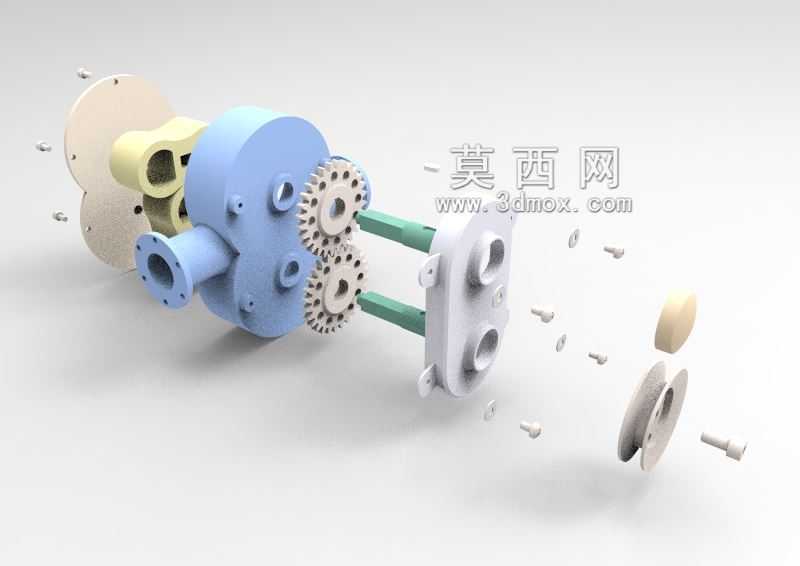

　　该款容积式齿轮泵的结构设计，核心围绕低粘度流体的稳定输送需求展开，在流体输送工况中，这类泵常被用于润滑系统、化工介质输送、小型液压回路等场景，依靠啮合齿轮的容积变化实现介质的吸入与排出，相比离心泵具备更强的自吸能力与定量输送精度，适合对流量稳定性有要求的工艺环节。从拆解结构来看，泵体采用分体式壳体设计，主壳体为铸造铝合金材质，既保证了腔体的结构强度，又能控制整体重量，壳体内部加工有精确的齿轮容纳腔，腔体内壁与齿轮齿顶的间隙控制在极小范围，避免输送过程中出现介质内漏，影响容积效率。端盖部分采用定位销与螺栓组合固定，端盖上加工有对应螺栓过孔与定位销孔，装配时可通过定位销快速实现端盖与主壳体的同轴度对齐，减少装配偏差带来的齿轮偏磨问题，

　　端盖与壳体之间预留有密封件安装槽，可根据输送介质的腐蚀性选择丁腈橡胶、氟橡胶等不同材质的密封垫片，防止介质从结合面泄漏。传动部分采用一对啮合的直齿圆柱齿轮，齿轮轴一端延伸出泵体，通过联轴器可与驱动电机直连，也可通过链轮、带轮结构实现远距离动力传输，齿轮与轴的连接采用平键周向固定，轴肩实现轴向定位，保证齿轮运转时不会出现轴向窜动，避免齿面与腔体内壁发生摩擦。进出油口采用法兰连接结构，法兰端面加工有密封槽与螺栓孔，可直接与对应通径的工业管道对接，法兰的位置设计在泵体的径向方向，可根据安装空间需求调整接管方向，适配不同的管路布局场景。泵体上还设计有安装脚，安装脚上预留有螺栓固定孔，可将泵体固定在设备机架或者混凝土基础上，

　　安装脚的位置经过重心校核，保证泵运转时的振动被有效传导至基础，降低整机运行噪音。在设计思路上，这款泵优先考虑了易维护性，所有易损件包括齿轮、密封件、轴承都可以通过拆解端盖完成更换，不需要将整个泵从管路上拆卸下来，大幅降低了现场维护的工时成本。齿轮的参数选择经过匹配计算，齿宽与模数的搭配兼顾了流量输出与运转平稳性，在额定转速下可以实现稳定的流量输出，不会出现明显的流量脉动，适合对压力波动敏感的输送场景。轴承部分采用滑动轴承与滚动轴承组合的支撑方式，靠近齿轮腔的一侧采用滑动轴承，可承受齿轮啮合带来的径向力，外侧采用深沟球轴承，既可以承受径向力，也能承受少量轴向力，延长轴系的整体使用寿命。在安装边界上，这款泵的轴向总长度控制在紧凑范围，

　　径向最大尺寸为壳体的外径尺寸，安装时需要预留端盖拆解的操作空间，也就是端盖外侧至少留出大于端盖直径的操作距离，方便后期拆卸维护，进出法兰的对接面需要保证与管路的同轴度，避免管路应力传递到泵体上，造成壳体变形或者轴系偏斜。泵的旋转方向有明确要求，进出油口的位置与齿轮旋转方向对应，反向旋转会造成介质流向反转，无法实现正常输送，装配时需要核对驱动电机的转向与泵体标注的转向一致。密封结构除了结合面的静密封，轴伸端采用骨架油封进行动密封，防止介质顺着轴向外泄漏，骨架油封的安装槽加工在端盖的轴孔位置，更换时只需要拆下外侧轴承压盖就可以取出旧油封，操作十分便捷。在实际工况应用中，这类泵可以输送润滑油、切削液、低粘度化工原料等介质，不适合输送含有大颗粒杂质的流体，否则会造成齿面磨损、间隙变大，降低泵的容积效率，因此在泵的吸入端通常需要配套安装过滤器，过滤掉介质中的固体颗粒，保护泵内部的精密配合部件。从结构细节来看，齿轮的齿面经过精加工，齿形误差控制在极小范围，保证啮合时的平稳性，减少运转时的噪音与振动，壳体内部的流道经过圆滑过渡处理，减少介质在流道内的阻力损失，提升泵的整体效率。端盖上的螺栓采用均匀分布的布局，紧固时按照对角线顺序拧紧，保证端盖与壳体之间的密封垫片受力均匀，避免出现局部间隙导致的泄漏问题。
