罗茨式三叶转子容积泵结构设计

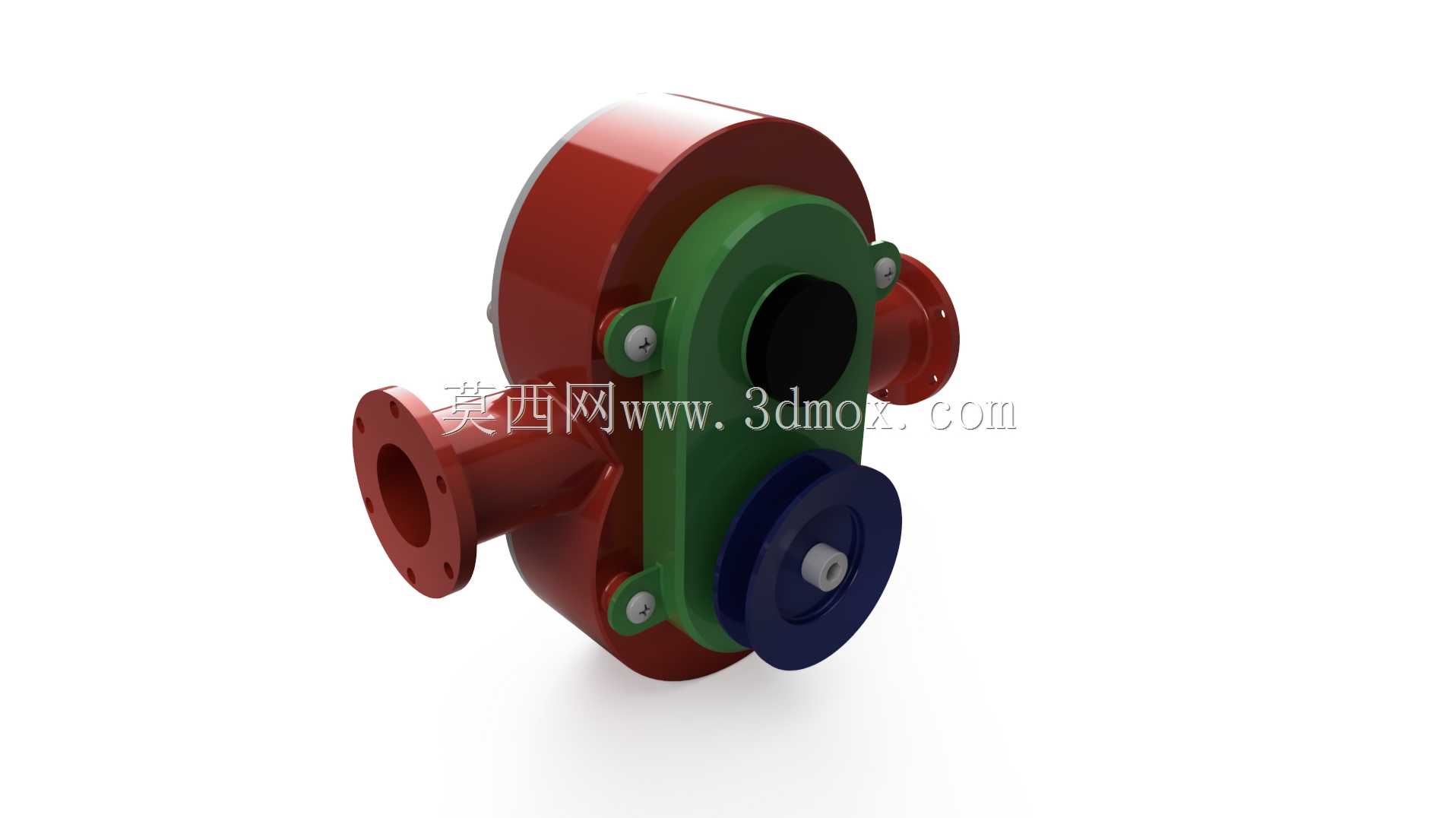

这款罗茨式三叶转子容积泵，是针对高粘度流体输送场景开发的正位移输送设备，核心应用覆盖食品加工、日化生产、市政排污、油气输送等多个工业领域，可平稳输送含固体颗粒的粘稠介质、腐蚀性浆料以及对剪切敏感的流体物料，不会破坏输送介质的原有物性，在果酱输送、污泥转运、原油短距离传输等工况中具备极强的适配性。设备核心功能依托一对同步反向旋转的三叶转子实现，转子与泵壳内壁、转子端面与端盖之间始终保持微小的可控间隙，运转过程中无接触摩擦，既避免了介质被过度剪切，也大幅降低了易损件的更换频率，同时三叶转子的结构设计相比传统两叶转子，输送脉动更小、运行噪音更低，流量输出更平稳，可实现连续无脉动的介质输送，出口压力稳定，不会出现普通离心泵输送高粘度介质时效率骤降的问题。设计阶段优先考量了安装适配性与维护便捷性，泵体采用对称式进出口法兰结构，支持水平、垂直多方向安装，可适配不同管线的布局需求，安装边界预留了充足的螺栓操作空间，日常维护时无需拆除连接管线即可打开端盖完成转子检查与间隙调整。泵壳采用一体化铸造成型后做精密内膛加工，内壁粗糙度控制在极低水平，减少介质挂壁残留，转子采用曲面流线型设计，运转过程中形成连续的密闭容腔，将入口侧的介质平稳推送至出口侧，容腔变化平缓无剧烈挤压，不会对输送的含颗粒介质造成破碎。整体结构采用螺栓快拆式连接，端盖与泵壳之间采用定位销精准定位，装配时无需反复调整同轴度，转子与轴的连接采用免键胀套结构，既保证了传动扭矩的可靠传递，也避免了键槽间隙带来的运转脉动，进出口法兰采用标准通用尺寸，可直接对接现有工业管线，无需额外制作转换接头，适配绝大多数常规工业输送场景的安装要求。
