法兰式手柄操作工业球阀结构设计

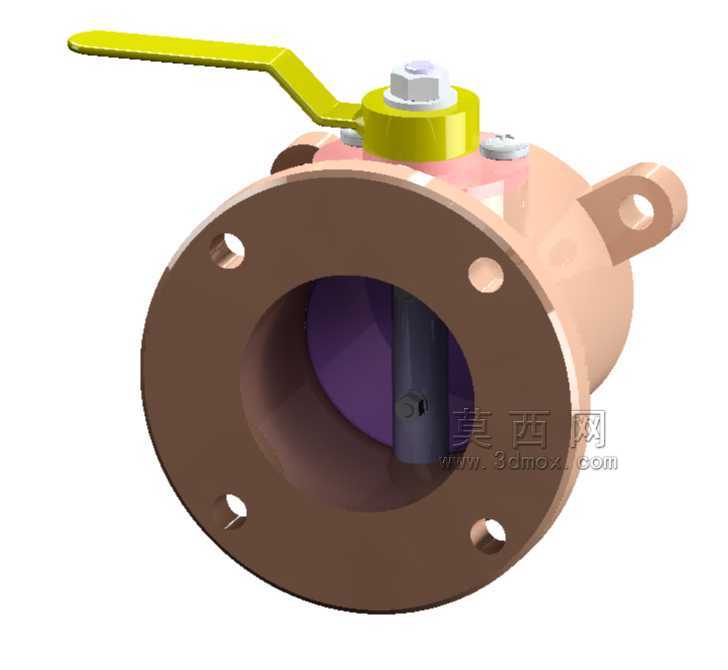

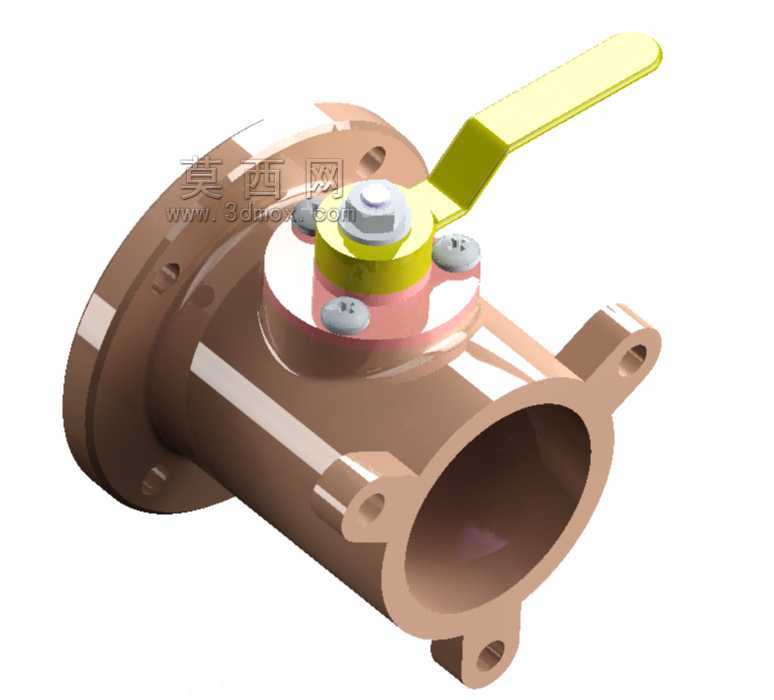

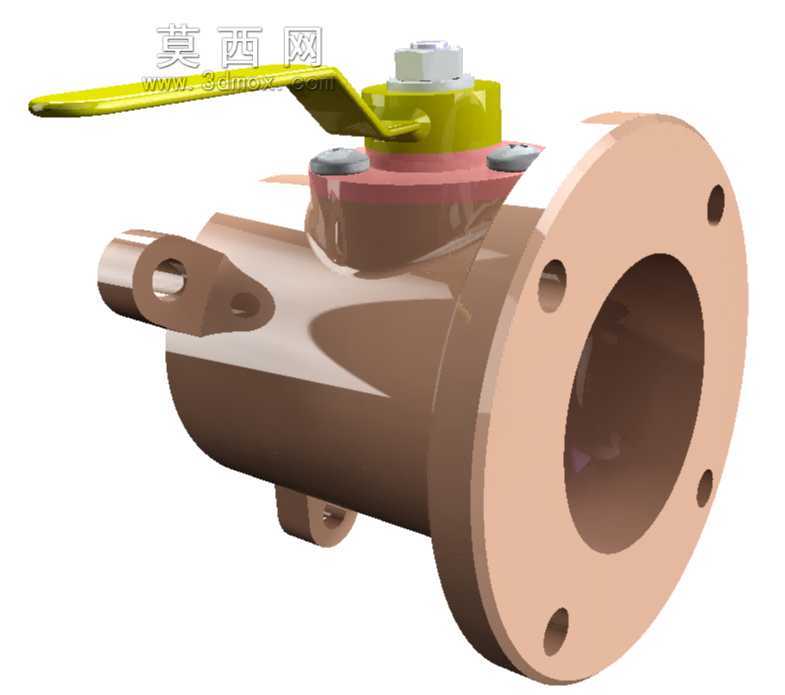

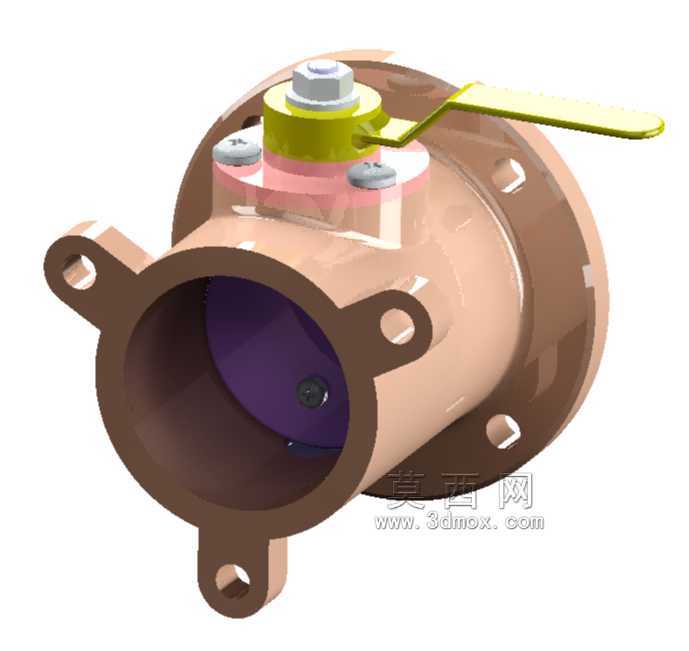

　　该款手动法兰球阀的结构设计，完全围绕工业流体管路的截断控制需求展开，在常规低压给排水、小型化工助剂输送、普通工况压缩空气管路这类场景中，这类带杠杆手柄的球阀是应用占比极高的通断控制部件，相比闸阀、截止阀，它的启闭行程极短，手柄扳动90度即可完成全开或全关动作，现场操作人员无需借助额外工具，徒手就能完成管路状态切换，日常巡检、应急截断的操作效率优势十分明显。从结构布局来看，模型完整还原了法兰球阀的核心组成：端部的法兰连接盘采用标准凸面法兰结构，盘面上均匀分布四个螺栓通孔，安装时可直接与管路侧的配对法兰通过螺栓紧固，法兰密封面的平面度、螺栓孔的位置度都严格遵循通用管路法兰的安装公差要求，能保证对接时密封垫片受力均匀，

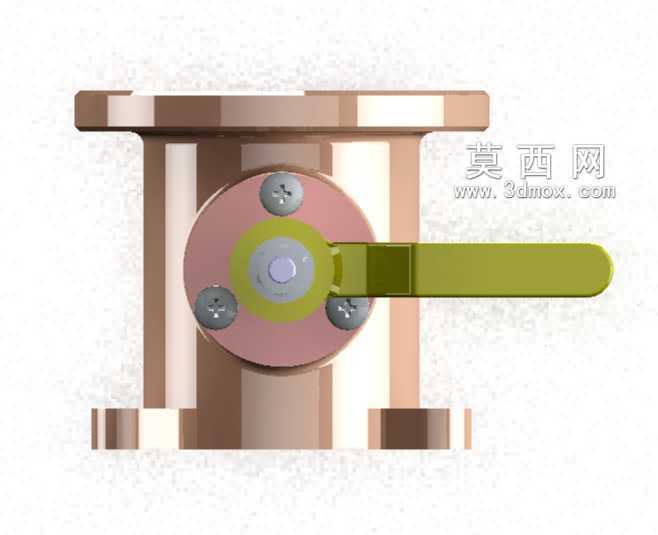

　　避免出现介质渗漏问题；阀体采用一体式铸造流道结构，内部通径为等径直孔设计，介质流经时的流阻极小，不会出现明显的压力损失，对于粘度偏高的流体介质也能顺利通过，不会在阀腔内部形成残留淤积。上部的阀杆密封结构采用了多层填料压合设计，阀杆穿过阀体上盖的位置，设置了填料压盖，通过两个对称布置的压紧螺栓调整填料的压缩量，可在长期使用出现密封磨损时，无需拆解整个阀门就能在线调整密封预紧力，大幅降低现场维护的工作量；顶部的操作手柄采用加长杠杆结构，手柄长度经过力矩匹配设计，在公称压力对应的额定工作压差下，操作人员无需施加过大的扳动力就能完成启闭动作，手柄表面做了防滑的结构处理，沾有少量油污、水渍的情况下也不会出现打滑脱手的问题。

　　设计过程中充分考虑了安装边界的适配性，阀门整体的轴向长度、法兰盘的外径、螺栓孔的中心距都匹配常用的管路安装尺寸，安装时不需要额外调整管路的预留间距，阀体下部设置的小型支撑凸台，可在大通径管路安装时提供辅助支撑，避免阀门长期受管路重力拉扯出现连接错位；侧部预留的带孔吊耳结构，方便吊装作业时穿入吊具，在大规格型号的安装场景中，能快速完成阀门的吊装对位，不需要额外焊接临时吊点，不会破坏阀体的防腐涂层。从功能特性来看，这款球阀的密封副采用软质密封结构，密封性能可靠，在额定工作压力范围内可实现零泄漏截断，阀球的转动配合间隙经过合理设计，既不会因为间隙过大出现阀球窜动，也不会因为间隙过小导致启闭卡涩，即使长期处于全开或者全关状态，

　　再次操作时也不会出现动作卡滞的问题。在三维建模过程中，所有配合面都按照实际加工公差进行了间隙预留，法兰螺栓孔、填料压盖螺栓孔、阀杆与手柄的连接位都做了对应的装配约束还原，可直接用于结构教学、装配干涉检查、管路布局模拟等场景，对于刚接触机械结构设计的人员来说，通过拆解这个模型可以快速理解法兰球阀的装配逻辑、密封原理、操作力矩传递路径，掌握这类通用工业阀门的设计要点；对于管路设计人员来说，可直接将该模型导入装配环境，进行管路布局的干涉检查，提前核对安装空间是否满足手柄扳动的操作需求，避免现场安装时出现手柄被周边设备、管线阻挡无法正常操作的问题。需要注意的是，这类手动球阀仅适用于管路的通断控制，不建议用于节流调节工况，如果长期处于半开状态，高速流动的介质会持续冲刷阀球密封面，很快就会造成密封面磨损，导致阀门关闭不严出现内漏，这也是在选型和使用过程中需要明确的应用边界。
