双活塞往复式邦巴泵内部结构展示

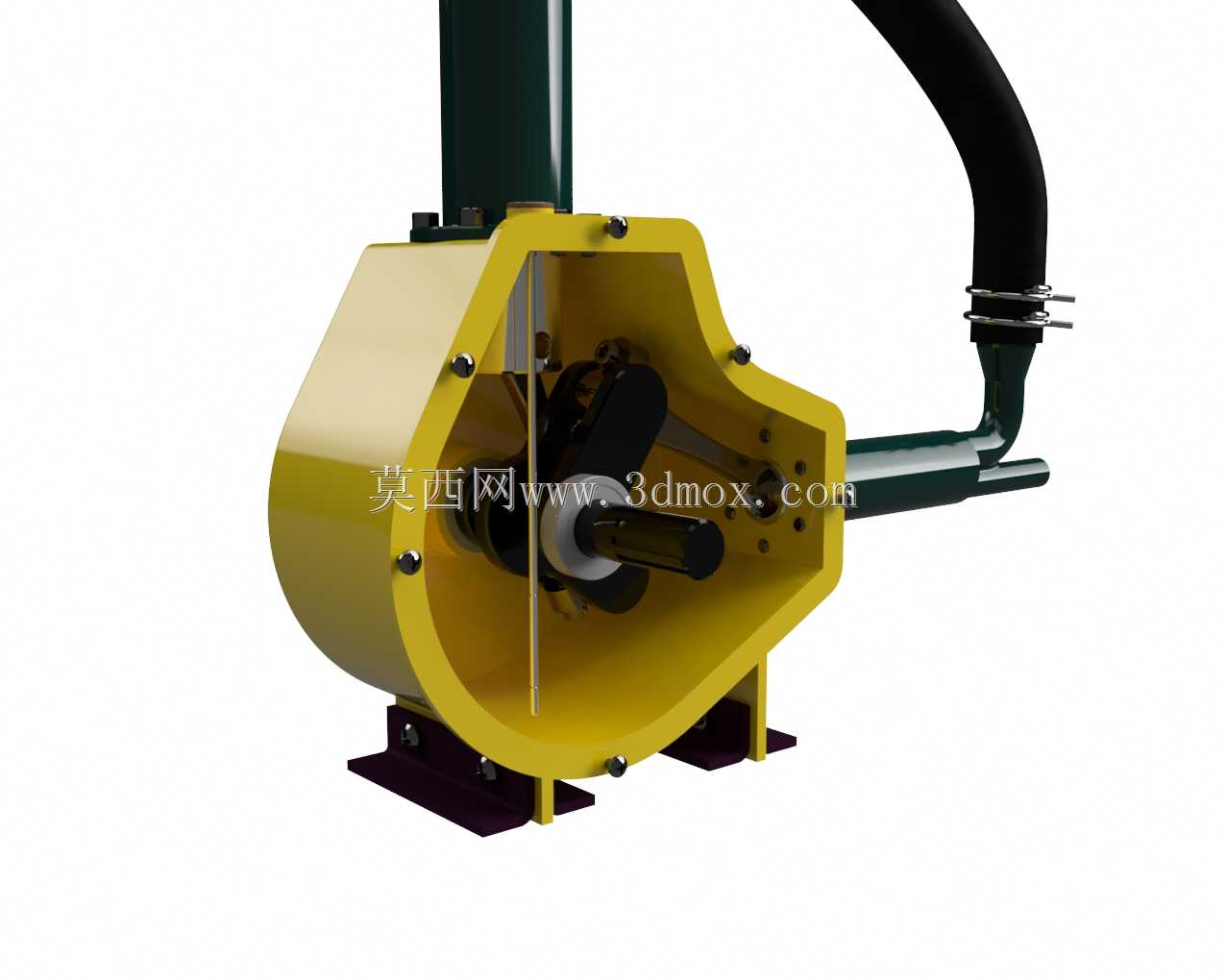

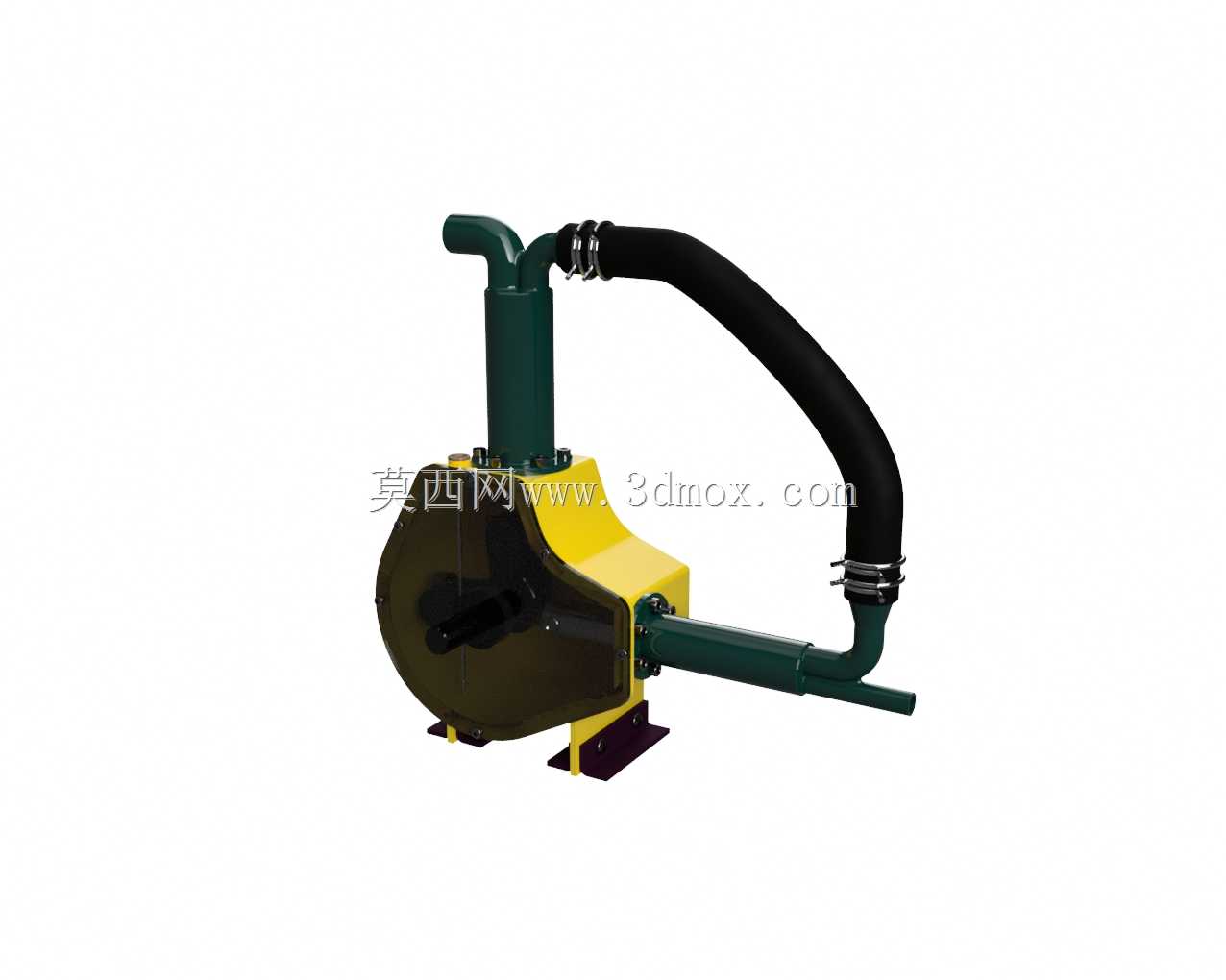

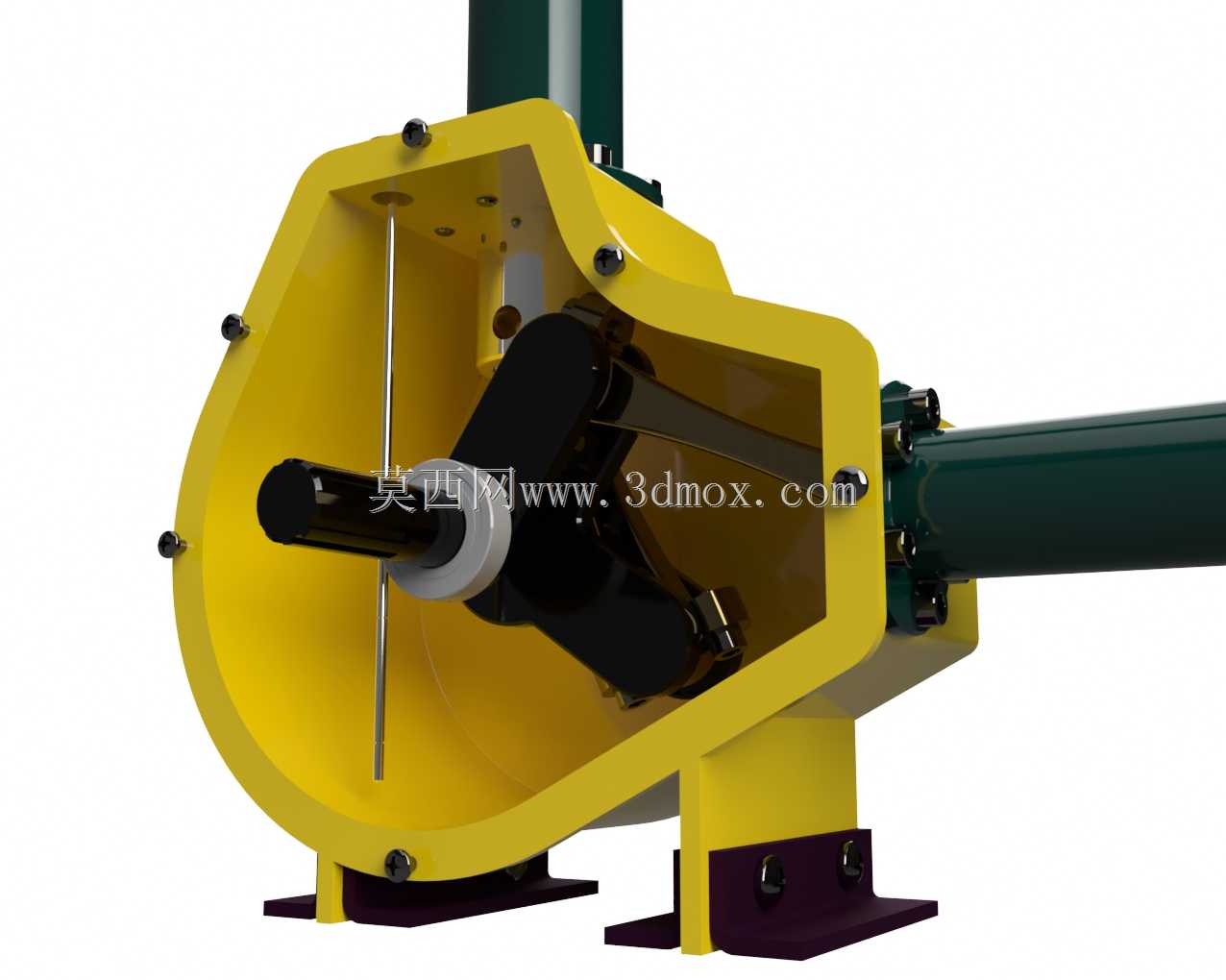

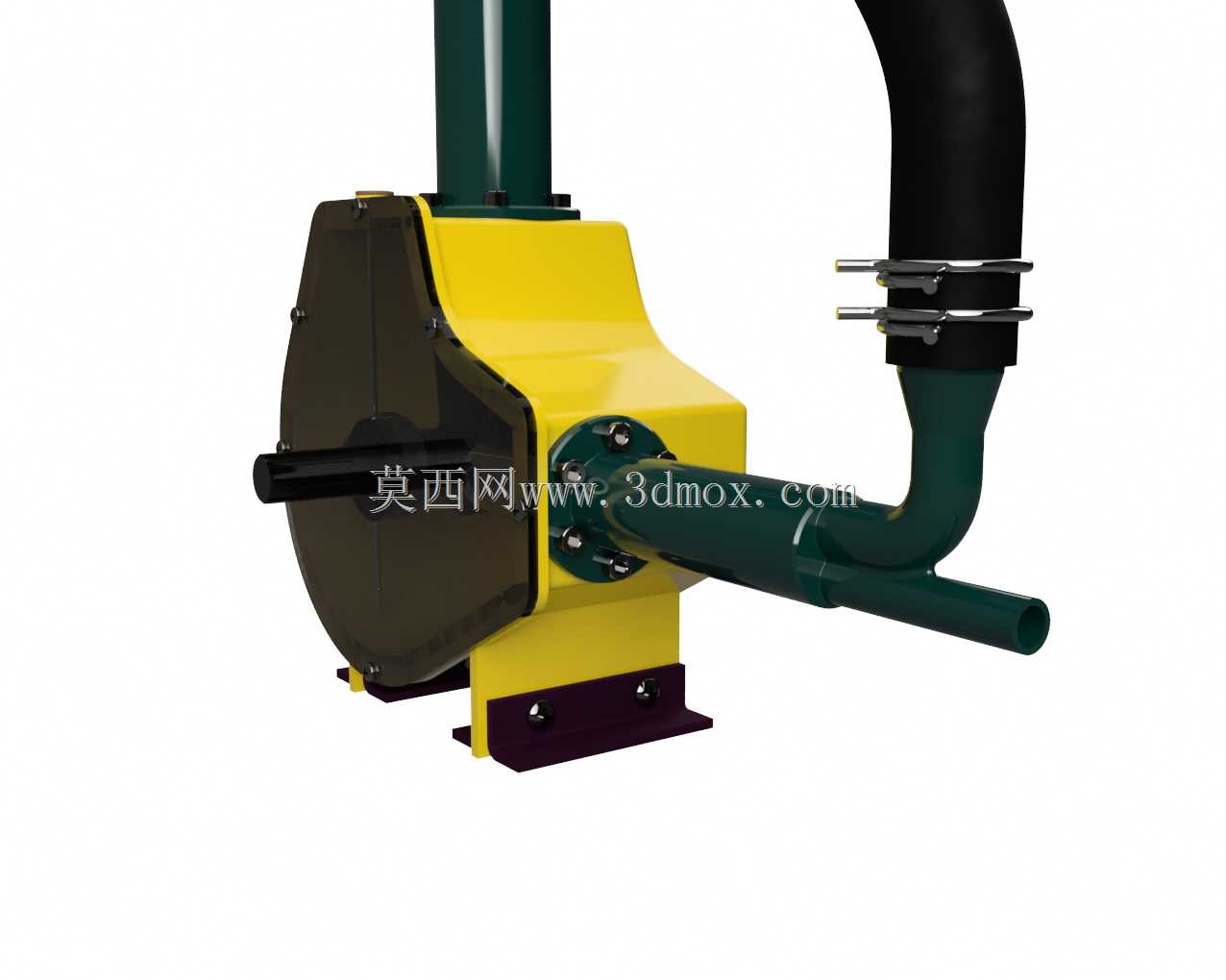

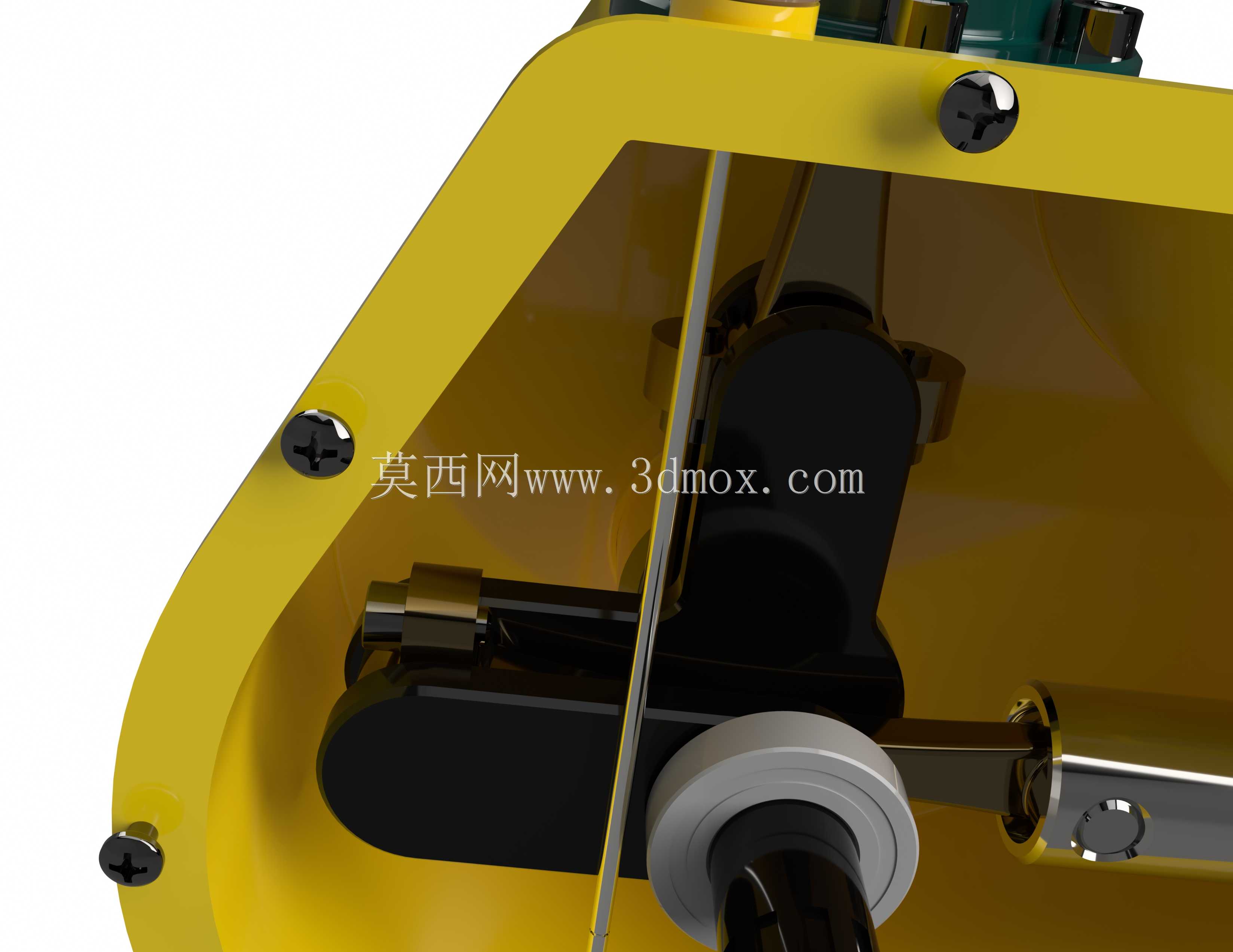

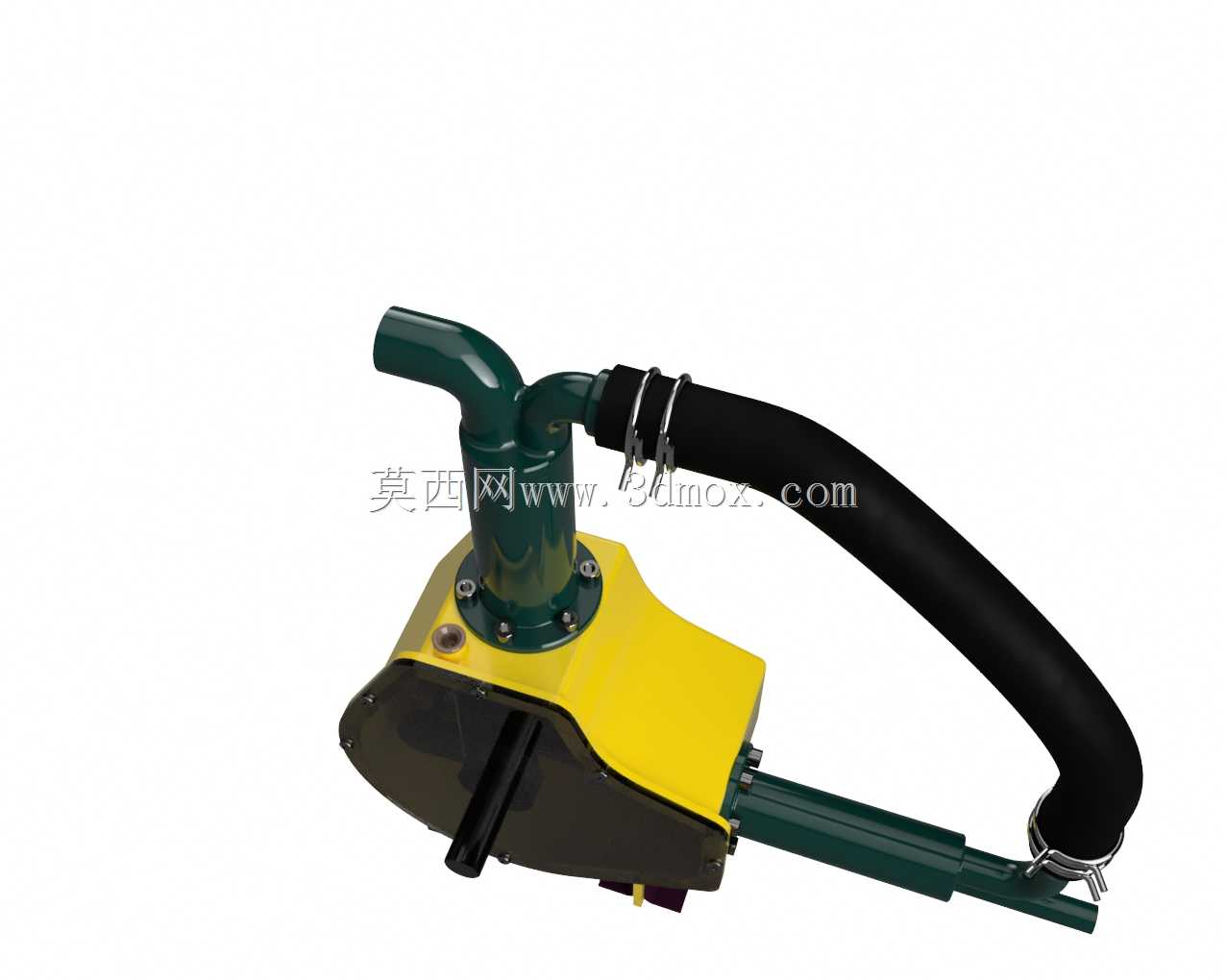

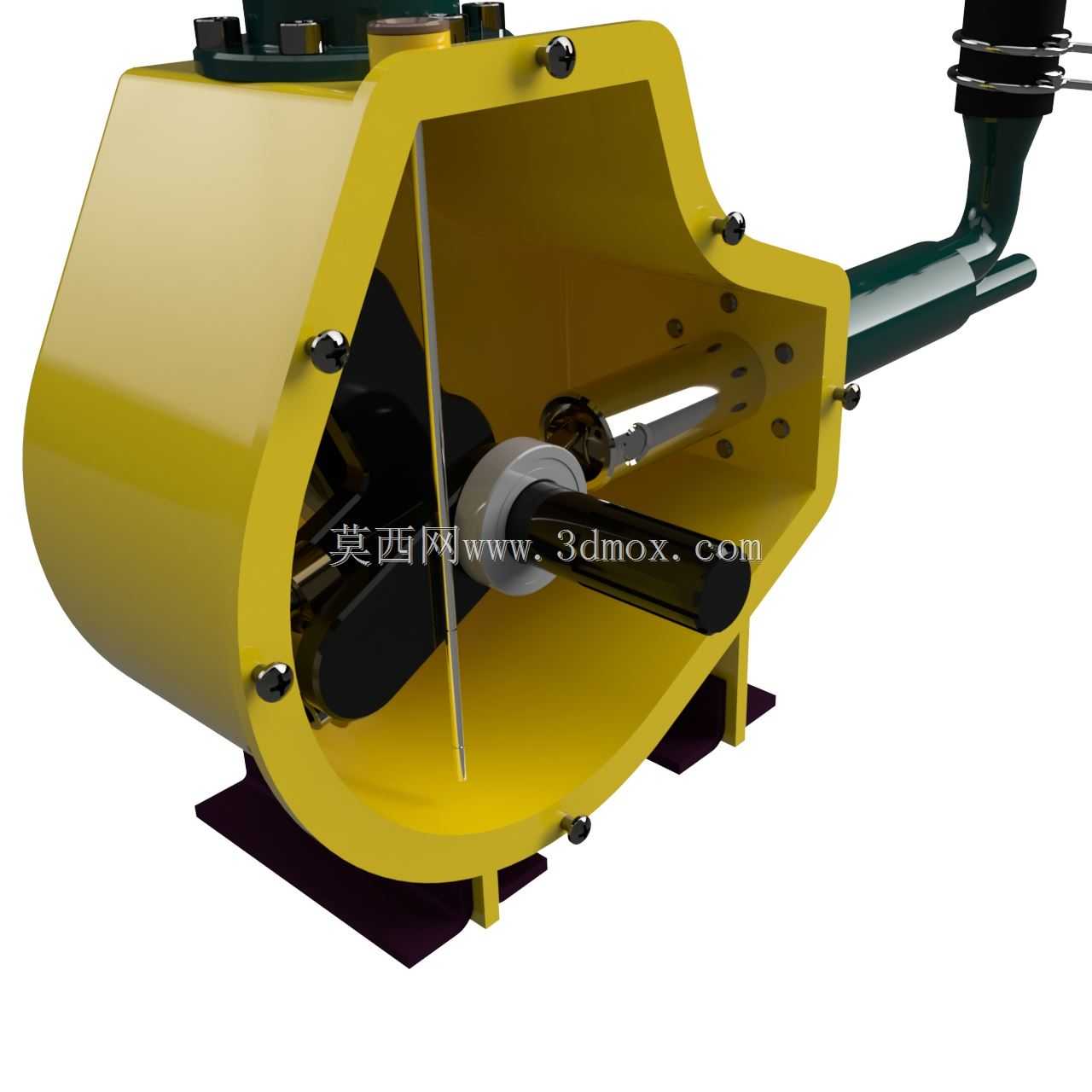

这款双活塞泵的结构设计围绕中低压流体输送场景展开，常见于小型化工流体加注、实验室试剂循环、小型农用喷灌供水等工况，核心功能是通过曲柄连杆机构带动双活塞做往复运动，配合单向阀组完成流体的吸入与加压排出，相比单活塞泵输出压力波动更小，流量连续性更优。从结构布局来看，泵体采用剖分式黄色涂装壳体，既方便内部传动组件的装配检修，也能通过壳体的加强筋结构提升整体刚性，承受活塞往复运动产生的交变载荷。内部传动端将旋转输入轴的回转运动，通过偏心曲柄转化为两个活塞的直线往复动作，活塞与缸筒之间采用密封件配合，避免输送流体泄漏到传动腔，同时传动腔预留润滑脂填充空间，降低运动副的磨损速率。安装端采用底部带安装孔的支脚结构，两个支脚对称分布在泵体下方，安装时可通过螺栓直接固定在安装基座上，安装边界需要预留输入轴的轴向连接空间，输入轴伸出端用于连接驱动电机或者带轮传动组件，顶部的管路接口用于连接吸入管路，侧部的接口连接排出管路，管路接口的同轴度在设计时做了公差约束，避免安装管路时产生额外应力作用在泵壳上。设计过程中优先考虑了运动部件的动平衡，偏心曲柄的配重块抵消活塞往复运动产生的惯性力，降低泵运行时的振动幅度，壳体的外形轮廓并非规则几何体，而是根据内部组件的运动包络做了适配性设计，在完全容纳曲柄、连杆、活塞运动行程的前提下尽可能压缩壳体体积，减少整机占用空间。活塞的行程长度与缸筒内径经过匹配计算，兼顾输出流量与压力参数，缸筒与壳体采用分体式装配结构，后期更换密封件或者缸筒时无需整体更换泵壳，降低维护成本。进出口流道在壳体内部做了圆弧过渡处理，减少流体在流道内的阻力损失，避免直角拐角处产生湍流影响输送效率，同时单向阀组的安装位置靠近活塞腔，缩短流体换向路径，降低容积损失。
