机夹式可转位车削刀具三维结构设计

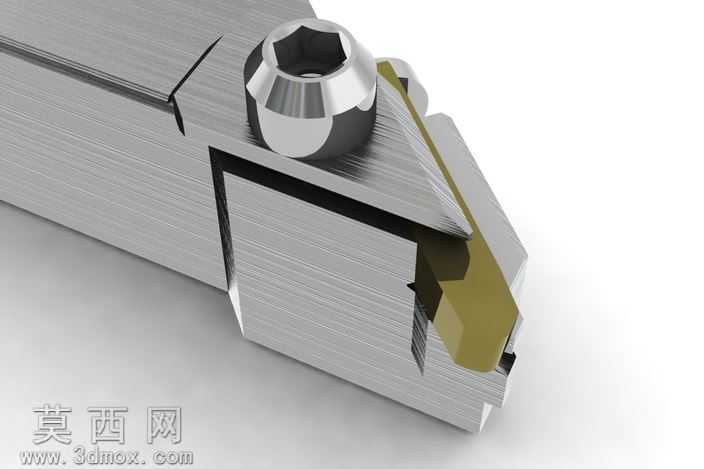

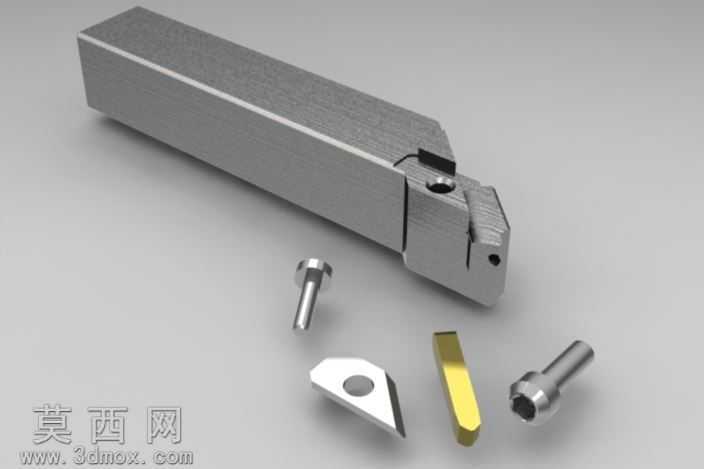

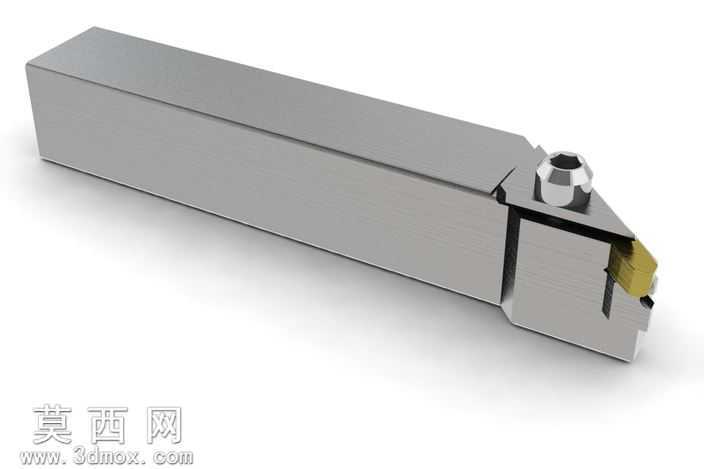

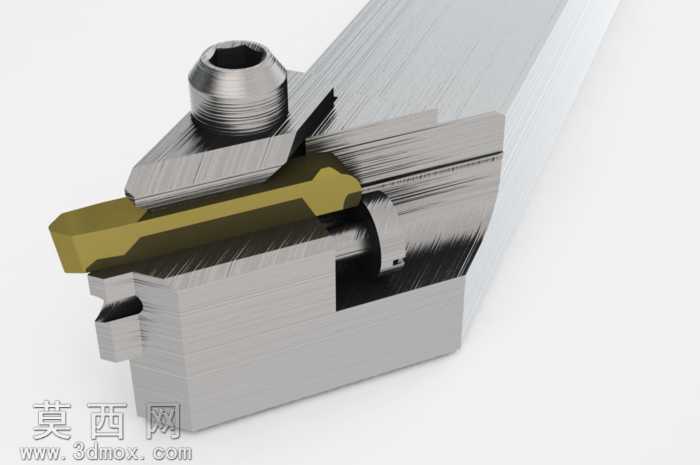

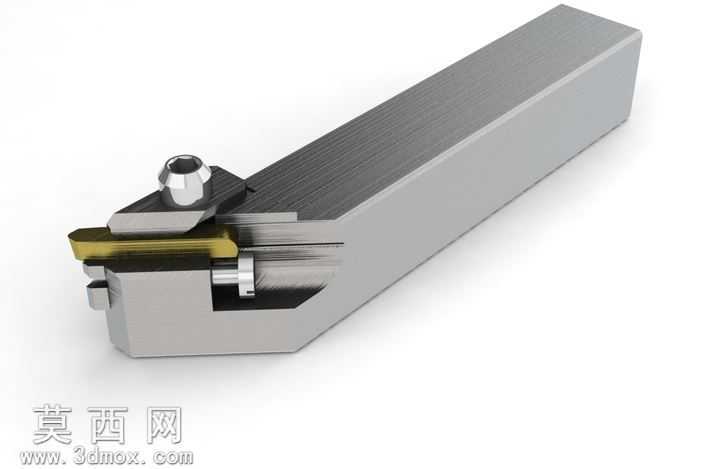

本作品为机夹式可转位车削刀具的三维设计模型，建模过程严格遵循机械加工刀具的实际生产装配逻辑，在三维建模软件中采用自底向上的装配建模思路完成整体构建。首先完成刀体基体的建模，刀体作为整个刀具的承载基础，建模时精准还原了其定位槽、夹紧螺钉安装孔、刀片支撑面的结构尺寸，对刀体表面的拉丝纹理质感进行了材质参数调试，采用金属拉丝材质节点，调整金属粗糙度、反射率参数，还原硬质合金刀体的哑光金属质感，同时对刀体的棱角做了符合实际加工要求的微小倒角处理，避免出现建模中常见的尖锐直角不符合加工工艺的问题。其次完成内六角夹紧螺钉的独立建模，还原了螺钉头部内六角驱动结构、螺纹段的牙型细节，对螺钉头部的高光金属质感做了单独的材质渲染设置，模拟经过表面抛光处理的紧固件金属光泽，确保螺钉与刀体安装孔的装配间隙符合实际机械装配公差要求，既保证装配定位的准确性，也还原真实装夹的配合状态。然后完成可转位硬质合金刀片的建模，刀片采用多边形切削刃结构，建模时精准还原了刀片的定位斜面、切削刃口的微小倒棱结构，刀片材质采用硬质合金的金属陶瓷质感参数，调整漫反射与高光参数，区分刀片与刀体、螺钉的材质视觉差异，刀片与刀体定位槽的配合面做了贴合度校验，确保装夹后刀片定位准确无偏移。最后完成刀片下方的调整垫片建模，垫片采用铜合金材质，渲染时调整材质的暖金色金属质感，还原铜质垫片的视觉特征，垫片的厚度尺寸与刀体槽深、刀片厚度做了参数化关联，保证装配后刀片的伸出高度符合车削加工的悬伸要求。整体渲染采用影棚级三点布光方案，主光源模拟硬质光打亮刀具主体结构，辅光源补全暗部细节避免出现死黑区域，轮廓光勾勒刀具的边缘轮廓，突出金属零件的立体感与材质层次，渲染角度选取最能体现刀具装夹结构的斜俯视角度，清晰展示螺钉夹紧、刀片定位、刀体槽型的核心结构，整个模型的结构设计完全参考实际可转位车刀的装夹原理，所有配合结构均符合机械加工刀具的设计规范，可用于刀具结构教学、加工工艺演示等场景。
