垂直输送用链式斗式提升输送结构

　　在散状物料的垂直输送作业场景里，这类链式斗式提升结构的应用覆盖了粮食加工、建材生产、矿物分选、化工原料转运等多个工业领域，主要承担粉状、颗粒状、小块状散料从低位进料点到高位出料点的密闭式垂直输送任务，相比带式斗提结构，链式牵引的形式能适配更高的提升高度、更大的单斗装载量，也能应对温度稍高、磨琢性偏强的物料输送需求，避免带式牵引易打滑、不耐高温磨损的问题。

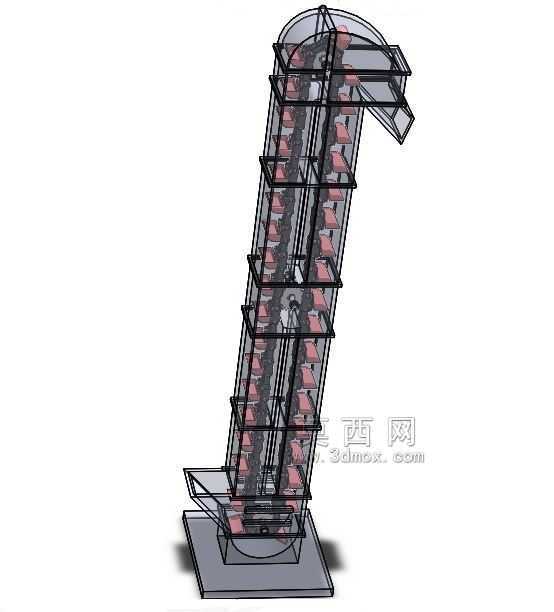

　　从实际作业的功能特性来看，该结构采用双排牵引链条作为承载牵引构件，料斗按固定节距均匀安装在链条上，下部机壳内设置张紧机构，可根据链条磨损后的伸长量调整张紧行程，避免链条松脱卡滞；上部区段设置驱动链轮组件，动力通过链轮与链条的啮合传递，带动料斗沿机壳内部的导轨做闭环循环运动。进料段采用逆向进料设计，物料从下部进料口进入后直接被上行的料斗舀取，减少进料段的物料撒落与回料问题；上部出料段采用重力与离心混合式卸料，料斗运行至上部链轮处转向时，斗内物料在离心力与重力的共同作用下沿出料溜槽卸出，适配不同堆积密度、不同粒度的散料卸料需求，机壳全程采用密闭式结构，能减少输送过程中的粉尘外溢，改善作业现场的环境，也避免外界杂质混入输送物料中。

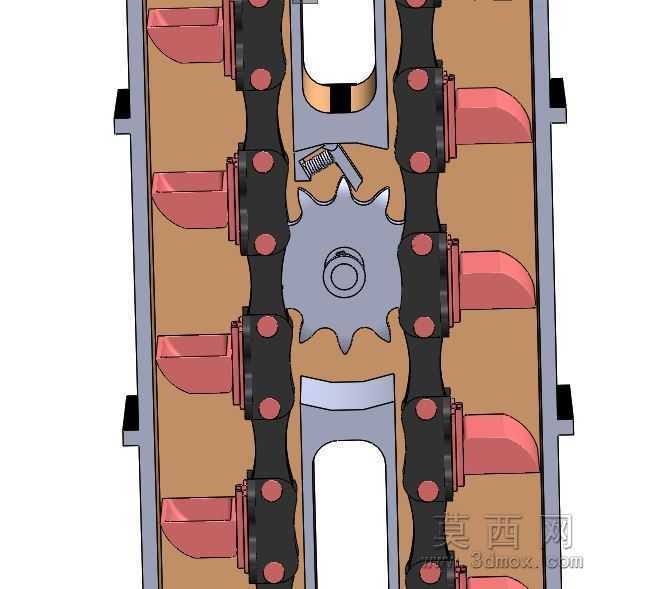

　　在结构设计的思路上，建模过程中优先保证牵引链条的运行轨迹顺滑，上下链轮的分度圆直径与链条节距严格匹配，避免啮合过程中出现卡链、跳齿问题；料斗的安装角度经过反复校核，既要保证舀料时的填充率足够，也要避免上行过程中物料从斗内撒落，同时兼顾卸料时的物料卸净率，减少斗内残留物料带来的回料问题。机壳分段采用模块化设计，不同提升高度的需求可通过增减中间机壳段的数量实现，无需重新设计整体结构，降低系列化设计的成本；中间壳体内部设置导向导轨，限制料斗与链条在运行过程中的横向摆动，避免高速运行时料斗剐蹭机壳内壁产生异响与磨损。下部张紧机构采用重锤式与螺旋调节结合的形式，既可以通过重锤实现自动张紧补偿链条磨损伸长，也可通过螺旋结构进行初始安装时的张紧度校准，适配不同工况下的张紧需求。

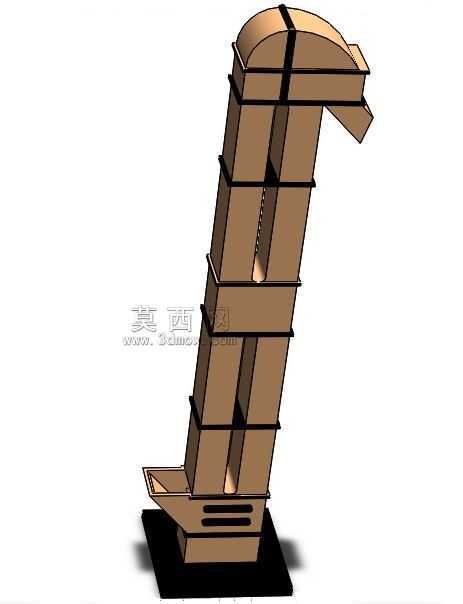

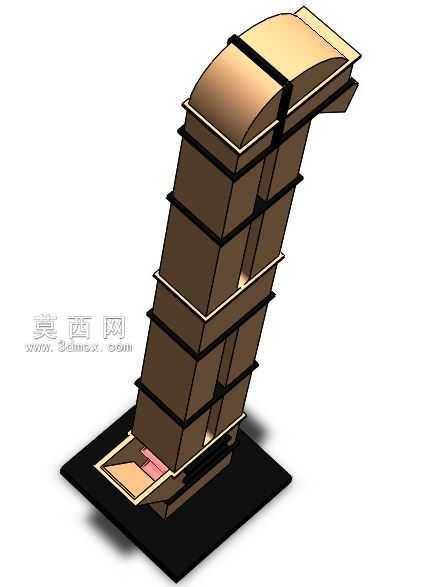

　　从安装边界与外形尺寸的适配角度来看，该结构的整体横截面尺寸相对紧凑，相比同输送能力的倾斜式输送机，占用的厂区平面面积极小，适合厂区空间紧张、需要垂直跨楼层输送物料的场景；安装时需要保证上部驱动段、中间机壳段、下部进料段的同轴度误差控制在允许范围内，避免链条运行时出现偏磨；设备的进料口位置可根据现场来料方向调整为正面进料或侧面进料，出料口也可根据后续设备的接料位置调整出料方向，适配不同的厂区工艺布局。设备的基础载荷需要根据整体提升高度、料斗装载量、运行动载荷综合核算，保证下部基础的承载能力足够，避免运行过程中出现设备晃动；驱动端需要预留足够的检修空间，方便后期更换链轮、轴承等易损件，下部机壳也需要设置检修门，方便处理堵料、更换料斗等日常维护作业。

　　建模过程中对所有运动部件的干涉情况做了全行程校验，链条与链轮、料斗与机壳、料斗与导轨之间在全循环行程内均无剐蹭干涉，各连接部位的紧固件选型、密封结构的设置都符合散料输送设备的设计规范，可直接用于同类型设备的结构参考、选型方案演示，也可作为课程设计、设备改造的三维结构参考依据，能直观展示链式斗提的内部结构组成与物料输送的运行逻辑。
