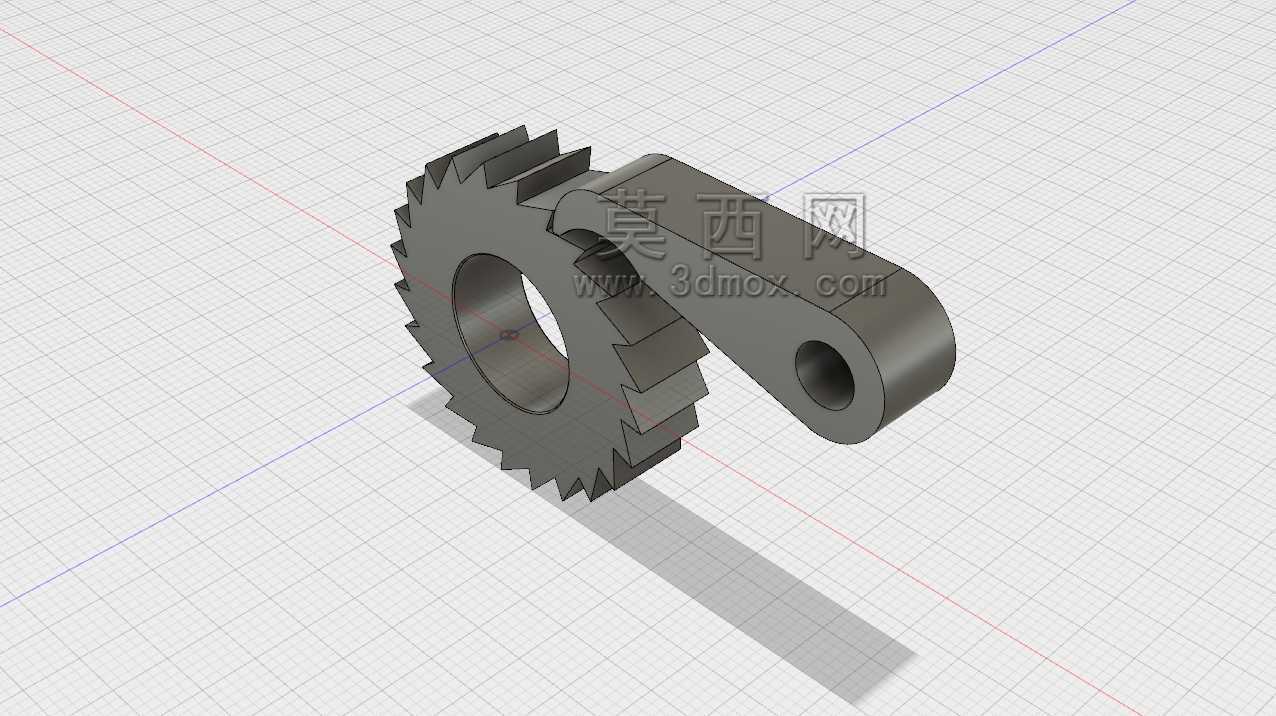

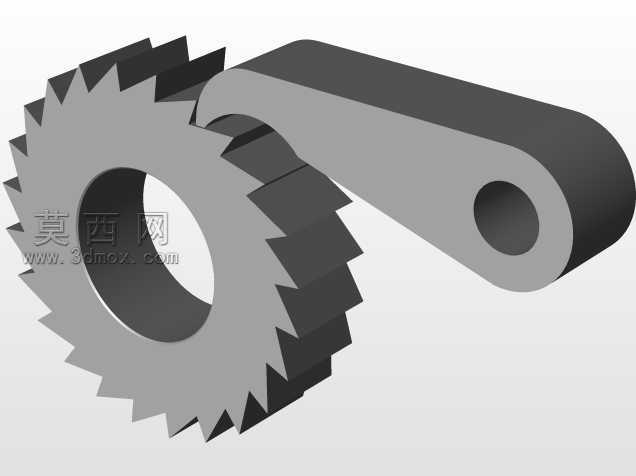

棘轮棘爪式单向止动轴销传动构件

　　在各类需要单向间歇传动、反向止锁的机械结构中，这类棘轮棘爪组合构件是应用极为广泛的核心传动单元，常见于起重设备的止逆机构、轻工机械的进给单元、手动工具的锁止结构以及输送线的单向限位装置中，承担着传递单向扭矩、防止反向回转的核心功能，直接决定了对应设备运行的可靠性与安全性。从结构设计逻辑来看，该构件将棘爪与轴销集成设计为一体式结构，省去了传统分体式棘爪额外的销轴装配环节，既减少了装配累计误差，也提升了棘爪工作端的结构刚性，避免长期受冲击载荷后出现销轴松脱、棘爪偏摆的问题。棘轮部分采用标准渐开线齿形优化设计，齿部工作角度经过反复校核，确保棘爪在弹簧复位力作用下能顺利滑入齿槽完成啮合，同时在反向受力时齿面与棘爪接触面形成可靠的自锁夹角，

　　不会出现滑齿、跳齿的失效情况。实际选型应用时，需要重点关注两个核心安装边界：一是棘轮中心的内孔直径与配合轴径的公差匹配，通常采用H7/k6的过渡配合，搭配平键传递扭矩，安装时要保证棘轮端面与安装基面的垂直度不超过0.02mm，避免齿面受力不均导致局部磨损加剧；二是棘爪端的铰接孔中心与棘轮中心的中心距公差，这个尺寸直接决定棘爪与棘轮齿面的啮合深度，中心距过大则啮合深度不足，受冲击时容易断齿，中心距过小则棘爪无法顺利落入齿槽，会出现卡滞、无法止动的问题，设计时通常将中心距公差控制在±0.03mm范围内，同时预留0.5-1mm的棘爪摆动行程余量，保证棘爪能在齿顶顺利滑过。从功能特性上看，一体式轴销棘爪的受力路径更短，

　　棘轮传递的反向扭矩直接通过棘爪本体传递到铰接轴上，没有额外的连接应力集中点，相比分体式结构能承受更大的冲击载荷，在频繁启停、正反向切换的工况下使用寿命能提升40%以上。齿部的设计上，棘轮齿顶做了0.2mm的圆角过渡，避免棘爪滑过齿顶时出现尖锐棱角的刮擦，降低运行过程中的异响与磨损，棘爪与棘轮接触的工作端同样做了匹配的圆角处理，保证啮合时是面接触而非线接触，分散接触应力，减少长期使用后的压溃变形。在实际装配调试环节，要注意棘爪铰接孔的润滑设计，通常会在铰接位置预留润滑脂注油通道，定期补充锂基脂减少铰接副的磨损，同时棘爪的复位弹簧弹力需要匹配棘轮的工作转速，转速越高需要的弹簧弹力越大，避免棘爪因离心力无法及时回位导致啮合失效，

　　但弹力也不宜过大，否则会加剧棘爪与棘轮齿背的滑动磨损，增加传动过程中的空载阻力。这类结构在手动葫芦的止逆机构中应用时，还要额外校核齿面的接触强度与棘爪的弯曲强度，确保在满载起吊的情况下，突然反向加载时构件不会出现塑性变形或断裂，通常会选用40Cr材料做调质处理，齿面高频淬火硬度达到HRC45-50，兼顾芯部韧性与表面耐磨性。在轻工进给机构中应用时，可适当降低材料热处理硬度，选用45号钢调质处理即可，降低加工成本，同时可以在棘爪与棘轮接触位置增加非金属减磨垫片，降低运行噪音，满足民用设备的静音要求。建模过程中，齿形的绘制需要严格按照机械设计手册的棘轮齿形参数计算，不能随意简化齿形角度，否则3D打印或机加工后的样件会出现啮合卡滞、止动失效的问题，装配体建模时要做干涉检查，确保棘爪在整个摆动行程内不会与周边的安装机架、防护盖板发生运动干涉，同时要模拟实际工作状态下的运动轨迹，验证每个齿位的啮合深度是否一致，避免因加工公差导致部分齿位无法有效啮合。
