三球式金属连接手柄结构设计

　　这类带球形端头的金属手柄构件，常应用在需要手动操作锁紧、定位、调节的设备工位上，比如工装夹具的锁紧端、检测设备的调节拨杆、小型实验装置的操作手柄，相比普通直柄结构，球形端头的设计能在操作时提供更明确的触感反馈，避免操作过程中手部滑脱，尤其是在设备表面沾有少量切削液、润滑油脂的车间工况下，圆润的球面不会像棱角结构那样刮擦操作手套，也能降低误碰时的磕碰损伤风险。

　　从结构设计逻辑来看，整个构件采用一体化金属成型思路，握持段做了符合人体手部握持弧度的收腰造型，靠近握持端的位置做了直径略大于杆身的限位凸台，这个凸台的作用是在手柄推入对应安装孔位时提供硬限位，避免手柄过度插入导致安装座受力变形，同时也能在抽拉操作时给手部提供施力的抵靠面，不需要额外加装卡簧或者限位销就能完成轴向定位，减少装配时的零件数量。杆身部分采用等直径圆杆设计，直径尺寸匹配常规的直线轴承、导向套安装公差，能直接适配市面上标准的导向类配件，不需要单独定制配套衬套，降低后续设备维护的配件采购成本。

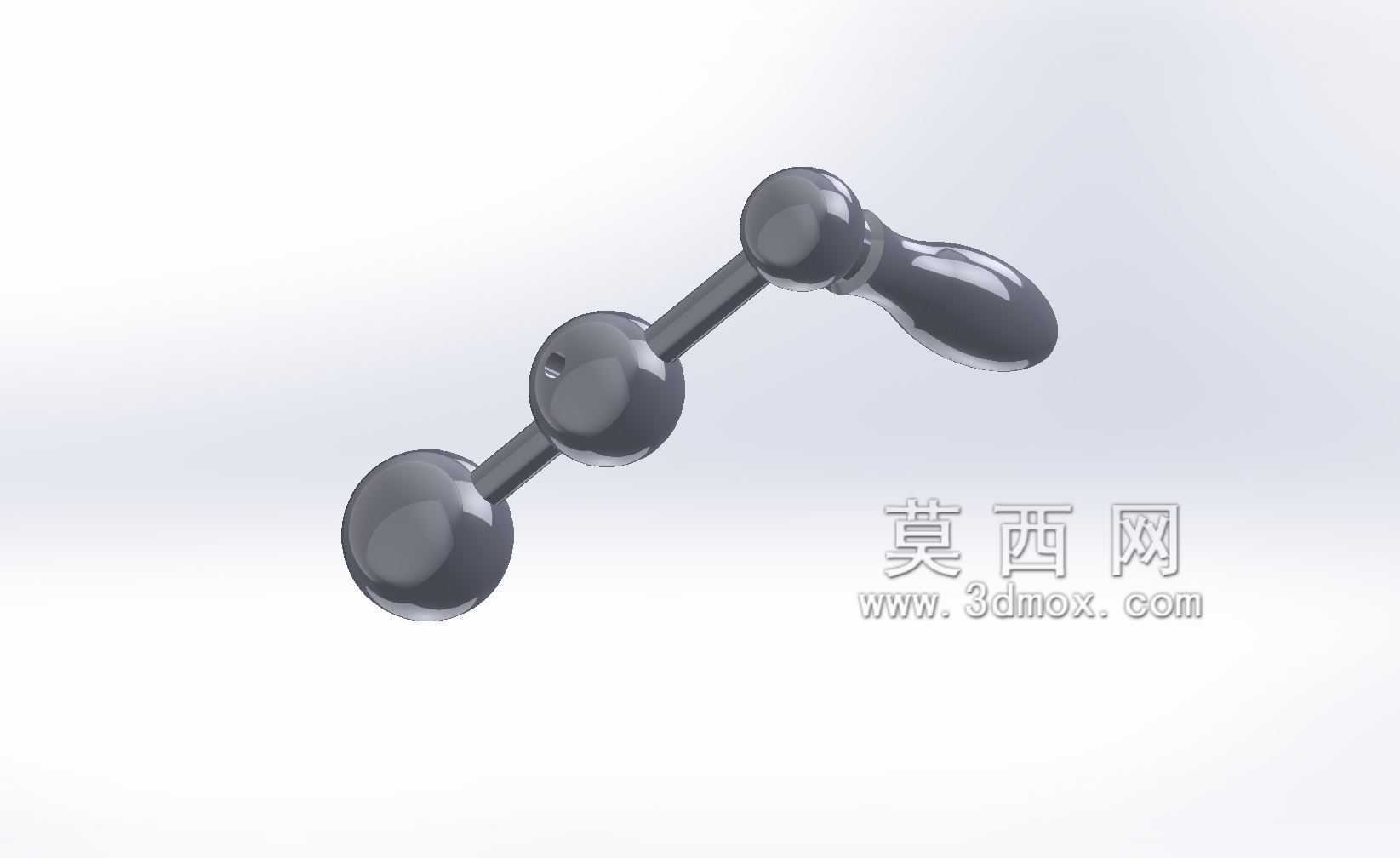

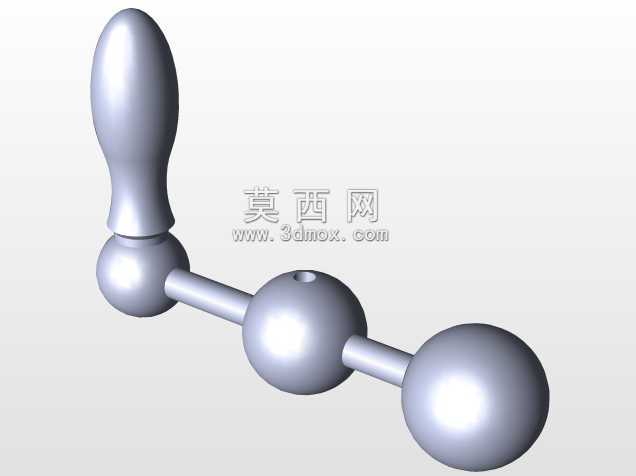

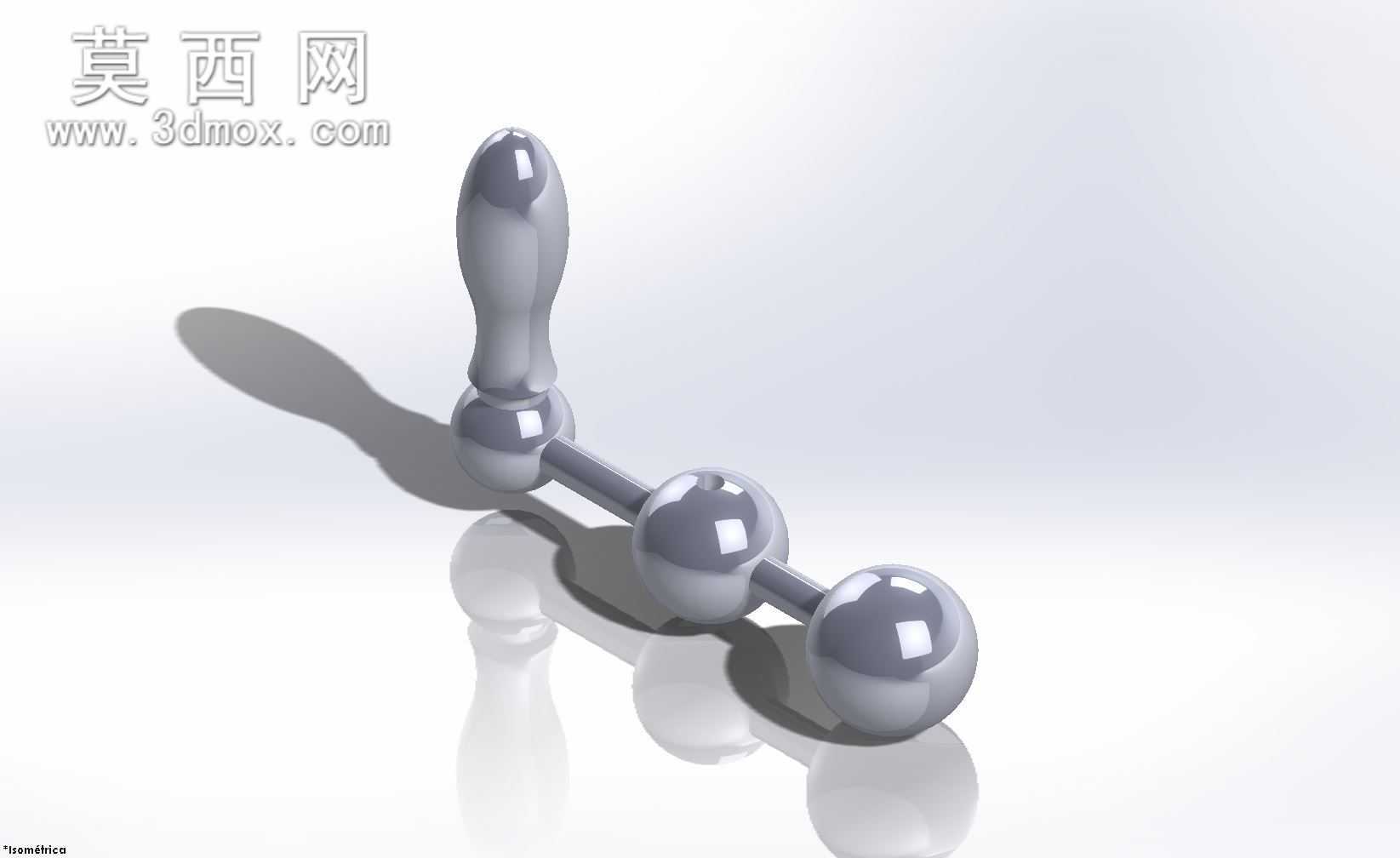

　　三个沿杆身轴向排布的球形端头，各自承担不同的功能作用：最靠近握持段的球体主要作为行程限位的触发点，当手柄推到工作位置时，这个球体会压合安装座上的微动开关或者定位弹珠，给设备传递到位信号；中间位置的球体主要作为滑动过程中的导向支撑，球面和导向套内壁的接触为点接触形式，相比整段杆身的面接触，滑动阻力更小，也不容易因为杆身轻微变形出现卡滞；最远端的球体作为操作执行端的连接点，球面结构可以和带内锥面的锁紧套配合，实现无间隙的锁紧定位，相比圆柱端头的线接触锁紧，球面和锥面的配合能自动对中，抵消安装时的少量同轴度误差，锁紧后的重复定位精度可以控制在0.02mm以内，满足普通工装的定位精度要求。

　　在安装边界的设计上，整个构件的最大外径出现在三个球形端头位置，设计时已经预留了和安装座之间的单边0.5mm间隙，安装时只需要在安装座上加工出对应直径的贯通孔，在对应锁紧位置加工锥面定位槽即可，不需要额外加工复杂的型面。握持段的长度按照成年人手掌握持的舒适尺寸设计，握持时手掌能完全包裹住收腰段，手指不会和安装座表面发生干涉，抽拉或者旋转操作时的施力角度可以在0到15度范围内自适应调整，不会因为安装角度的微小偏差导致操作费力。构件的表面采用高光金属处理，一方面是降低表面粗糙度，减少滑动时的摩擦系数，另一方面光滑的表面不容易积存车间的粉尘、切屑，日常维护时只需要用棉布擦拭即可，不需要特殊的防锈处理，材质本身的防锈性能就能满足常规车间的使用环境要求。

　　实际应用中，这类手柄结构也可以根据不同的设备行程需求，调整杆身长度和球体的排布间距，比如长行程应用时可以适当增加杆身直径，提升构件的整体刚性，避免长杆受力后出现弯曲变形；轻载操作场景下也可以适当缩小球体直径，减轻整个构件的重量，降低操作时的劳动强度。设计时已经做了应力集中的规避处理，球体和杆身的衔接位置都做了圆角过渡，在反复抽拉、旋转的交变载荷下，不会在衔接位置出现应力断裂的情况，经过上万次的操作循环后，结构尺寸的变形量可以控制在允许的公差范围内，满足工业设备长期使用的耐久性要求。
