车床操作三幅式带握柄手轮结构

　　这款手轮是车床进给操作单元的核心手动操控部件，主要安装在车床的溜板箱、进给箱以及尾座端的调节轴端，是一线机床操作人员日常调整工件装夹位置、控制进给量、切换传动档位时直接接触的操作构件。在普通卧式车床的日常作业场景里，操作人员通过转动该手轮，可实现拖板的纵向、横向微量移动，完成车削前的对刀操作、切削过程中的进给量微调，以及尾座套筒的伸缩控制，其操作手感直接影响加工精度的控制效率。

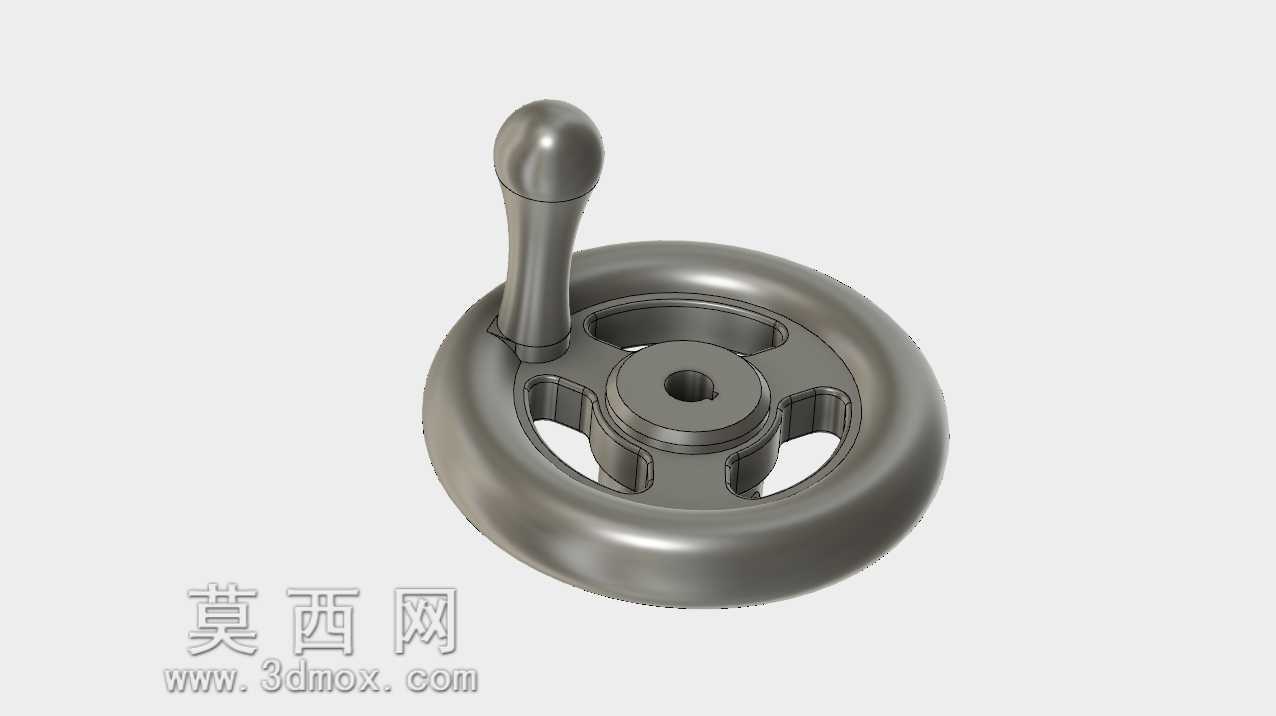

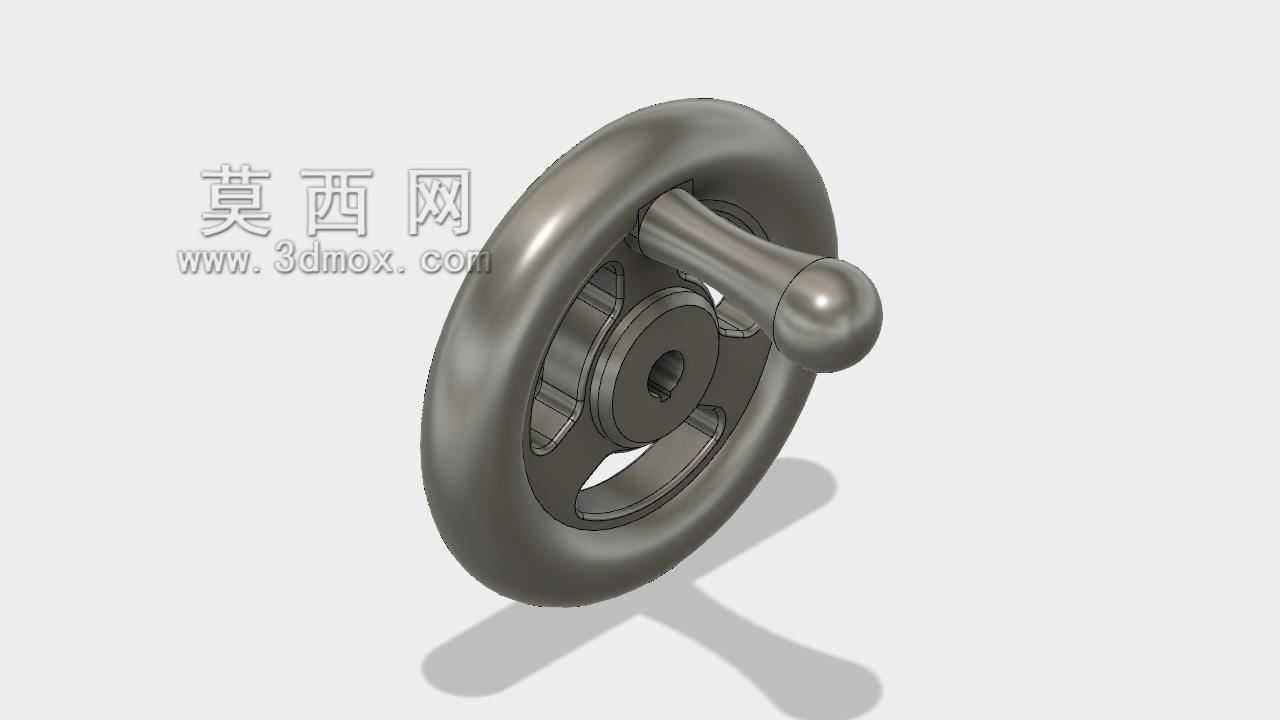

　　从功能特性来看，该手轮采用三辐条轮缘搭配独立旋转握柄的结构设计，轮缘做了大圆弧过渡的加厚处理，握持时手掌贴合度高，转动施力时不会出现硌手的情况，即便操作人员佩戴劳保手套操作，也能稳定传递扭矩。侧置的握柄与轮辐之间采用间隙配合的转动连接结构，当手轮做整周快速转动时，握柄可在操作人员掌心自主旋转，避免手掌与握柄之间产生滑动摩擦，大幅降低长时间操作带来的手部疲劳，尤其在需要快速移动拖板的空行程阶段，操作人员只需握住握柄即可快速摇动手轮，无需整手扣住轮缘，操作效率提升明显。

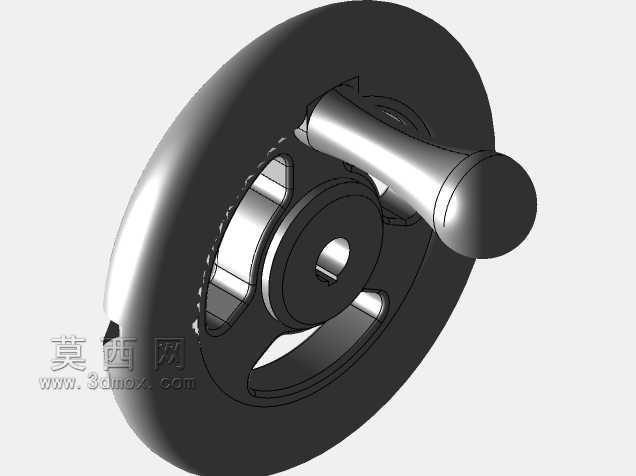

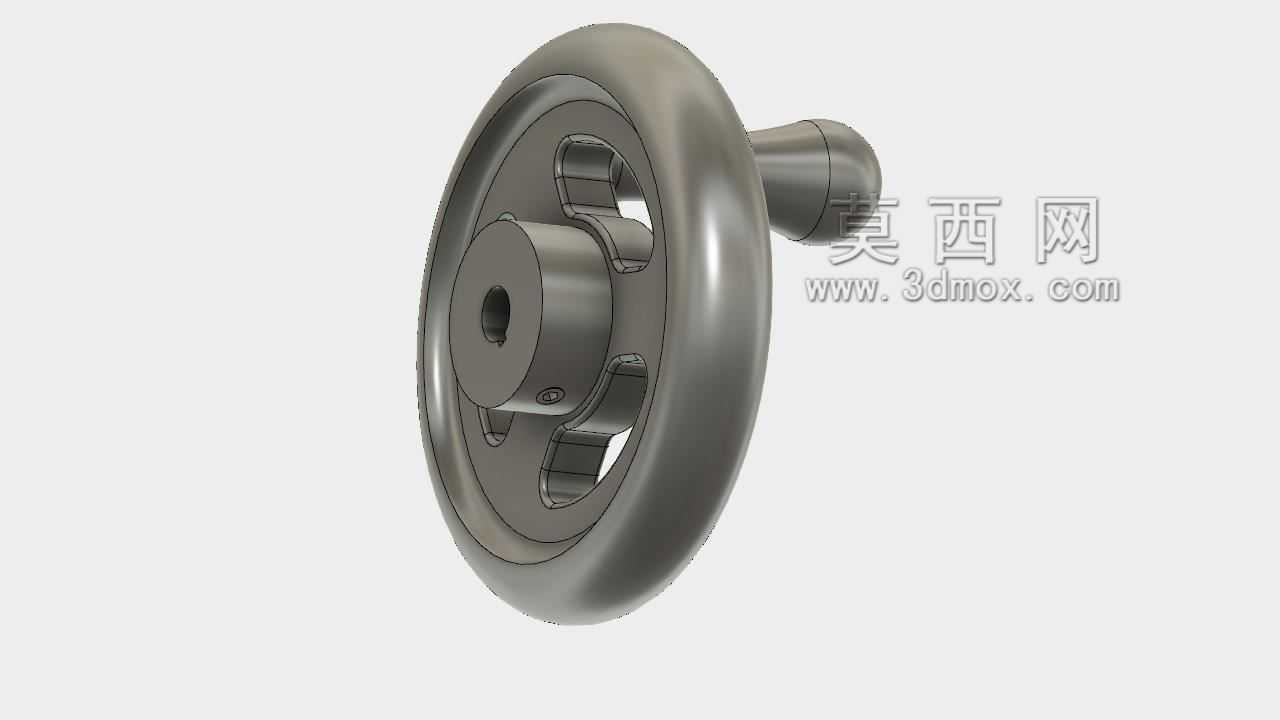

　　设计层面上，手轮中心的安装孔采用带键槽的通孔结构，可直接与机床伸出的调节轴配合，通过平键传递扭矩，避免手轮与轴之间出现相对转动打滑的问题；中心安装位做了沉台设计，可容纳轴端的锁紧螺母或挡圈，保证安装后手轮端面与轴端齐平，无突出结构剐蹭操作人员衣物。三辐条的布局并非等角度均分，而是结合握柄的安装位置做了受力优化，当操作人员对握柄施加切向力时，力的传递路径直接通过对应辐条传导至中心轮毂，减少辐条承受的弯曲力矩，长期频繁使用也不会出现辐条变形、断裂的问题。轮缘的外径尺寸经过适配性设计，既保证了转动时的力臂长度，让操作人员无需施加过大的力即可带动拖板移动，又不会因为外径过大占用过多的机床操作空间，避免与周边的操作手柄、防护挡板产生运动干涉。

　　从安装边界来看，手轮轮毂的轴向厚度匹配常规车床调节轴的伸出长度，安装后轮毂端面与机床箱体面板之间预留有合适的间隙，不会在转动过程中摩擦箱体表面的漆面或铭牌；握柄的突出长度经过控制，当手轮转动到任意角度时，握柄端部都不会与机床床身、导轨护罩等周边结构发生碰撞，保证整周转动的顺畅性。轮体的过渡位置全部做了圆角处理，没有尖锐的棱角、毛刺，即便操作人员手部意外碰到转动的手轮，也不会造成严重的磕碰划伤，符合机床操作件的安全设计要求。

　　在实际加工场景中，这类手轮的操作反馈直接决定了操作人员的微调精度，轮体与轴的配合间隙控制在合理范围内，既不会因为间隙过大出现转动空程，导致对刀时出现进给量误判，也不会因为配合过紧导致转动卡滞，影响微调时的手感。握柄的球面端头设计，让操作人员在不同角度握持时都能获得均匀的受力支撑，不管是站在机床正面操作进给箱手轮，还是侧身操作尾座手轮，都能顺畅施力。轮体表面做了哑光的金属质感处理，不会在车间照明环境下产生反光晃眼的问题，避免干扰操作人员观察刀具与工件的相对位置。
