汽车发动机连杆精密结构三维设计

　　在往复式内燃机的动力传递链路里，连杆是衔接活塞与曲轴的核心受力构件，其结构合理性直接决定动力输出效率与整机运行可靠性。日常做结构设计时，首先要明确其核心功能：将活塞承受的燃气爆发压力传递给曲轴，把活塞的往复直线运动转换为曲轴的旋转运动，整个工作过程中构件需要交替承受交变拉压载荷、惯性冲击载荷，因此结构设计阶段需要同时兼顾强度、刚度与轻量化的平衡。

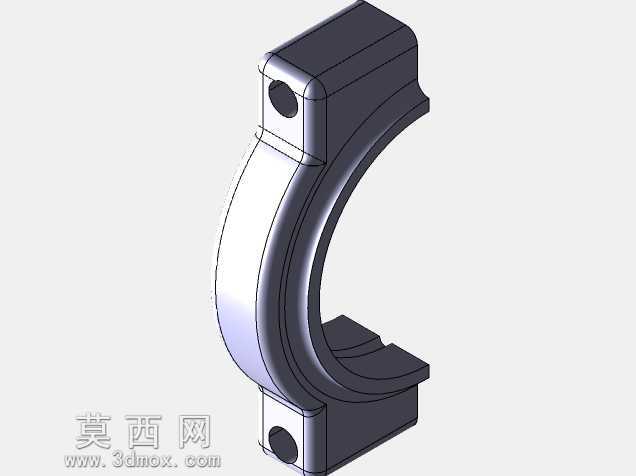

　　从实际应用场景来看，这类连杆广泛适配小排量乘用车汽油发动机，在发动机额定转速区间内，小头端随活塞做上下往复运动，大头端随曲轴曲柄做圆周回转运动，杆身部分全程做复杂的平面摆动，因此不同部位的受力状态存在明显差异。设计时首先确定两端孔的安装边界：小头端通过活塞销与活塞销座连接，孔内预留衬套安装位，表面粗糙度要求达到Ra0.8以保证衬套压装后的配合精度，避免工作过程中出现衬套转动、窜动的问题；大头端采用剖分式结构（本模型为整体式展示结构，实际量产件多为斜剖或平剖设计，配套连杆螺栓实现与曲轴连杆轴颈的抱紧连接），孔内预留轴瓦安装槽，轴瓦配合间隙需要控制在0.02-0.05mm区间，保证高速运转时的油膜形成条件。

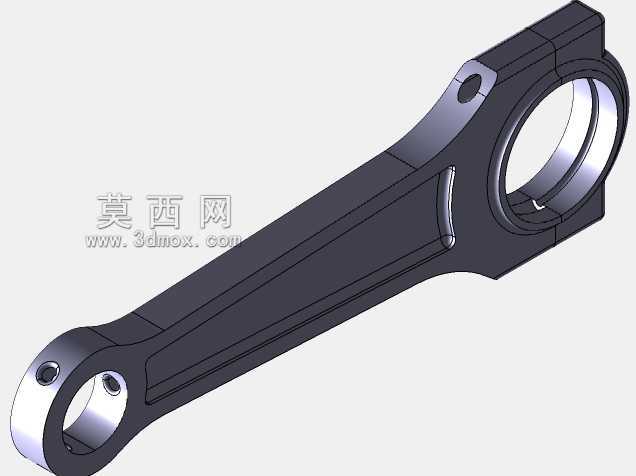

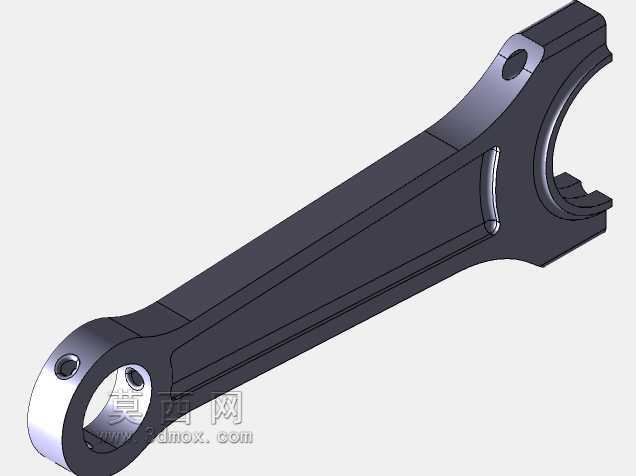

　　杆身部分的截面设计采用工字形结构，这是经过多轮受力仿真验证后的最优选择：相较于等截面圆杆或矩形杆，工字形截面在相同截面积下拥有更大的截面惯性矩，能够在轻量化的前提下有效提升杆身的抗弯、抗扭刚度，避免高转速下杆身出现纵向弯曲失稳或者横向摆动变形。杆身与大小头的过渡位置全部采用大圆角平滑过渡，避免应力集中导致的疲劳断裂——在过往的失效案例里，80%以上的连杆断裂故障都出现在大小头与杆身的过渡圆角处，因此圆角半径的取值需要结合杆身截面尺寸做匹配，一般取杆身厚度的0.2-0.3倍，同时在建模时保证圆角面与相邻面的曲率连续，减少加工过程中的应力残留。

　　设计过程中还需要考虑实际装配的干涉问题：小头端的外侧宽度需要小于活塞销座的内侧间距，保证活塞销装配后连杆小头有足够的摆动空间，不会与活塞内壁发生碰撞；大头端的外侧宽度需要小于曲轴曲柄臂的内侧间距，同时大头的外圆轮廓需要避让曲轴平衡块的回转轨迹，避免发动机运转过程中出现运动干涉。杆身表面设计有纵向的加强筋结构，一方面提升杆身的结构刚度，另一方面可以在铸造或锻造过程中引导金属流线方向，让金属纤维方向与零件受力方向保持一致，提升构件的疲劳强度。

　　从安装尺寸的匹配逻辑来看，大小头孔的中心距是核心参数，这个尺寸直接影响发动机的压缩比与活塞行程，公差需要控制在±0.02mm以内，中心距偏差过大会导致活塞在上止点时碰撞气门或者气缸盖，在下止点时碰撞曲轴平衡块，严重时会直接导致整机报废。小头孔的直径公差一般取H7，与活塞销采用间隙配合，保证冷机状态下有合适的装配间隙，热机状态下材料膨胀后不会出现卡滞；大头孔的直径公差同样取H6，与轴瓦采用过盈配合，过盈量控制在0.03-0.05mm，保证轴瓦压装后不会随轴颈转动，同时保证轴瓦内孔的圆度符合运转要求。

　　在细节结构上，小头端顶部设计有集油槽，能够收集曲轴箱内飞溅的润滑油，通过杆身内部的油道将润滑油引导至小头衬套位置，实现活塞销与衬套之间的润滑；大头端的剖分面位置设计有定位槽，用于安装轴瓦的定位凸耳，避免轴瓦在工作过程中出现周向转动，堵塞油孔。连杆螺栓的安装孔位置需要做沉头处理，保证螺栓头部完全沉入孔内，不会突出大头端面，避免装配时与曲柄臂发生刮碰。整个零件的外形轮廓需要做去毛刺处理，所有锐边倒钝，避免装配过程中划伤操作人员，同时减少应力集中点。

　　做这类零件的三维建模时，需要先搭建参数化骨架，将大小头中心距、孔径、杆身截面尺寸、圆角半径等核心参数做关联，方便后续根据不同排量的发动机需求做参数调整，快速生成不同规格的连杆模型。建模过程中需要重点关注各特征之间的父子关系，避免后续修改参数时出现特征失败，同时要预留加工余量的调整空间，方便后续对接工艺部门做数控加工编程。
