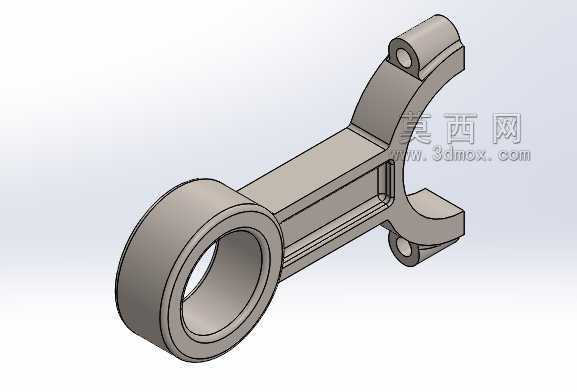

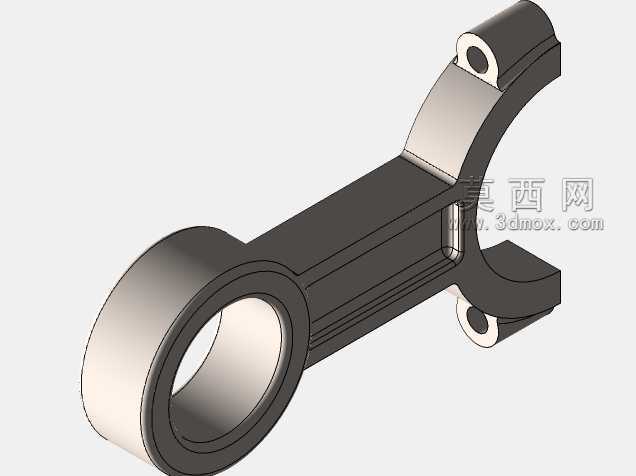

活塞发动机传动组件活塞杆结构设计

　　在往复式活塞动力设备的动力传递链路中，活塞杆是承担交变载荷传递的核心受力构件，其结构合理性直接决定整套动力单元的运行可靠性与服役寿命。不同于内燃机中普遍采用的活塞销直连连杆的结构形式，带十字头结构的活塞发动机、蒸汽机车驱动单元中，活塞杆需要完成活塞与十字头之间的刚性连接，将活塞承受的燃气压力平稳传递至十字头滑块，再通过十字头将直线往复运动转化为曲轴的旋转运动，整套传动路径中，活塞杆是衔接燃烧做功端与运动转换端的关键传力载体。

　　从实际应用场景来看，这类带十字头传动结构的活塞杆，常见于大型固定式活塞动力机组、老式蒸汽机车驱动系统、部分工业用往复式压缩机动力端，这类设备的活塞行程普遍较长，侧向力由十字头滑块承担，活塞本身不承受侧向敲击载荷，因此活塞杆的设计核心围绕轴向承载能力、同轴度精度、连接可靠性三个维度展开。设计过程中首先需要匹配活塞的安装止口尺寸，活塞杆与活塞的连接端通常采用定位轴肩加锁紧结构的形式，保证活塞往复运动过程中不会出现轴向窜动，定位轴肩的端面跳动公差需要控制在合理范围内，避免活塞运行过程中出现偏磨，导致气缸密封性能下降。

　　活塞杆与十字头的连接端需要考虑安装调节余量，通常会设计微调螺纹副结构，用于调整活塞的上下止点间隙，保证活塞运行到上止点时与气缸盖之间预留合理的压缩余隙，避免运行过程中出现撞缸故障。杆身部分的设计需要兼顾强度与轻量化要求，在满足轴向拉压载荷、交变疲劳强度的前提下，尽量降低杆身重量，减少往复运动惯性力，降低曲轴端的动平衡校正难度。杆身的表面粗糙度需要达到相应的精度要求，如果设备带有活塞杆密封结构，杆身表面还需要做硬化处理，降低密封件的磨损速率，延长密封组件的更换周期。

　　安装边界方面，活塞杆的总长需要匹配气缸长度、十字头滑道的安装位置，保证活塞运行到下止点时，活塞杆与十字头的连接部位不会脱出十字头滑道，同时杆身穿过曲轴箱隔板的位置需要预留足够的密封安装空间，避免杆身运动过程中与隔板、密封座发生运动干涉。杆身的同轴度公差需要严格控制，全杆身的径向跳动偏差过大会导致活塞偏磨、十字头滑块受力不均、密封件偏磨泄漏等一系列连锁故障，因此在建模过程中需要明确各段轴径的同轴度、圆柱度公差要求，为后续的加工工艺制定提供准确的尺寸依据。

　　从受力特性来看，活塞杆在运行过程中持续承受交变的轴向拉压载荷，启动、停机、负载突变工况下还会承受瞬时冲击载荷，因此结构设计时需要在截面变化位置设计足够大的过渡圆角，避免应力集中导致的疲劳断裂，尤其是螺纹连接部位、轴肩过渡位置，是疲劳失效的高发区域，圆角半径的选取需要结合材料的疲劳特性参数计算确定，不能随意简化。在三维建模过程中，这些过渡结构需要准确还原，不能做直角简化处理，否则后续做有限元强度校核时会出现应力失真，无法准确评估构件的实际承载能力。

　　对于V型布局的多缸动力单元，各缸活塞杆的尺寸一致性、重量偏差需要控制在极小的范围内，否则不同气缸的往复运动质量差会导致整机振动超标，影响动力单元的运行平稳性，因此建模时需要严格控制各段尺寸的公差带，保证同批次零件具备良好的互换性，降低后续设备维护的配件更换难度。
