开斋节主题创意纪念摆件结构设计

　　做结构设计这些年，接触过不少偏向文化创意类的实体构件设计，这类构件和常规工业传动、支撑类零件的设计逻辑有明显区别，不需要考虑复杂的载荷校核、动平衡计算，但对形态还原度、细节表现力、安装适配性的要求一点不低。这次的节庆主题纪念摆件，最初的需求来自文创礼品渠道的定制需求，主要应用场景是节日期间的桌面陈设、文化活动伴手礼、民俗主题展陈配套，面向的是有节庆文化纪念需求的群体，所以在设计之初就没有走工业零件的硬朗线条路线，而是把文化符号的表达放在了优先级靠前的位置。

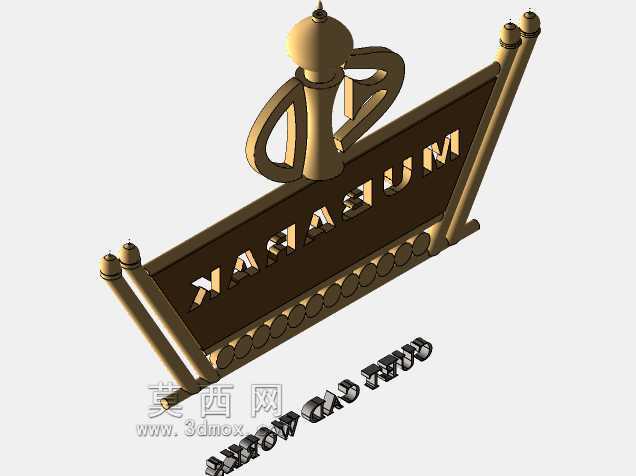

　　从实际用途来看，这类摆件不需要承担任何功能性的机械传动、承重负载作用，核心价值是通过形态传递对应的节庆文化内涵，所以在结构拆分上，我把整个构件拆成了主体基座、主题浮雕层、标识装饰块三个独立的装配单元，每个单元之间采用定位止口加微量过盈的配合方式，不需要额外的紧固件就能完成组装，既降低了后续小批量生产的装配难度，也避免了螺丝、卡扣等连接结构破坏摆件整体的视觉完整性。

　　设计思路上，最先确定的是整体的外轮廓边界，考虑到桌面陈设的实际使用场景，整体占用的平面尺寸控制在成年人手掌可托举的范围，基座底部做了3毫米深度的内凹沉台，贴附防滑绒面之后不会刮伤放置的桌面，整体高度控制在不会遮挡桌面常规办公视线的范围，不管是放在办公桌、家居展架还是活动签到台，都不会和周边的物品产生空间干涉。主题浮雕层的设计是整个构件的核心，最初做草绘的时候考虑过完全平面的印刷方案，但打样之后发现平面表现力太弱，没有三维构件的质感，后来调整为2毫米的浅浮雕结构，所有的文化符号元素都做了0.8-1.5毫米不等的凸起，边缘做了R0.3的圆角过渡，既避免了尖锐边角在拿取过程中造成划伤，也能在不同光线角度下形成自然的光影层次，比平面印刷的质感提升非常明显。

　　在安装边界的考量上，因为这类摆件后续可能会根据不同的活动需求更换主题标识块，所以标识装饰块和主体基座的配合做了通用化的接口设计，接口尺寸统一为12毫米见方的定位槽，槽深4毫米，不管是后续更换文字标识还是不同的主题图案块，都不需要重新开模制作主体基座，只需要更换小尺寸的标识块就能适配不同的节庆活动需求，大幅降低了小批量定制的生产成本。基座的重量配比也做了针对性调整，底部基座的重量占整个构件总重的65%左右，重心完全落在基座的几何中心位置，哪怕是受到轻微的桌面碰撞，也不会出现倾倒的情况，日常陈设的稳定性足够。

　　细节处理上，所有的外表面都没有做突兀的分型线设计，分型面全部设置在构件的底部和装配止口的隐藏位置，组装完成之后外观看不到明显的合模痕迹，不需要后续做大量的打磨抛光处理就能达到较好的外观效果。浮雕部分的所有线条都做了脱模斜度校验，最小脱模斜度控制在1.5度以上，不管是采用注塑加工还是3D打印制作，都不会出现脱模卡滞、细节缺损的问题。考虑到部分场景下会有批量陈列的需求，构件的外形做了可堆叠设计，多个摆件堆叠放置的时候，上层摆件的底部沉台可以刚好卡在下层摆件的顶部定位凸台上，堆叠5层也不会出现滑落的情况，方便仓储运输和活动现场的批量布置。

　　其实做这类非工业功能类的三维构件，很容易陷入只看重外观不考虑生产、装配、实际使用细节的误区，很多刚入行的设计师做这类设计的时候，往往把精力全部放在形态的创意上，忽略了零件的壁厚均匀性、装配的公差配合、日常使用的防磕碰、放置稳定性这些实际问题，导致打样出来的作品要么组装困难，要么放置不稳，要么边角容易损坏，完全达不到实际使用的要求。这次的设计在壁厚控制上，所有实体结构的壁厚都均匀控制在2.5-3毫米之间，没有出现壁厚突变的位置，避免加工过程中出现缩痕、变形的问题，转角位置全部采用圆角过渡，减少应力集中的同时也能提升日常拿取的触感。

　　从应用延伸的角度来看，这套结构接口的通用化设计，不止可以适配这一个节庆主题，后续其他文化主题、纪念主题的摆件，都可以沿用这套基座的结构参数，只需要更换浮雕层的图案内容，就能快速完成新的产品设计，大幅缩短同类型产品的开发周期，对于小批量多品类的文创产品生产来说，这种通用化的结构设计思路能有效摊薄开发成本，提升产品迭代的效率。
