弯管流场轨迹仿真分析三维结构

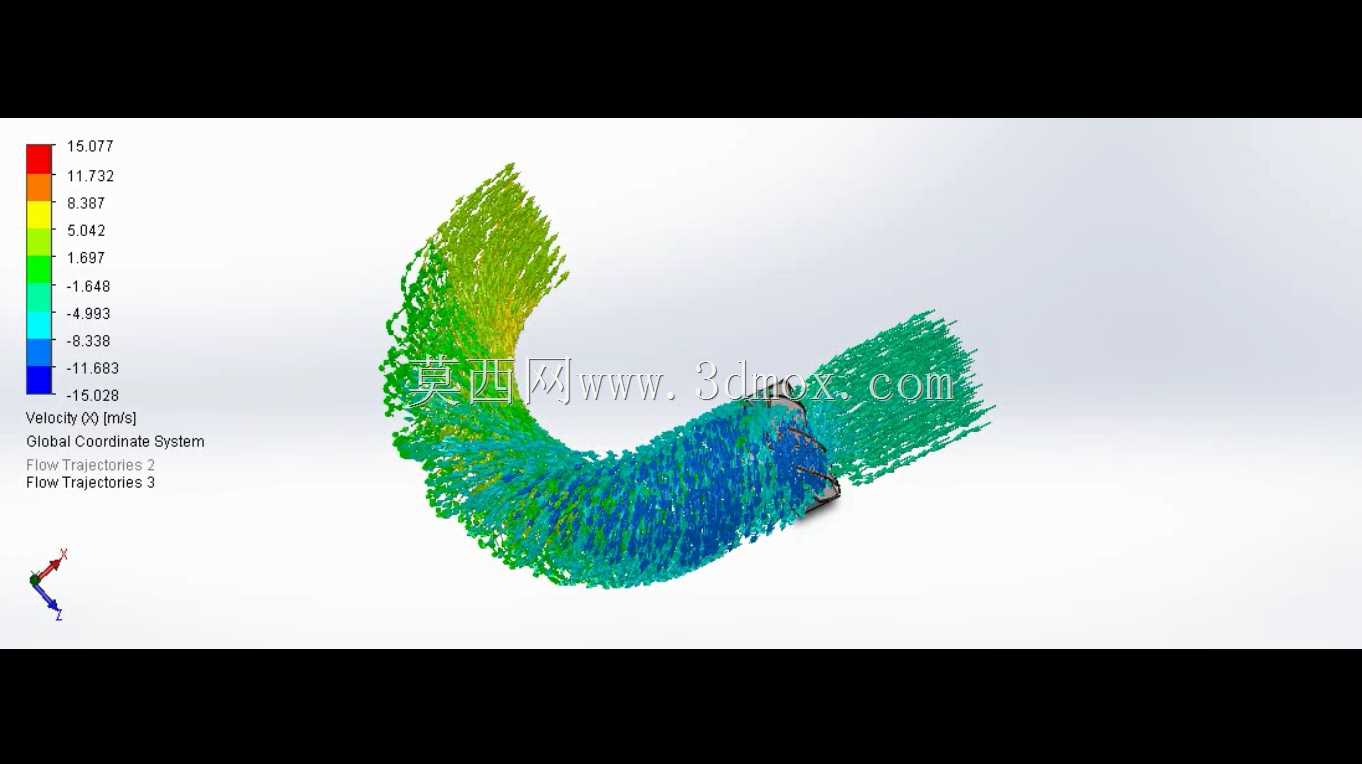

　　该结构针对90°弯管段的流体流动特性做仿真还原，核心呈现流体在弯转区域的流速分层与轨迹分布状态，可直接用于管道系统的流阻校核、局部磨损预判环节。从实际工程场景看，这类弯管结构广泛应用在化工流体输送、市政给排水、暖通空调管路、液压动力回路中，流体在经过弯转段时会因流向突变产生离心力，进而形成外侧高压、内侧低压的流速差，长期运行下外侧管壁易受高速流体冲刷出现磨损，内侧则易产生涡流区造成杂质沉积，这一仿真结构可直观呈现不同区域的流速量级，为管壁厚度选型、耐磨衬层布置提供直观的三维参考。设计过程中首先确定弯管的曲率半径参数，常规工程中弯管曲率半径多取管径的1.5-3倍，曲率过小会大幅提升局部流阻，曲率过大则会增加管路布置的空间占用，

　　该结构的弯转弧度匹配常规工业管路的安装边界，进出口段预留足够的直管段长度，避免进出口边界条件对弯转区域流场的干扰，保证仿真结果与实际管路流动状态的一致性。从功能特性上看，该结构通过粒子轨迹的色彩梯度区分流速区间，红色区域对应最高流速段，集中在弯管外侧的中后段，这一区域是管路磨损的高发区，在实际选型中需针对该区域做加厚处理或者增设耐磨衬里；蓝色区域对应低流速区，集中在弯管内侧的转角处，该区域易形成流动死区，输送含杂质流体时需考虑设置排污口或者优化弯管曲率减少涡流范围。外形尺寸上，弯管的进出口端面为标准圆形截面，可直接与同管径的直管段对接，整体弯转结构的外轮廓尺寸适配常规管路的安装空间，无突出的异形结构，

　　不需要额外调整周边管路的布置路径。在建模逻辑上，先构建弯管的实体流道模型，再基于流体动力学计算生成粒子流动轨迹，轨迹线的密度匹配流场的质点分布，能够精准捕捉弯管段的二次流现象，也就是流体在弯转截面处形成的双涡旋结构，这一结构是造成弯管局部能量损失的核心原因，通过该三维模型可直观观察二次流的影响范围，为后续的管路结构优化、导流板增设提供可视化的参考依据。对于管路设计人员而言，这类仿真结构可直接用于方案评审阶段的效果展示，不需要额外做流场计算即可快速向项目相关方说明弯管段的流动特性，提前预判运行中可能出现的磨损、沉积、流阻过大等问题，减少后期管路改造的成本。在安装边界层面，该弯管结构的进出口轴线相互垂直，

　　安装时需保证进出口与相邻直管段的同轴度，避免因对接错位产生额外的局部流阻，弯管外侧的高流速区域需避开管路支架的焊接位置，防止长期冲刷造成焊缝泄漏，内侧低流速区如果输送的是易结晶流体，可在该区域预留冲洗接口，定期清理沉积介质，保证管路长期运行的稳定性。
