轴流叶轮流体流动轨迹仿真分析模型

　　在通风换气、流体输送、散热冷却等诸多工业场景中，轴流式叶轮是核心的做功部件，其气动性能直接决定整套流体输送系统的运行效率、能耗水平与工作噪音，本次构建的三维模型完整还原了轴流叶轮的实体结构，同时配套完成了叶轮工作状态下的流体流动轨迹仿真计算，可直接用于叶轮结构优化、流场特性分析、系统匹配校核等工程环节。从实际工程应用来看，这类带流场仿真结果的叶轮模型，可覆盖民用通风设备、工业管道送风、电子设备散热模组、小型动力装置进气系统等多个场景的设计需求，结构设计人员可直接基于模型提取叶片型线参数、轮毂安装尺寸，仿真分析人员可直接复用流场计算的边界条件设置逻辑，大幅缩短前期方案迭代的周期。模型中的叶轮采用轮毂与叶片一体化的结构设计思路，

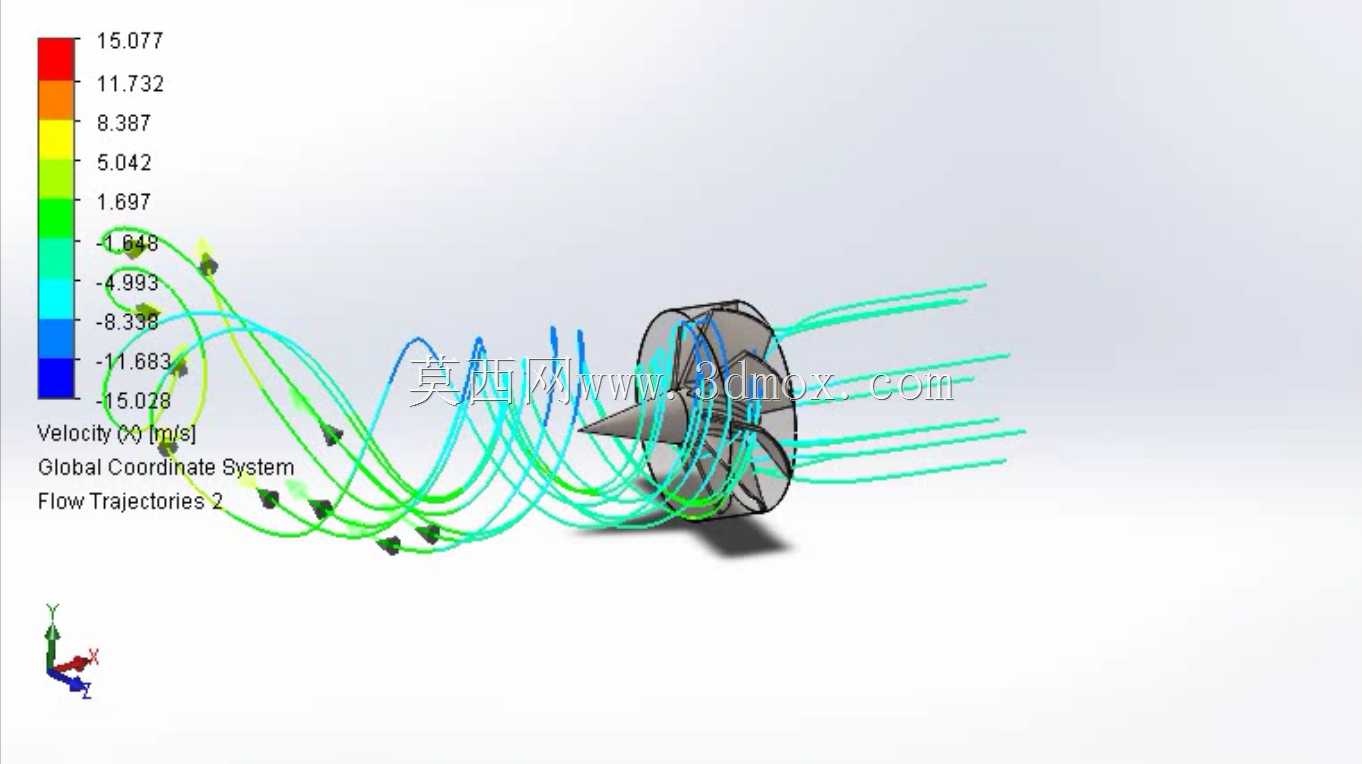

　　叶片沿轮毂周向均匀排布，叶片型线采用变安装角设计，从叶根到叶顶的弦长、扭转角呈梯度变化，这种设计是为了适配不同半径位置的线速度差异，让整个叶高范围内的流体都能获得均匀的轴向推力，避免叶顶区域流动分离、叶根区域做功不足的问题。在流场仿真的设置上，模型完整呈现了流体从叶轮进口侧进入、经过叶片做功后从出口侧流出的全流程轨迹，不同颜色的流线对应不同位置的流体流速，可直观观察到叶轮进口处的流场均匀性、叶片通道内的流动加速过程、出口侧的尾迹分布特征，能清晰识别出流动涡旋、流速突变等容易产生能量损失与气动噪音的区域，为叶片型线的修型提供直接的数据支撑。从安装边界来看，模型中叶轮的轮毂中心设置有标准的轴孔安装位，

　　可直接与配套的驱动电机输出轴进行配合，轮毂端面预留有紧固件安装的沉孔位置，可保证叶轮高速旋转时的连接可靠性，叶轮的整体径向尺寸、轴向长度均按照常规小功率轴流风机的安装空间进行设计，可直接适配常规的圆形风筒安装腔体，不需要额外调整安装接口尺寸。在实际的工程设计过程中，很多初次接触叶轮设计的人员容易忽略叶顶间隙对流动效率的影响，在这个模型的流场结果中可清晰观察到叶顶间隙处存在的微量泄漏流，这部分泄漏流会与主流道内的流体产生掺混，造成局部能量损失，设计时可根据仿真得到的泄漏流强度，调整叶顶与风筒内壁的间隙值，在保证叶轮旋转不发生刮蹭的前提下，尽可能缩小间隙来提升整体效率。另外模型中呈现的流线分布还可用于校核叶片进口角的合理性，

　　如果进口角与来流方向不匹配，会在叶片前缘位置产生明显的流动滞止区，对应流线会出现局部的折返与涡旋，这时候就需要调整叶片进口段的型线，让流体能够顺畅进入叶片通道，降低进口冲击损失。对于需要进行叶轮性能匹配的工程人员来说，这个模型的流场结果还可用于提取不同流量工况下的流速分布规律，结合压力参数计算即可得到叶轮的全压、效率等核心性能参数，不需要重新从零开始搭建仿真模型，能够快速完成不同叶片参数下的性能对比，筛选出最优的叶片设计方案。
