桁架式弹簧缓冲输送导向机构

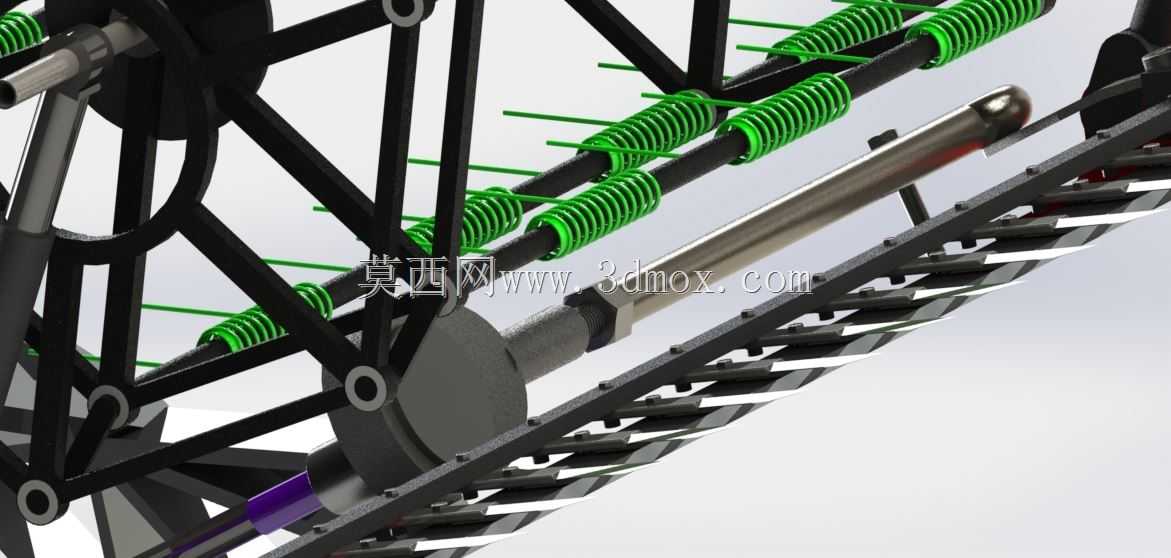

　　这套桁架式弹簧缓冲输送导向机构，主要应用在轻载物料的分料、导向输送工位，常见于小型零件加工生产线的末端接料、分拣环节，也可适配在实验室小型物料传输台的导向段，用来承接从上游工位滑落的柱状、球状小尺寸工件，避免工件直接刚性磕碰产生表面划伤或者形变。从结构组成来看，主体采用三角桁架式的杆件拼接框架，所有杆件之间通过带孔的连接耳片配合销轴完成铰接固定，这种设计的优势在于整体框架自重较轻，同时三角稳定结构可以抵消输送过程中产生的侧向振动力，不需要额外做厚重的铸造基座就能保证运行时的结构刚度，安装时只需要通过框架底部的四个安装孔配合螺栓固定在生产线的机架台面即可，整体安装边界的宽度适配常规300mm宽度的输送线体，长度方向可以根据实际工位的接料距离调整末端导向板的伸出长度，不需要改动主体桁架的核心连接点位。

　　缓冲部分采用多组平行排布的圆柱螺旋压缩弹簧，弹簧套在光滑的导向光轴上，光轴两端通过轴座固定在桁架的横向杆件上，弹簧的初始预压量可以通过轴座上的锁紧螺母进行调节，针对不同重量的输送物料，可以调整弹簧预压量来改变缓冲行程的软硬程度：当输送质量较轻的塑料工件时，可以减小预压量，让弹簧在接触工件时产生更大的形变量，缓慢抵消工件的滑落冲击力；当输送质量稍大的金属小零件时，增大弹簧预压量，避免缓冲行程过大导致工件在导向段停留时间过长影响输送节拍。导向部分的侧边设置了带锯齿形防滑纹的导向轨道，轨道采用分段式拼接设计，每段轨道通过螺栓固定在桁架的纵向梁上，轨道的工作面做了倒角处理，避免工件在滑动过程中被锐边卡滞，轨道的间距可以通过纵向梁上的长圆孔进行调节，适配直径在10mm到30mm之间的柱状工件输送需求。

　　设计过程中优先考虑了机构的维护便捷性，所有的弹簧、光轴、连接销轴都采用快拆结构，不需要完全拆解主体桁架就可以单独更换磨损的弹簧或者划伤的光轴，日常维护时只需要定期在光轴表面涂抹少量润滑脂，避免弹簧在光轴上往复滑动时出现卡滞即可。机构末端的导向杆采用球面端头设计，在工件导出机构时可以平滑过渡到下游的接料盒或者下一段输送线，不会因为端头的锐边勾挂工件导致卡料。从受力角度分析，桁架的斜向杆件主要承受弹簧缓冲时传递的竖向冲击力，横向杆件主要承担光轴和弹簧的自重以及工件滑动时的摩擦力，所有杆件的截面尺寸都经过受力校核，在满负载输送工况下，杆件的最大变形量控制在0.2mm以内，不会因为长期受力出现结构形变导致弹簧光轴倾斜卡滞。另外这套机构没有配置额外的动力源，完全依靠工件自身的重力完成滑动输送，整体没有复杂的传动部件，运行过程中不会产生额外的噪音，适合用在对噪音控制有要求的精密零件加工车间，安装时不需要布置动力线路，只需要完成机械固定即可投入使用，对现场的安装条件要求较低，也可以根据现有生产线的布局灵活调整安装角度，倾斜角度调整范围在15度到30度之间，角度调整时只需要松开框架底部的铰接螺栓，调整到合适角度后重新锁紧即可，不需要更换任何零部件。
