双齿轮啮合传动执行机构结构设计

项目分类:通用机械零部件 发布时间:2021-11-08 ID:374588
  • 双齿轮啮合传动执行机构结构设计

  这套双齿轮啮合的传动执行结构,常应用在小扭矩精密输送、微量流体计量、小型工装进给这类对传动同步性有要求的场景里,比如实验室小型计量泵的动力输出端、窄幅标签送料机构的牵引单元,或是小型工装夹具的同步开合驱动端,都能见到这类结构的变体。从实际使用场景来看,这类结构不需要太大的输出扭矩,但对两个输出端的动作同步性要求极高,比如在微量流体计量场景下,两个齿轮的同步转动直接决定了流体输出的流量稳定性,一旦出现齿侧间隙过大或者啮合错位,就会出现流量脉动超差,直接影响计量精度。

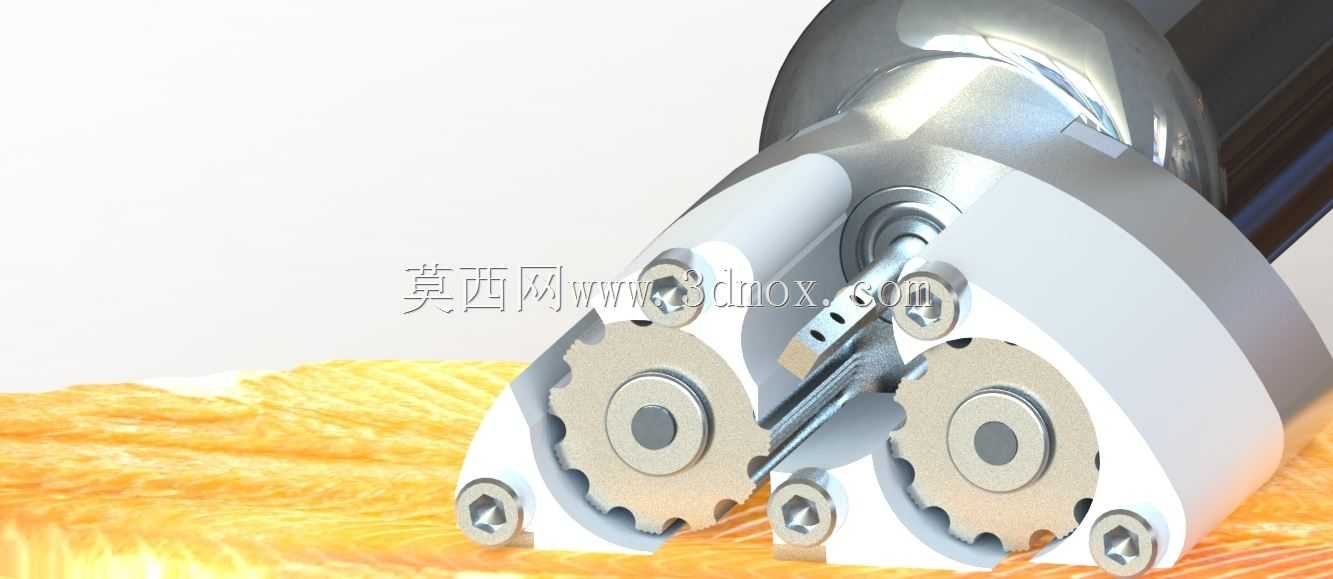

  从功能特性上看,这套结构采用两个参数完全一致的渐开线圆柱齿轮做啮合传动,齿轮通过内孔与传动轴配合,传动轴两端靠微型轴承做回转支撑,轴承直接嵌入两侧的安装基座内,基座采用分体式锁紧结构,通过内六角圆柱头螺钉实现上下基座的紧固,既可以保证轴承安装孔的同轴度,也能在后期维护时快速拆解更换磨损的齿轮或者轴承。两个齿轮中间设置的导向块,是针对特定应用场景做的适配结构,比如在送料场景下这个导向块可以作为料带的导向通道,在计量场景下则可以作为流体的导流腔,让两个齿轮的齿槽在转动过程中完成介质的输送,结构集成度非常高,不需要额外加装独立的导向或者导流部件,能大幅缩小整个执行单元的安装空间。

  设计思路上,这套结构优先考虑了安装便捷性和维护性,整个执行单元的基座采用对称式设计,两个齿轮的安装孔中心距严格按照齿轮啮合的标准中心距加工,同时预留了合理的齿侧间隙,既避免齿轮转动时出现卡滞,也能补偿一定的加工误差和温度形变带来的尺寸变化。齿轮的齿形采用标准渐开线直齿设计,加工难度低,通用互换性强,不需要定制特殊齿形的刀具就能完成加工,适合小批量的设备配套使用。基座的安装面做了平整化处理,预留了两个贯通的安装孔,可以直接通过螺栓固定在设备的安装面板上,不需要额外设计转接法兰,降低了整机的配套成本。

  从安装边界和尺寸配合来看,整个执行单元的径向尺寸控制得非常紧凑,最大外径不超过常规同扭矩单齿轮传动机构的1.2倍,轴向尺寸则根据配套的传动轴长度做适配,常规版本的轴向厚度可以控制在30mm以内,适合安装在空间局促的小型设备内部。齿轮与传动轴的配合采用过渡配合,通过轴端的挡圈或者紧定螺钉实现轴向定位,避免齿轮在转动过程中出现轴向窜动,影响啮合精度。两侧的轴承采用微型深沟球轴承,既能承受径向载荷,也能承受一定的轴向载荷,满足小型传动机构的受力需求,轴承与基座孔的配合采用过盈配合,避免轴承外圈在转动过程中出现打滑磨损。

  在实际选型适配的时候,需要注意这套结构的齿轮模数适配范围,常规配套的齿轮模数在0.5到1.5之间,根据传递扭矩的大小选择对应模数的齿轮,模数越大能传递的扭矩越高,但对应的机构整体尺寸也会相应增大。另外中间导向块的尺寸需要根据具体的应用场景做调整,如果用于流体计量,导向块与齿轮齿顶的间隙需要控制在0.02mm到0.05mm之间,间隙过大会出现介质回流影响计量精度,间隙过小则会出现齿轮与导向块的摩擦卡滞;如果用于料带牵引,导向块的通道尺寸则需要根据料带的厚度和宽度做适配,保证料带在输送过程中不会出现偏移或者卡滞。

  这套结构的基座材质通常选用6061铝合金做硬质阳极氧化处理,既能保证足够的结构强度,也能减轻整体重量,同时具备一定的耐磨和耐腐蚀性能,适合在普通工业环境下长期使用;齿轮则可以根据使用场景选择不同的材质,比如有耐腐蚀需求的场景可以选用304不锈钢或者POM工程塑料,有耐磨需求的场景可以选用45号钢做调质处理或者铜合金材质,适配不同的工况需求。整个结构没有复杂的异形曲面,所有加工特征都是常规的铣削、钻孔、镗孔特征,普通的三轴加工中心就能完成全部加工工序,加工成本低,生产周期短,非常适合小型设备的快速迭代开发。
