带夹取执行端的微型伺服电动夹爪结构

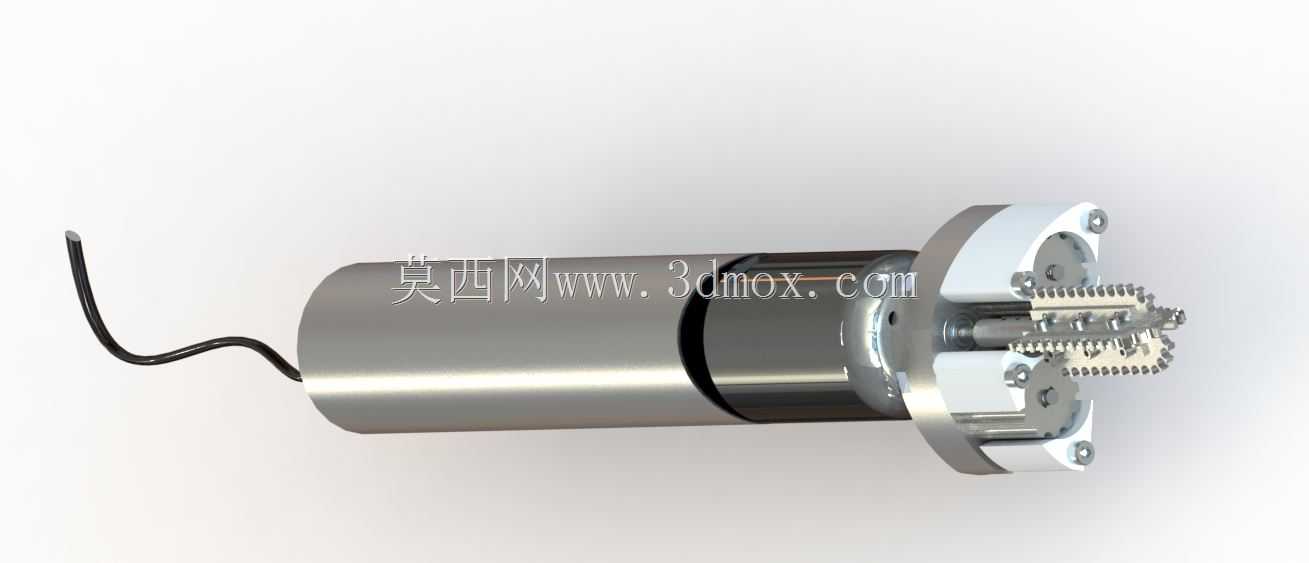

　　这款带夹取执行端的微型电动夹持部件，目前在小尺寸工件精密装配、实验室样本分拣、小型电子元器件上下料场景中应用十分广泛，区别于传统气动夹爪需要配套气源管路、电磁阀组的复杂部署方式，这类集成驱动的电动夹爪仅需供电与控制信号接线即可完成部署，在紧凑空间的自动化工位适配性上优势明显。从结构设计逻辑来看，整体采用圆柱型主体布局，驱动段与传动执行段同轴串联排布，主体外壳采用圆柱面设计，一方面适配常规圆柱形安装座的抱紧式固定方式，降低安装座的加工复杂度，另一方面圆柱外壳的结构刚性更均匀，在长期往复夹持动作下不易出现应力集中导致的壳体变形。驱动段内置的动力输出通过行星减速结构传递至前端执行腔，减速结构的减速比经过匹配调校，既保证输出足够的夹持力矩，

　　又能控制夹爪开合的响应速度，避免开合速度过快导致工件被夹损或者定位偏移。前端的夹指安装座采用对称式布局，两个夹指的运动通过内部的齿轮啮合结构实现同步对中，保证夹持过程中工件始终处于夹爪的中心轴线上，不会出现偏载导致的工件脱落或者夹指磨损不均的问题。夹指接触面设计有细密的齿形结构，齿形的角度与深度经过优化，在夹持光滑表面的小型工件时能提供足够的静摩擦力，同时不会在软质工件表面留下过深的夹痕，夹指采用快拆式固定结构，可根据不同的工件外形更换平口夹指、V型夹指或者仿形夹指，无需拆解整个执行端的传动结构，大幅缩短工位换型的调整时间。从安装边界尺寸来看，主体圆柱段的外径控制在常规微型执行器的适配尺寸范围内，整体轴向长度紧凑，

　　出线方向采用尾部侧出的设计，线缆从主体尾部侧面引出，不会占用夹爪前端的作业空间，也避免夹爪在往复移动过程中线缆与周边工装发生剐蹭。前端法兰安装面设置有均匀分布的固定螺丝孔，既可以通过法兰面直接固定在机械臂末端的安装法兰上，也可以通过转接板固定在直线滑台的移动滑块上，安装孔位的孔距符合通用小型末端执行器的安装规范，无需额外定制转接件即可完成装配。在实际使用过程中，这类夹爪的夹持力可通过控制信号进行线性调节，针对不同刚度的工件设置对应的夹持力阈值，配合位置反馈信号可以实现夹持到位检测，无需额外加装外置传感器就能判断工件是否被可靠夹持，大幅简化配套设备的控制逻辑。传动腔内部的润滑脂采用长效润滑配方，在常规工况下长期运行无需频繁补充润滑，

　　密封结构采用多道密封圈组合设计，可阻挡作业环境中的粉尘、细小碎屑进入传动腔内部，适配电子组装车间、实验室等常规工业环境的使用要求，夹指的开合行程经过优化，覆盖常见小型工件的尺寸夹持范围，在小行程范围内的重复定位精度可满足精密装配的公差要求，不会出现多次夹持后位置偏移累积的问题。结构设计过程中，将驱动控制板集成在主体尾部的腔体内，无需外置单独的驱动控制器，进一步减少了整体安装占用的空间，接线仅需电源正负极与控制信号线即可完成所有功能的连接，对于设备集成商来说，可大幅减少布线的工作量，也降低了多部件接线带来的故障点。夹爪的整体重量控制在较低水平，安装在小型桌面机械臂末端时不会过多占用机械臂的负载余量，保证机械臂的运动速度与定位精度不受影响。
