链耙式输送取料机构结构设计

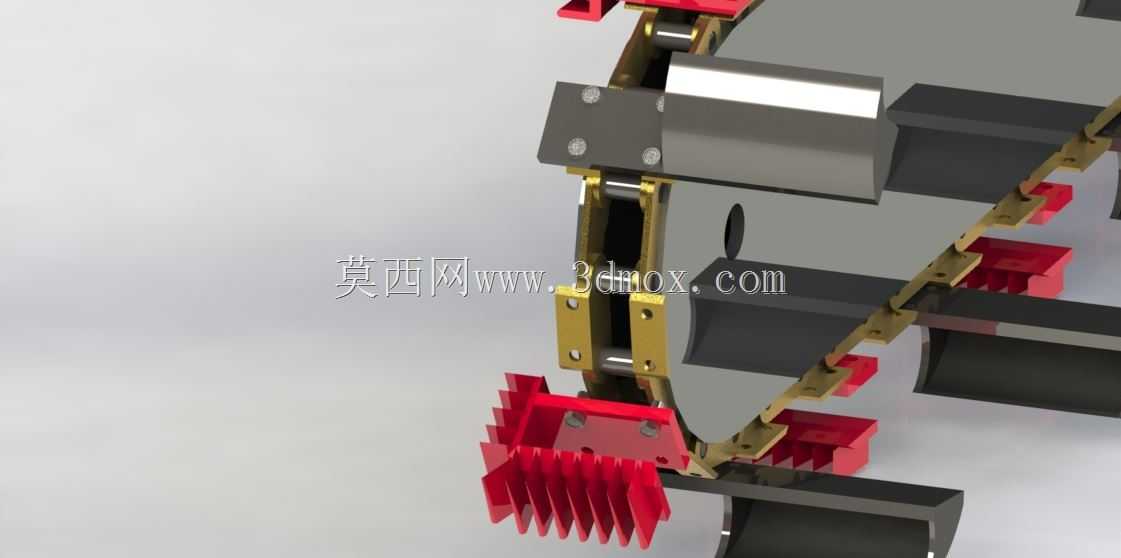

　　这套链耙式输送取料机构，主要面向散状物料的连续转运、表层取料作业场景，常见于粮食仓储出仓、矿山散料清仓、农牧场草料输送、工业散料生产线的物料拾取工位，能适配有一定堆积高度、流动性中等的颗粒状、短纤维状、小块状物料，解决传统平皮带输送机无法主动扒取堆积物料、取料死角大的问题。从结构组成来看，整套机构以环形滚子链作为传动载体，链节上间隔固定有L型安装支座，支座分为两类安装位：一类是固定硬质耐磨刮板，采用调质钢板加工成型，边缘做倒角处理避免卡滞物料，刮板与链节的连接采用沉头螺栓加防松垫片的组合，保证长期往复运行不出现松动；另一类是安装弹性耙齿组件，耙齿采用改性尼龙加玻纤材质注塑成型，齿形做渐薄设计，端部带有15度的内弯角度，

　　既能扒动表层堆积的物料，又不会因为硬接触刮擦仓壁或者输送槽底板，减少设备运行的磨损与异响。设计过程中，首先确定了链传动的中心距与链轮分度圆参数，主动链轮布置在机构下端的取料侧，从动张紧链轮布置在上端卸料侧，张紧结构采用滑槽式可调设计，调节行程预留了链节总长度3%的张紧量，能抵消链条长期运行产生的塑性伸长，避免跳齿、脱链故障。机构的整体安装边界做了适配性设计，主体框架采用折弯钢板焊接成型，两侧的链道采用耐磨尼龙衬板镶嵌，减少链条运行的摩擦阻力，框架的安装孔位采用长圆孔设计，横向调节余量为±20mm，纵向调节余量为±15mm，能适配不同宽度的输送槽安装需求，不需要对原有输送线主体做大规模改造。功能实现逻辑上，

　　主动链轮带动环形链条做回转运动，下端回转段的耙齿与刮板会插入堆积物料层，随着链条向上运动，将物料扒取到配套的输送接料面上，到上端卸料位置时，链条沿链轮做圆周回转，耙齿与刮板的角度翻转，附着的物料在重力作用下自然卸出，不会出现粘料带料的问题。针对不同物料的特性，这套机构的耙齿间距、刮板高度都做了模块化设计，单组耙齿的安装座采用统一的接口尺寸，处理流动性好的颗粒物料时可以加密刮板间距、减小耙齿伸出长度，处理纤维状、易缠绕的物料时可以加大耙齿间距、更换带防缠绕倒角的刮板，不需要更换整套链传动组件就能完成工况适配。在运行稳定性设计上，链节的销轴采用渗碳淬火处理，表面硬度达到HRC55-60，配合带密封圈的免维护滚子轴承，

　　能适应多粉尘的作业环境，减少日常润滑维护的频次；两侧框架的外侧设置有挡料边，高度高出刮板上沿50mm，避免扒取物料时从两侧撒漏，挡料边采用快拆式螺栓固定，磨损后可以单独更换，不需要整体拆卸框架。整套机构的动力输入端采用标准的空心轴接口，能直接配套行星减速机或者蜗轮蜗杆减速机的输出轴安装，不需要额外设计联轴器转接，安装时只需要保证主动链轮轴的水平度误差不超过1/1000，两侧链条的张紧度偏差不超过5mm，就能保证运行平稳无卡滞。实际工况验证中，这套结构在散粮出仓作业时，取料深度能达到300mm，不会出现物料架空无法下落的问题，耙齿的弹性设计能在碰到仓内残留的小型金属异物时产生微量形变避让，避免硬冲击打坏齿部或者拉断链条，相比传统的绞龙取料结构，对物料的破碎率更低，更适合对物料完整性有要求的输送场景。
