链式开沟作业执行机构三维结构设计

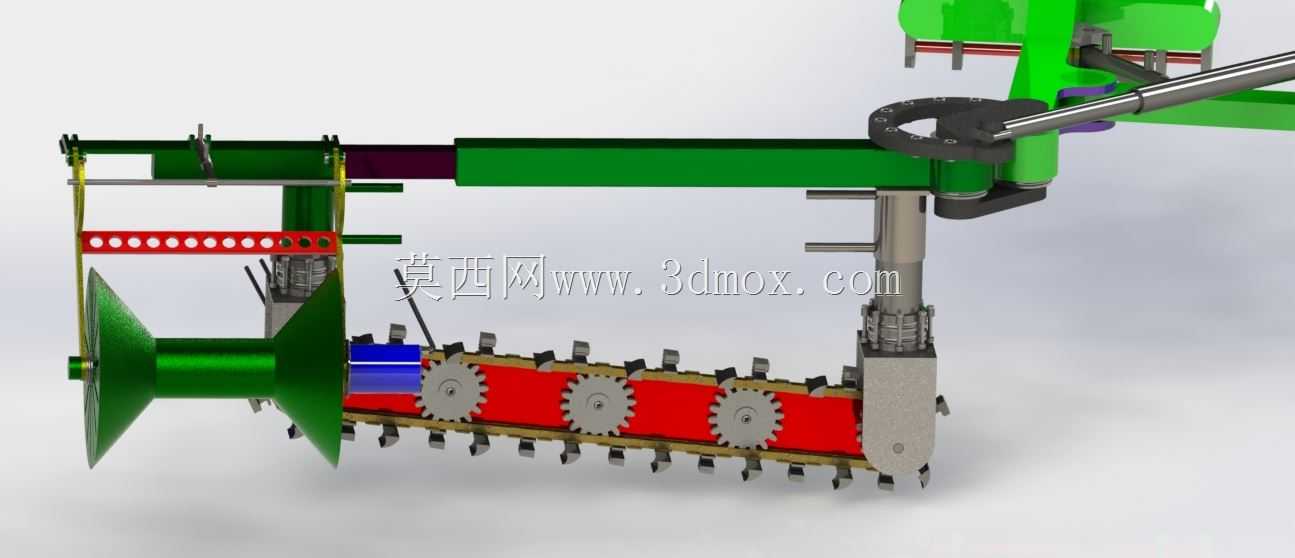

　　这套链式开沟作业执行机构，主要适配丘陵、平原地带的经济作物种植开沟、农田水利沟渠开挖、管线铺设浅表开槽作业场景，区别于圆盘式开沟部件对硬质土壤适配性差的短板，链式切削结构可应对黏重壤土、含少量砾石的种植土作业工况，作业时沟壁规整度高，沟底残留浮土量少，能减少后续人工清沟的工作量。从结构布局来看，整套机构采用侧挂式安装逻辑，上部铰接位可直接对接农用拖拉机后置三点悬挂接口，也可适配小型履带作业底盘的侧置挂载点，安装时需保证切削链的作业平面与设备行进方向保持平行，横向安装边界需预留至少150mm的摆动间隙，避免作业时机架形变剐蹭底盘结构。切削端的主动链轮布置在机架上部靠近动力输入侧，三个从动张紧链轮沿切削链走向排布，

　　下部导向轮采用锥形扩口结构，可在入土时提前挤压两侧土壤，降低链刀切削时的侧向阻力，链节上固定的切削刀座采用可拆式设计，磨损后可单独更换刀齿，无需整体拆解链条，日常维护时只需松开侧部张紧螺栓即可调整链条张紧度，张紧行程控制在30mm以内，避免链条过松出现跳齿脱链问题。上部的角度调节转盘带刻度锁止结构，可根据作业需求调整开沟深度与切削倾角，调节范围覆盖0-25度，锁止后可承受切削过程中最大12kN的侧向反力，不会出现作业中角度偏移的问题。传动部分的动力输入轴采用花键连接结构，可直接对接拖拉机后输出轴的动力，经齿轮箱减速后驱动主动链轮转动，切削线速度控制在1.8-2.5m/s区间，这个速度区间下既能保证土壤切削效率，也能避免刀齿过快磨损。

　　机架主体采用矩形钢管焊接成型，关键受力位置加装加强筋板，焊接后做去应力处理，避免长期作业出现焊缝开裂变形，切削链后侧的挡土板采用弧形导流结构，可将切削带出的土壤均匀导流到沟渠一侧，不会出现回土落沟的问题。左侧的螺旋集土部件与链式切削机构同轴联动，可将沟边散落的浮土向外侧推送，避免浮土堆积在沟沿影响后续作业。整套机构的作业深度调节可通过上部悬挂的液压拉杆配合下部限深部件实现，最大开沟深度可达600mm，沟宽可通过更换不同宽度的切削刀组调整，适配200-400mm宽度的沟渠作业需求。设计过程中针对链节受力做了有限元校核，在满负载切削硬质土壤的工况下，链节的最大应力集中在销轴连接位置，应力值低于材料屈服强度的60%，

　　满足长期作业的强度要求，张紧机构的弹簧预紧力经过反复调试，既能缓冲切削时遇到硬石块的冲击载荷，也不会因预紧力过大加剧链条磨损。安装时需注意动力输入轴的同轴度误差控制在0.5mm以内，避免运转时出现异常振动，轴承位采用双唇密封圈结构，可阻挡泥土、沙尘进入轴承腔，延长轴承使用寿命，所有外露转动部件都预留了润滑注油口，日常保养时可直接加注润滑脂，无需拆解护罩。
