履带式自适应越障行走传动机构

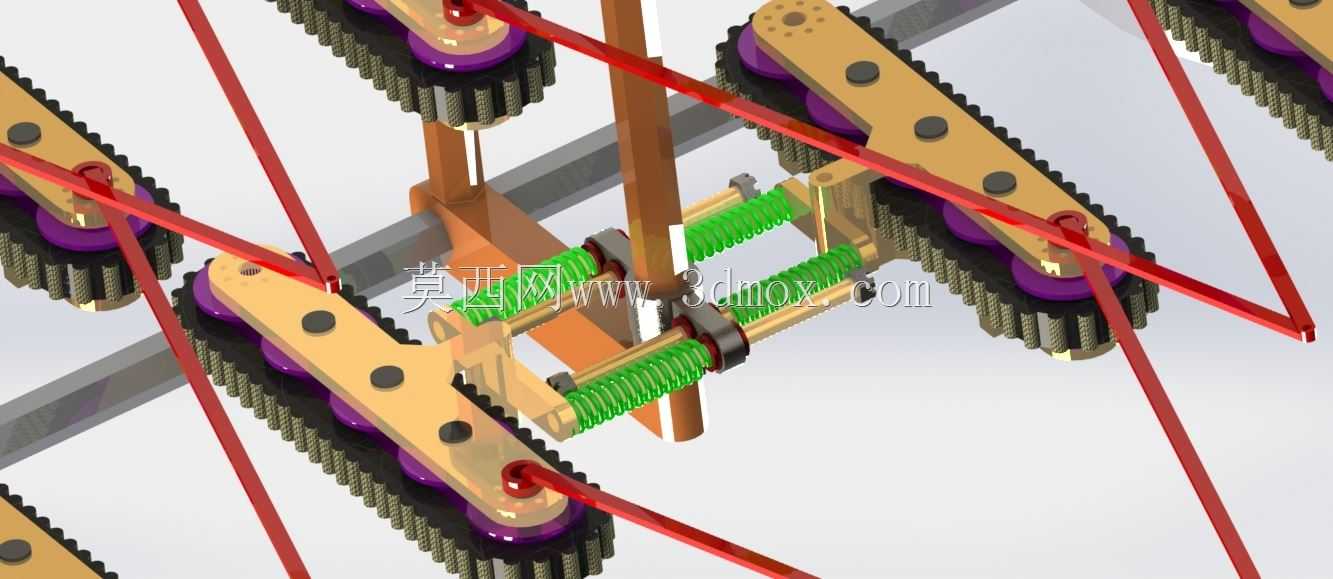

　　该行走机构采用多组履带单元对称排布的结构形式，核心通过同步带传动实现各履带轮的动力同步传递，适配非结构化地形下的移动作业需求，常见于特种巡检机器人、狭小空间作业设备、管道探测装置的行走端设计。从结构布局来看，每组履带单元配备独立的支撑臂，支撑臂与中部安装基座之间设置圆柱螺旋压缩弹簧作为缓冲元件，当行走面出现凸起、凹陷或倾斜障碍时，支撑臂可绕铰接点产生小幅摆动，弹簧随之压缩或回弹，保证履带始终与行走面保持足够接触面积，避免出现打滑、悬空卡滞的问题。中部的安装基座预留了标准安装孔位，可直接对接设备的主承载架，动力输入轴设置在基座中心位置，通过齿轮啮合将动力分流至两侧的传动杆，再经锥齿轮换向传递到每个履带单元的驱动轮，

　　整套传动链的传动比经过匹配计算，可保证各履带轮转速一致，不会出现运动干涉。履带采用带内嵌防滑齿的橡胶材质，既能够在光滑金属面、混凝土面提供足够摩擦力，也能在有少量积水、油污的工况下保持抓附力，履带内侧设置导向凸条，与履带轮的导向槽配合，防止高速行走时履带脱轨。支撑臂采用铝合金材质铣削加工而成，在保证结构强度的前提下尽可能降低自重，铰接位置采用自润滑铜套作为转动副，无需频繁加注润滑脂即可长期维持转动顺畅，适应粉尘较多的作业环境。整套机构的横向安装边界可根据搭载设备的宽度进行适配调整，单组履带单元的接地长度经过优化，接地比压控制在较低区间，可在格栅板、薄钢板等承载能力较弱的行走面上通行，不会对行走面造成压损。

　　设计过程中针对越障高度做了专项校核，当遇到高度不超过履带轮半径的垂直障碍时，前端履带可顺着障碍面抬升，配合弹簧的压缩行程顺利爬上障碍，无需额外设置抬升驱动结构，简化了整体控制逻辑。传动杆采用空心钢管制作，既减轻了传动部件的重量，也能保证足够的抗扭刚度，避免大扭矩传递时出现杆体扭转变形。各履带单元的张紧结构设置在支撑臂末端，通过调节张紧螺栓的位置即可调整履带的张紧度，维护时无需拆解整体结构，操作便捷。整套机构没有外露的管线，所有传动部件均设置在支撑臂与基座的内部空腔中，可防止作业过程中杂物卷入传动链，也能避免外部磕碰损伤传动部件。在实际应用场景中，该机构可搭载检测传感器、小型作业工具进入狭窄的设备夹层、通风管道、工业设备底部完成巡检、

　　清理作业，相比轮式行走结构，其对复杂地形的适应能力更强，相比多足行走结构，其控制逻辑更简单，制造成本更低，运行稳定性更优。设计时还考虑了模块化替换需求，单个履带单元出现磨损或故障时，可单独拆卸更换，无需替换整套行走机构，降低了后期维护成本。弹簧的刚度参数经过多轮匹配，既不会因为刚度过大导致缓冲效果不足，也不会因为刚度过小出现行走时支撑臂晃动量过大的问题，在平路行走时可保持足够的支撑稳定性，遇到障碍时又能提供足够的浮动行程。
