pto轴交叉传动连接结构三维设计

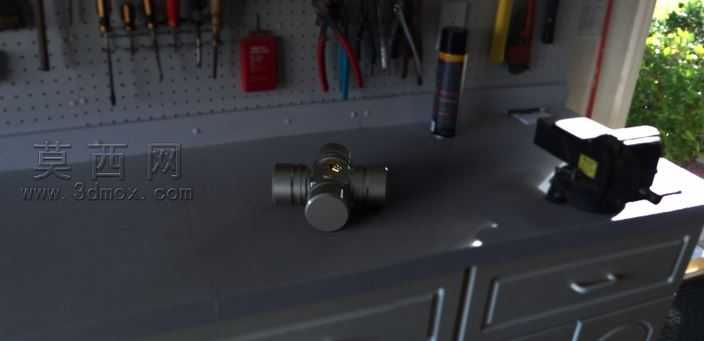

本作品为pto轴交叉传动连接结构的三维建模成果，建模阶段采用SolidWorks完成全参数化特征构建，首先以动力输出轴的交叉传动需求为核心设计依据，先绘制各轴段的基准草图，通过拉伸、旋转特征完成轴体基体的建模，针对轴交叉位置的连接配合结构，采用扫描、放样特征构建过渡衔接部位，保证各轴段的同轴度与交叉角度完全匹配设计要求。建模过程中对轴体上的键槽、定位孔、连接端面等细节结构逐一进行特征细化，所有配合尺寸均参照机械传动设计规范设定，确保各部件之间不存在干涉问题。材质设置阶段，针对轴类零件的金属属性，为主体结构赋予合金钢材质，调整材质的粗糙度、金属度参数，模拟真实调质处理后的金属表面质感，对连接部位的配合面单独设置材质参数，区分加工面与非加工面的视觉差异。渲染阶段采用工作室场景布光，以工作台实景作为渲染背景，通过主光源、补光源、轮廓光的多光源组合，清晰呈现轴交叉结构的空间形态与各部位的连接关系，阴影参数调整为软阴影模式，避免生硬阴影遮挡结构细节。结构设计上，该pto轴交叉结构可实现两个不同方向动力输出轴的动力交汇传输，交叉部位的连接结构经过力学优化，可有效降低传动过程中的应力集中问题，各轴段的直径、长度参数均匹配常规pto动力传输的载荷需求，连接部位采用标准化的配合尺寸，可适配常见的动力输出接口。设计思路围绕专利记载的交叉轴传动方案展开，还原了专利结构中特殊的交叉连接方式，建模过程中严格遵循结构的空间位置关系，确保交叉角度、轴间距离等核心参数与专利设计完全一致，整体模型结构完整，细节清晰，可用于传动结构的原理展示、结构验证以及相关机械设计的参考使用，能够直观呈现pto轴交叉传动的工作形态与结构特点。
