带三瓣通风孔的平板式阳光门结构

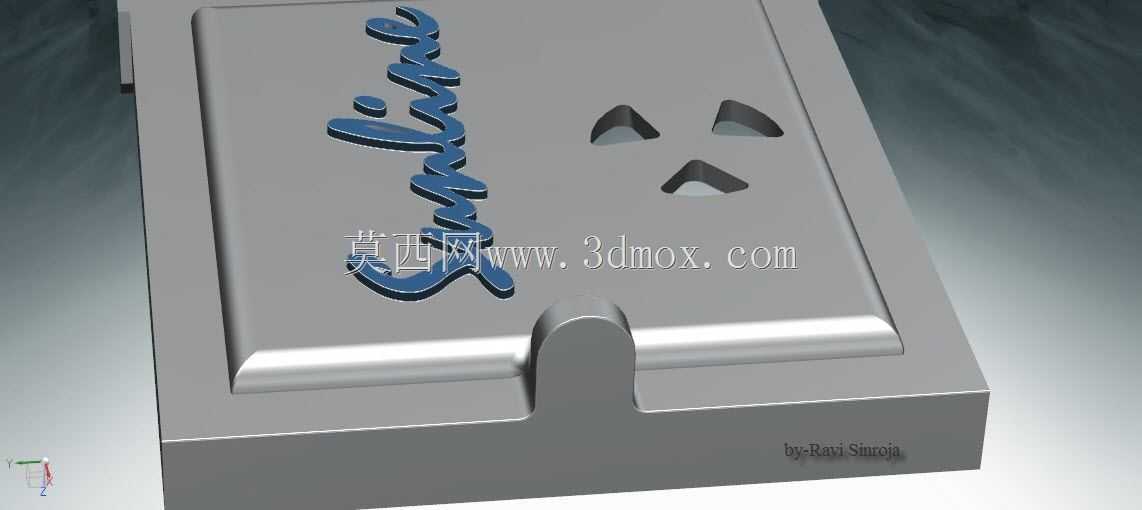

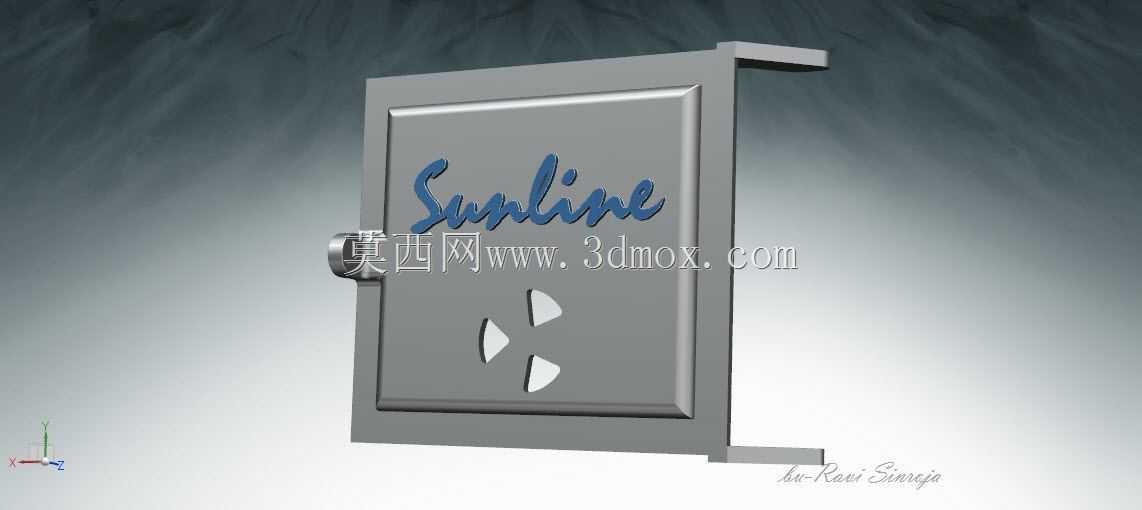

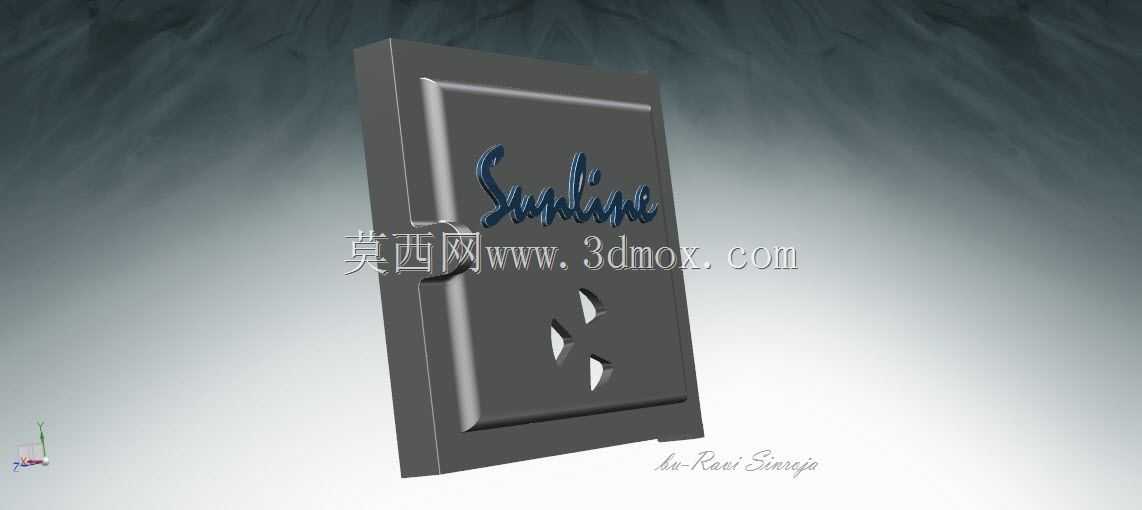

　　该门体结构主要应用于户外小型设备舱、庭院侧置检修口、户外储物柜等需要兼顾通风与遮挡防护的场景，日常使用中既可以阻挡大体积杂物、鼠类进入腔体内部，又能通过预留的通风结构保证腔体内外空气流通，避免密闭空间内积热、凝露影响内部存放物件或元器件的使用寿命。从结构设计来看，整体采用平板式钣金主体，门板主体为整块矩形板材冲压成型，边缘做了内折边处理，既可以提升门板整体的抗形变能力，避免薄板在长期使用、外力磕碰下出现翘曲变形，折边结构也能在闭合时与门框形成贴合面，减少缝隙漏入的雨水与灰尘。门板中部靠下位置设计了三瓣式对称通风孔，三个弧形三角孔呈120度圆周均匀分布，孔边缘做了外翻边处理，一方面可以消除钣金裁切后的锐边，避免安装、维护人员划伤，

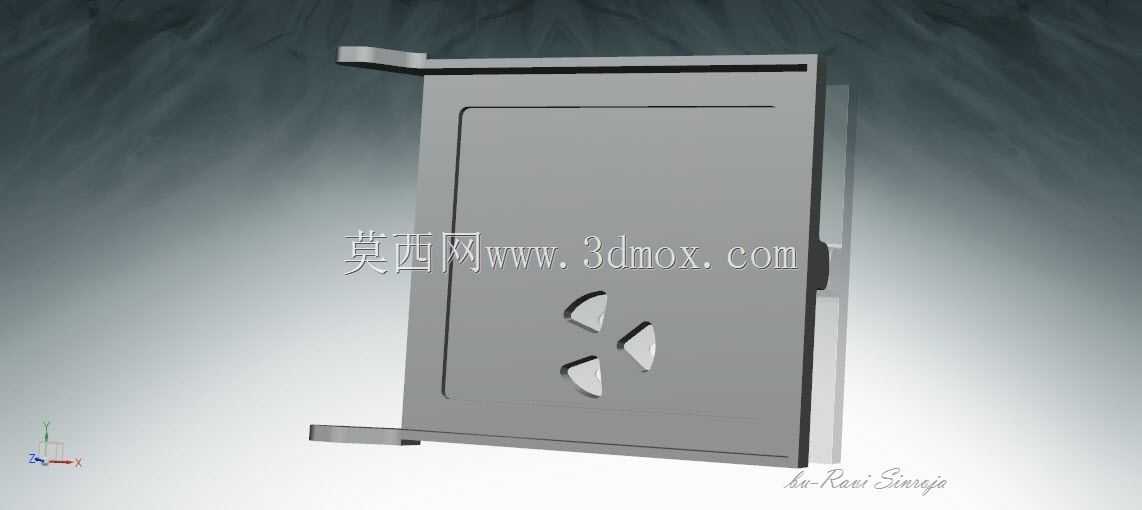

　　另一方面外翻的结构可以引导气流斜向流通，同时阻挡垂直下落的雨水直接溅入腔体内部，相比直通孔洞的防雨防尘表现更优。门板上下两端延伸出带安装孔的固定支耳，支耳与门板主体为一体冲压折弯成型，无需额外焊接连接件，减少了装配工序与焊接变形的风险，支耳上的安装孔预留了一定的调节余量，允许安装时根据门框的实际装配公差做小幅位置调整，降低现场安装的对位难度。设计过程中优先考虑了钣金加工的工艺可行性，整个门板主体仅需要通过下料、冲孔、折弯三道核心冲压工序即可完成成型，无需复杂的冲压模具，小批量生产时也可以采用数控冲床搭配折弯机加工，生产灵活性较高，加工成本可控。门板表面预留的矩形浅凹槽区域，既可以作为标识粘贴的定位区域，

　　也能通过凹槽的加强筋效应提升门板中部的结构刚度，减少大面积薄板的共振异响问题。安装边界方面，门板整体厚度根据常用钣金加工规格选用1.2-2mm厚度的冷轧钢板或不锈钢板，适配的门框安装间隙控制在1.5-2mm之间，上下支耳的安装孔中心距与常规小型检修舱门的安装尺寸匹配，可直接替换同规格的传统无通风平板门，无需对原有门框结构做额外改造。实际使用中，该门体的开合角度可根据配套铰链的选型实现90度或180度开启，支耳的结构强度可以满足日常频繁开合的受力需求，不会出现长期使用后支耳变形、门板下垂错位的问题。通风孔的通流面积经过核算，能够满足常规小型户外设备舱的通风散热需求，在保证通风量的同时，孔洞的尺寸经过控制，

　　可避免直径10mm以上的固体异物进入腔体，达到基础的防护等级要求。门板的整体平整度控制在0.5mm/m以内，闭合后与门框的贴合间隙均匀，配合门框上粘贴的密封胶条，可以实现较好的防尘防雨效果，适合在户外半暴露环境下长期使用。结构设计上没有多余的装饰性构件，所有结构特征都服务于功能需求与加工便利性，没有冗余的加工工序，材料利用率较高，批量生产时的成本控制表现较好。
