带侧孔外螺纹连接金属管道接头结构

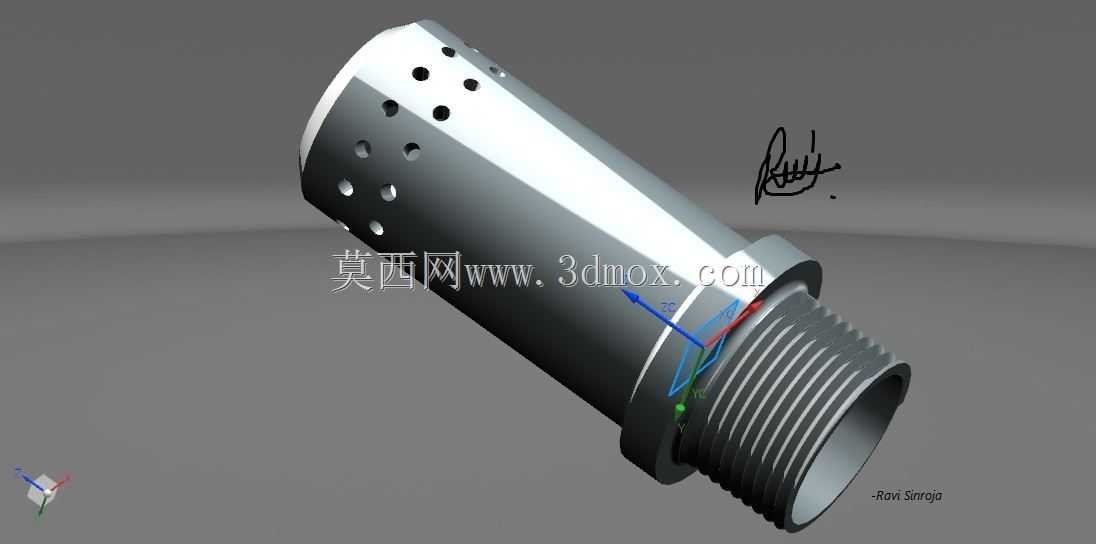

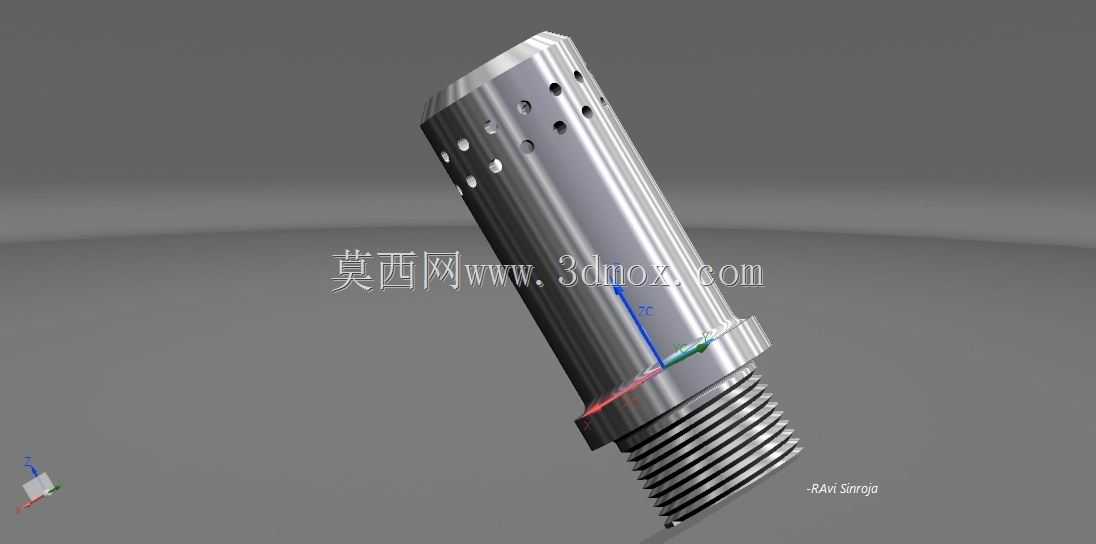

　　这类带侧孔的外螺纹管道零件，常应用在流体输送系统的支路分流、介质泄压或者多点采样工况中，在液压站油路、压缩空气管路、小型化工流体输送管线里都能见到它的身影。从结构上看，零件一端采用标准外螺纹设计，加工时严格匹配对应公称通径的管螺纹公差，安装时可直接与带内螺纹的管路、阀块或者设备接口旋合，螺纹段根部设置的轴肩结构，能在旋紧到位后形成硬限位，避免过度旋入造成螺纹损伤或者安装深度偏差，同时轴肩端面可配合密封垫片，提升接口处的密封可靠性，防止带压介质从螺纹配合间隙渗漏。零件主体为渐变锥面的筒状结构，相比等径直筒设计，锥面段可在介质流速变化时起到缓流作用，降低流体直接冲击管壁造成的振动与噪音，同时锥面结构也能提升零件整体的抗弯折强度，

　　在管路存在轻微安装错位或者受侧向载荷时，不易在螺纹根部出现应力集中断裂。筒身圆周方向均匀分布的多组径向通孔，是该零件区别于普通管接头的核心功能结构，这些孔的孔径、排布间距根据实际工况的流量需求设计，当介质从主通路流过时，可通过这些侧孔实现径向分流，比如在气动吹扫系统中，可通过侧孔向周边均匀喷出压缩空气，完成环形区域的吹扫除尘；在润滑系统中，侧孔可将润滑油均匀导向周边的摩擦副表面，实现多点均匀供油；在部分泄压工况下，侧孔还可配合外部包覆的阻尼层，实现介质的缓慢泄压，避免管路内压力骤变造成水锤效应。建模过程中，先以主通路轴线为基准建立旋转基体特征，确定整体的内孔通径、外轮廓尺寸，螺纹段采用扫描切除方式生成真实牙型，而非简化的装饰螺纹线，

　　方便后续做干涉检查与装配仿真；侧孔部分采用圆周阵列特征完成，阵列时严格控制孔位的角度公差，保证各孔的流通面积一致，避免出现分流不均的问题。安装边界方面，该零件的最大外轮廓尺寸由锥面大端直径决定，安装时需要预留足够的扳手空间来完成螺纹旋紧操作，侧孔所在的筒段不能被其他管路或者结构件遮挡，否则会影响侧孔的介质流通效果；内孔通径与对接管路的通径保持一致，避免通径突变造成局部压力损失。从实际使用角度看，这类零件的壁厚设计经过校核，可承受对应公称压力下的介质载荷，螺纹段的有效旋合长度满足密封与连接强度要求，侧孔的孔口做了轻微倒角处理，去除加工毛刺，避免介质流经孔口时产生紊流，同时也防止安装过程中毛刺脱落进入管路造成下游元件堵塞。在管路装配时，这类零件通常不需要额外的转接件，可直接串接在管路中，相比采用多个三通接头拼接的分流结构，整体集成度更高，占用的安装空间更小，同时减少了多个接口的密封点，降低了管路整体的泄漏风险。
