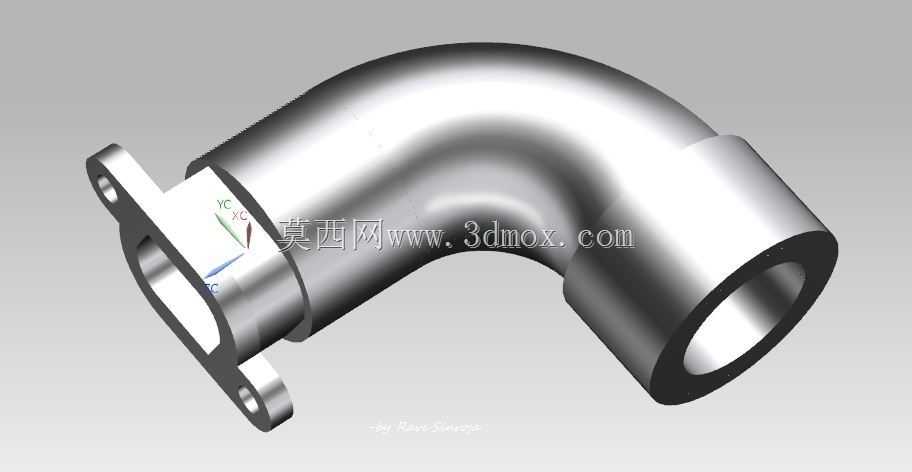

发动机带法兰安装90度弯通管路接头

　　这类90度弯通管路接头，主要应用在动力系统的流体管路布局场景中，常见于内燃发动机的机油回路、冷却液旁通管路，或是小型动力单元的气路转向位置，用来在有限的机舱空间内完成管路走向的直角转向，同时通过集成的法兰安装结构实现接头本体在机体上的刚性固定，避免管路长期受振动影响出现松脱、渗漏问题。从实际使用场景来看，发动机舱内部的布局空间十分紧凑，各类管路、线束、结构件排布密集，直连式接头往往无法适配交错的安装空间，带固定法兰的直角弯头可以在不额外增加管路弯折应力的前提下，完成两个垂直方向管路的对接，减少管路自身的弯折半径要求，降低管路因长期弯折产生的疲劳开裂风险。

　　从功能特性上看，该接头两端分别适配不同的连接形式，带法兰的一端通过两个安装孔实现与机体安装面的贴合固定，安装时可在结合面加装密封垫片，保证连接位置的密封性能，避免流体介质渗漏；另一端为直插式承口结构，可适配对应外径的硬管或是橡胶软管，通过卡箍或是焊接形式完成外接管路的固定，流体通道内部为平滑圆弧过渡，没有直角突变结构，能最大程度降低流体经过转向位置时的阻力损失，减少介质在转角位置的涡流、滞流问题，对于机油这类有一定粘度的介质来说，平滑的流道能有效降低管路压力损失，保证润滑系统的供油压力稳定。

　　设计过程中首先要确定的是通径尺寸，需要匹配对接管路的内径，保证流道截面积在整个转向段保持一致，避免出现通径突变影响流量；法兰端的安装孔位置需要严格匹配机体上的预设安装点位，两个安装孔的中心距、孔位相对于接头轴线的角度公差需要控制在合理范围内，避免安装时出现孔位错位无法装配的问题。弯头的弯曲半径需要结合周边安装边界确定，弯曲半径过小会增加流体阻力，同时提升加工成型的难度，弯曲半径过大则会占用更多的安装空间，无法适配紧凑的机舱布局；接头的壁厚需要根据管路的工作压力计算确定，保证在额定工作压力下不会出现变形、破裂，同时要兼顾发动机工作时的振动工况，在法兰和弯管的衔接位置做圆角过渡，减少应力集中，提升接头的抗疲劳性能。

　　安装边界方面，法兰安装面的平面度需要满足密封要求，安装后接头的外接端轴线需要和对接管路的轴线保持同轴，避免外接管路出现强制装配产生的附加应力；接头安装完成后，弯管的外轮廓不能和周边的线束、其他管路、结构件产生运动干涉，要预留足够的间隙，避免发动机运行过程中因振动产生磕碰磨损。接头的整体长度、法兰的外轮廓尺寸都需要适配安装位置的空间，保证装配工具可以顺利到达安装孔位置完成紧固件的锁紧操作，后期维护时也可以在不拆解周边大部件的前提下完成接头的更换作业。对于金属材质的这类接头，表面一般会做防锈处理，适应发动机舱内高低温交替、存在油污的工作环境，保证长期使用的可靠性。
