TB6612FNG电机驱动模块精细三维设计

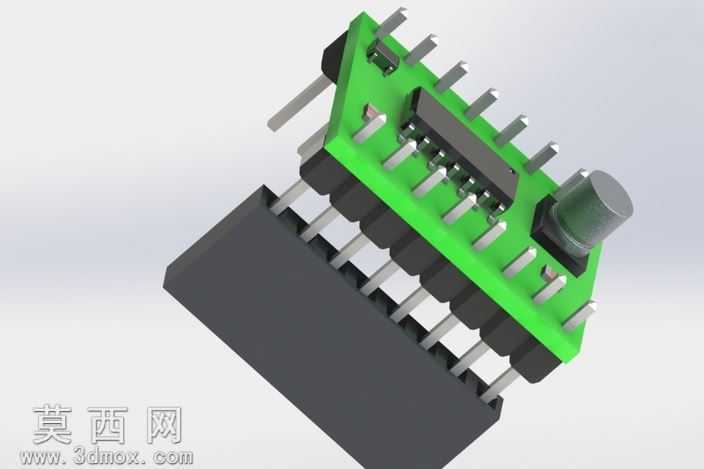

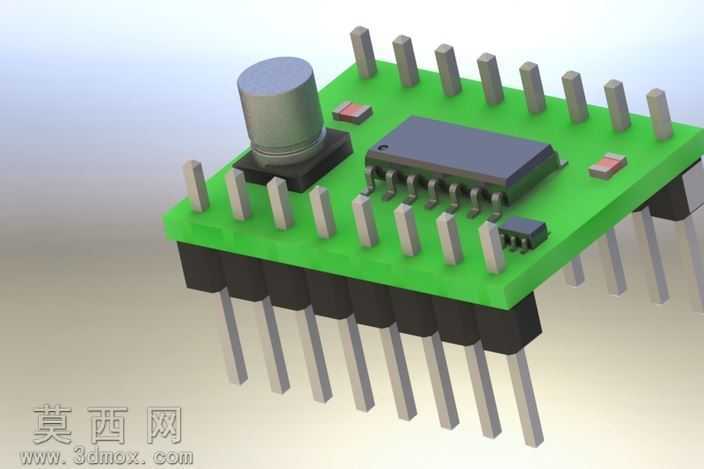

本作品为TB6612FNG型Pololu电机驱动模块的三维建模成果，建模过程以还原实物真实结构与外观质感为核心目标，依托三维建模软件完成全参数化构建。建模初期先对驱动模块的整体尺寸进行比例校准，拆分出黑色直插排针底座、绿色PCB载板、核心驱动芯片、顶部电解电容四大核心结构单元，每个单元均按照实物的装配关系进行层级化搭建，确保各部件的相对位置、插接公差完全匹配实物装配逻辑。材质渲染阶段针对不同部件的物理特性做了精细化调整：黑色排针底座采用哑光硬质工程塑料材质，添加细微的磨砂颗粒质感，还原注塑件的表面肌理；金属排针引脚采用亮面金属材质，调整金属反射参数模拟镀锡引脚的冷调金属光泽，同时对引脚的插接端做了微小的倒角处理，还原真实引脚的加工细节；绿色PCB板采用阻焊层质感材质，添加极细微的布线路径暗纹，还原印制电路板的真实表面特征，板载的核心驱动芯片采用黑色哑光塑封材质，表面添加极小的字体凹凸纹理模拟芯片丝印效果；顶部的电解电容采用深绿色半透明塑壳搭配银色金属顶盖，还原电容元件的分层材质特征。结构设计上完整还原了模块的双层插接结构，排针贯穿PCB板与底部底座的插接关系做了精准的布尔运算处理，确保引脚与板件、底座的衔接处无穿模、无错位，电容与芯片在PCB板上的焊接点位也做了微小的焊锡凸起细节，还原SMT焊接的真实工艺特征。渲染阶段采用柔和的影棚布光，多角度打光凸显不同材质的质感差异，金属引脚的高光、塑料底座的漫反射、PCB板的细微反光均做了参数微调，最终呈现的渲染效果可直观展示该驱动模块的完整外观与装配结构，可用于电子类教学演示、嵌入式项目结构验证、机电一体化方案展示等场景，建模过程中所有结构均做了参数化约束，可根据不同版本的驱动模块尺寸快速调整参数完成适配修改。
