十字轴式万向联轴器传动结构

　　在各类需要补偿两轴相对偏移的传动场景中，十字轴式万向联轴器是应用频次极高的基础传动部件，从冶金轧线的辊道传动、起重设备的行走机构，到汽车传动轴、工业泵组的动力衔接，都能见到这类部件的身影。它的核心作用是在主动轴与从动轴存在轴线夹角、或者工作过程中两轴相对位置发生动态偏移时，依然能够稳定连续传递旋转转矩，不会因为轴系不对中产生卡滞、附加载荷激增或者传动中断的问题。

　　从结构设计逻辑来看，这类万向联轴器采用十字轴作为核心铰接构件，两个叉形接头分别与主动端、从动端轴系连接，十字轴的四个轴颈分别嵌入两个叉头的轴承孔内，依靠铰接副的转动自由度来补偿角度偏移。单个万向联轴器工作时存在瞬时传动比波动的特性，当两轴夹角越大，转速波动幅值越高，因此在对传动平稳性有要求的场合，通常会采用双联布置的形式，也就是用中间轴连接两个万向联轴器，通过相位匹配抵消转速波动，保证从动端输出转速均匀。

　　建模过程中需要重点关注铰接副的配合间隙，十字轴轴颈与轴承衬套之间的间隙既要保证转动灵活，避免工作过程中热胀卡滞，又不能间隙过大导致传动回差超标，影响传动精度。叉形接头的叉口开档尺寸需要与十字轴的轴向长度严格匹配，装配后十字轴不能有轴向窜动，同时要保证铰接处的润滑通道预留到位，多数重载场景下的万向联轴器会在十字轴内部设计润滑油道，通过注油嘴定期补充润滑脂，降低铰接副的磨损速率。

　　外形尺寸方面，这类联轴器的径向轮廓尺寸由传递转矩的大小决定，转矩等级越高，十字轴的轴颈直径、叉头的截面厚度都会对应增大，避免载荷作用下叉头根部出现应力集中断裂。安装边界上，两端轴头的连接形式需要匹配被连接件的接口，常见的有圆柱轴孔键连接、法兰盘螺栓连接两种形式，设计时需要明确轴孔的配合公差，过盈量过大装配难度高，过盈量不足则会在重载下出现轴孔打滑、键槽压溃的问题。

　　实际选型应用时，首先要核算传动系统的峰值转矩，确保联轴器的额定转矩大于系统的最大冲击转矩，避免过载导致十字轴断裂或者叉头变形。其次要确认工作状态下的最大轴间夹角，不能超过联轴器允许的最大偏角，否则会大幅缩短铰接轴承的使用寿命，同时加剧传动振动。对于存在轴向窜动的轴系，还需要搭配带伸缩功能的花键副结构，补偿轴系的轴向位移，避免传动部件承受额外的轴向载荷。

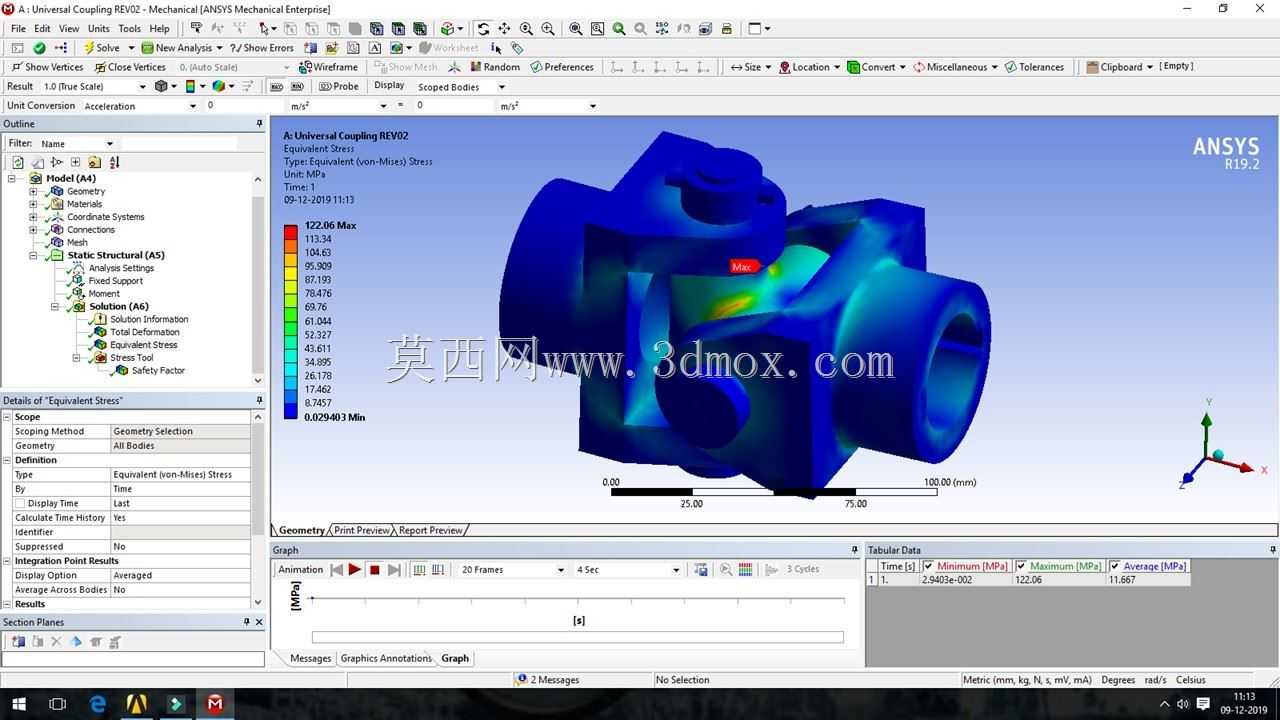

　　从有限元分析的应力分布结果来看，叉头与轴颈连接的过渡圆角处、十字轴的轴颈根部是应力集中的高发区域，设计时需要保证过渡圆角足够大，避免尖角产生应力集中，同时可以通过表面强化处理提升这些位置的疲劳强度，应对频繁正反转、冲击载荷下的疲劳失效问题。日常维护中，铰接位置的密封结构也十分关键，要避免粉尘、切削液等杂质进入轴承配合面，防止磨粒磨损加速部件失效，密封件通常采用耐油橡胶材质，既能阻挡杂质侵入，又能防止内部润滑脂泄漏。
