啮合式斜齿圆柱齿轮传动结构

项目分类:齿轮 发布时间:2021-11-08 ID:375632
  • 啮合式斜齿圆柱齿轮传动结构

  在各类需要平稳动力传输的机械传动场景中,斜齿轮的应用覆盖了从工业减速设备、机床主轴传动到输送线驱动单元的诸多领域,相比直齿圆柱齿轮,其啮合过程的接触特性更适配中高速、重载的传动工况。这套斜齿轮啮合结构的设计,核心围绕传动平稳性与载荷均匀分布的需求展开,齿向采用螺旋角排布,啮合时轮齿是逐步进入接触再逐步脱离,不会出现直齿轮传动时整齿突然啮合冲击的问题,能有效降低传动过程中的振动与噪音,尤其适合对传动精度、运行静谧性有要求的设备场景。从结构设计逻辑来看,两个配对斜齿轮的螺旋角大小一致、旋向相反,啮合时齿面的接触线为斜线,重合度比同参数直齿轮高出30%以上,单位齿面承受的载荷被分散到更长的接触线上,单齿受力峰值更低,能承受更大的传动扭矩,

  同时齿面磨损也更均匀,能有效延长传动件的使用寿命。在实际设备装配中,这类斜齿轮的安装边界需要严格控制中心距公差,中心距的偏差会直接影响齿侧间隙与啮合接触斑点的位置,若中心距过大,齿侧间隙超标会导致传动换向时出现冲击,中心距过小则会加剧齿面磨损甚至出现卡滞问题。齿轮的内孔与轴的配合通常采用过渡配合加键连接的方式,安装时需要保证两个齿轮的轴线平行度误差控制在允许范围内,否则会出现轮齿一端接触偏载的情况,长期运行会造成轮齿局部断齿失效。从外形结构来看,轮齿的齿顶圆、齿根圆尺寸按照模数与齿数参数匹配设计,轮毂部分的厚度根据传递扭矩的大小核算,保证足够的抗扭强度,同时避免不必要的材料冗余,齿轮端面的倒角设计既方便装配时的导入,

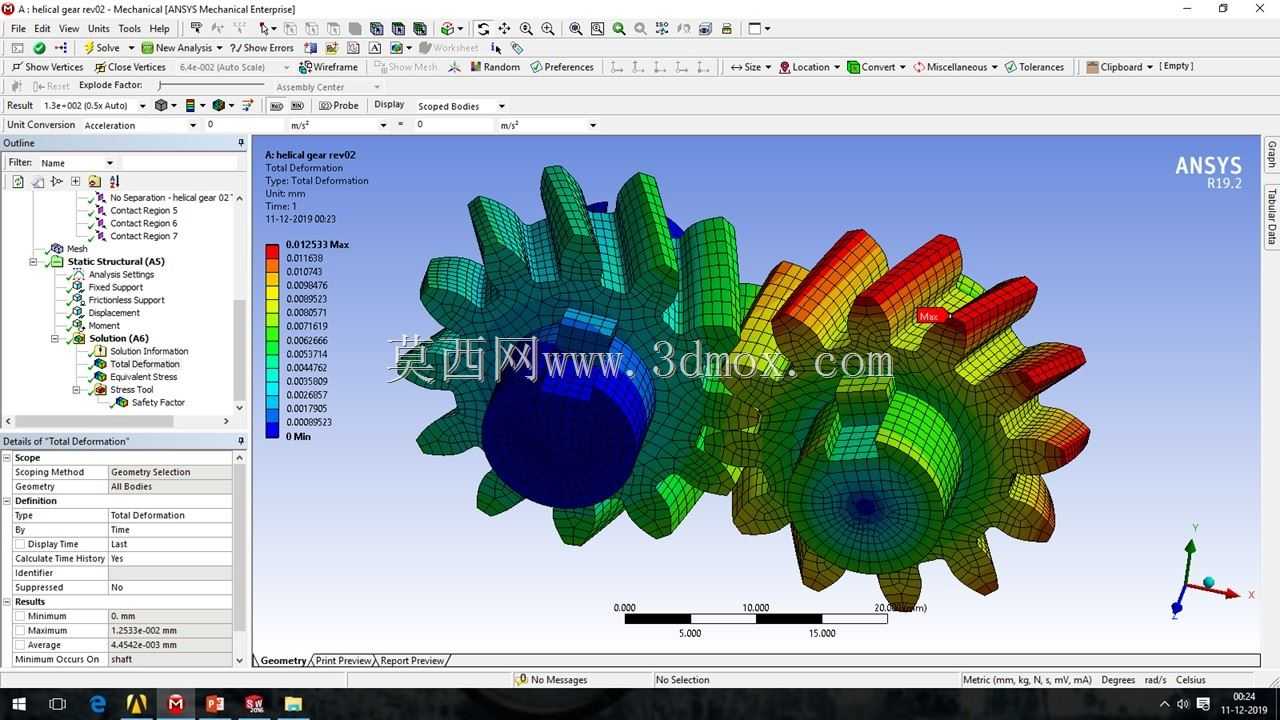

  也能去除加工毛刺避免安装时刮伤配合件。在实际工况应用中,这类斜齿轮通常搭配润滑系统使用,闭式传动箱内采用油浴润滑或者喷油润滑,开式传动场景则采用定期涂抹润滑脂的方式,减少齿面的摩擦磨损。设计过程中还需要考虑轴向力的问题,由于斜齿轮啮合时会产生沿轴线方向的分力,因此支撑轴的轴承选型需要搭配能承受轴向载荷的角接触轴承或者圆锥滚子轴承,抵消传动过程中产生的轴向窜动,保证齿轮啮合位置的稳定性。在有限元校核层面,这套结构的网格划分针对齿面接触区域做了局部加密,能直观呈现不同扭矩载荷下齿面的应力分布情况,验证齿根弯曲强度与齿面接触强度是否满足工况要求,避免出现齿根断裂、齿面点蚀等失效形式。对于传动系统的设计人员来说,

  这类斜齿轮的选型与建模需要结合整个传动链的速比要求、载荷特性、安装空间综合考量,螺旋角的选择通常在8度到20度之间,螺旋角越大重合度越高传动越平稳,但产生的轴向力也会相应增大,需要根据轴承的承载能力做平衡取舍。在装配调试环节,通常采用涂色法检查齿轮的接触斑点,通过调整轴承的轴向位置来保证接触斑点位于齿面的中部区域,确保轮齿全齿宽都能均匀参与啮合,避免局部载荷过大。这类斜齿轮结构不仅用于平行轴之间的动力传输,在部分交错轴传动场景中也能通过配对不同旋向、不同螺旋角的斜齿轮实现动力传递,不过平行轴传动的应用场景更为广泛,传动效率也更高。
