十字轴式万向连接关节结构设计

　　这类十字轴式铰接关节是传动系统里实现变角度动力传递的核心部件，常见于需要改变传动轴线方向的工况场景，不管是工程机械的行走机构、工业设备的动力传输链路，还是重载运输装备的转向传动段，都能看到这类结构的身影。它的核心作用是在两根轴线不共线、存在轴线夹角的轴系之间，持续稳定传递旋转扭矩，补偿安装过程中产生的同轴度误差，抵消设备运行时因机架形变、振动带来的轴线偏移，避免轴系因刚性约束产生额外的弯曲应力，大幅提升整套传动系统的运行可靠性与使用寿命。

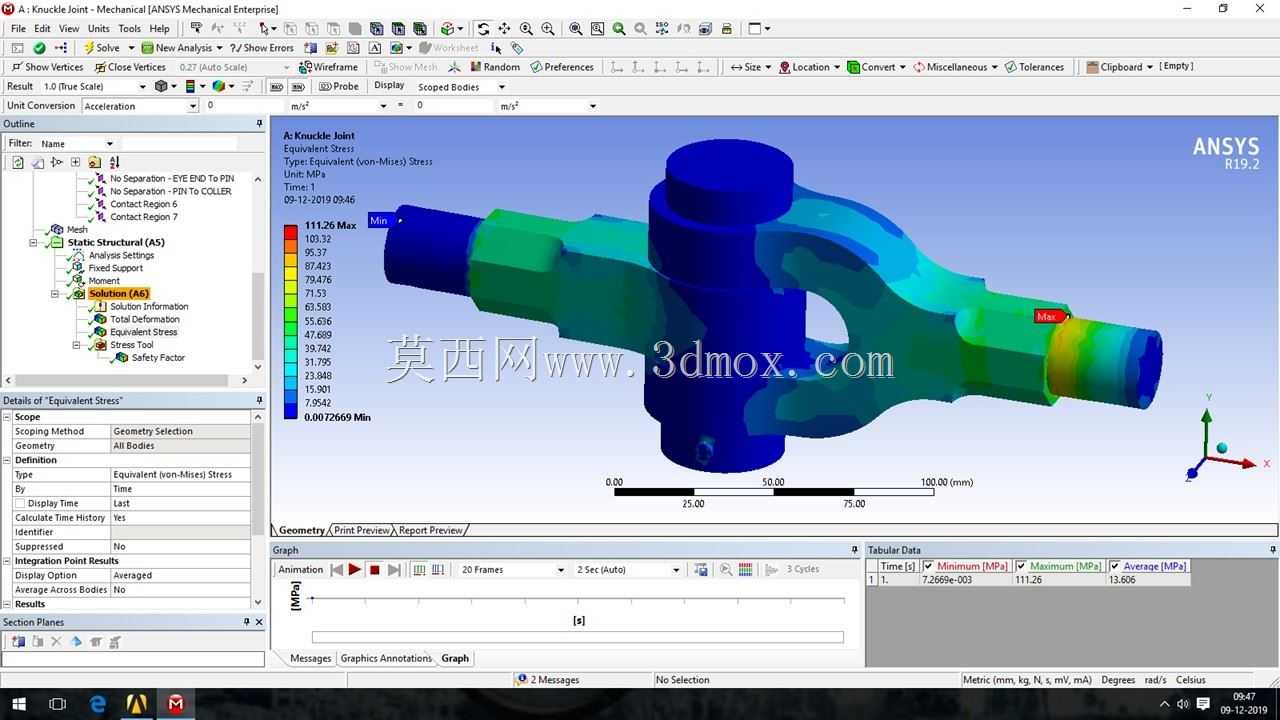

　　从结构设计逻辑来看，这个关节采用对称式十字轴配合两个叉形接头的经典布局，两个叉形耳座分别对应输入、输出端的连接轴段，十字轴的四个轴颈分别嵌入两侧叉头的安装孔内，每个铰接位置都预留了轴承配合的安装空间，确保转动过程中摩擦阻力均匀，不会出现卡滞偏磨的问题。设计时首先要核算的是十字轴轴颈的剪切强度与接触应力，从有限元应力云图的分布能看到，应力集中区域主要出现在叉头与轴段过渡的圆角位置，以及十字轴与耳座配合的接触面，这部分在建模时特意做了大圆角过渡处理，避免直角结构带来的应力突变，同时叉头的壁厚从轴段根部到耳座位置做了渐变加厚，既控制了整体零件重量，又保证了重载工况下的结构强度。

　　在安装边界的尺寸控制上，两侧轴段采用等直径设计，适配常规的轴系连接公差，轴端预留了键槽安装位置，能够通过平键实现与外接轴套的周向固定，防止大扭矩传递时出现相对打滑。十字轴的中心到两侧轴段端面的距离做了对称设计，确保关节在允许的摆角范围内转动时，两侧叉头不会发生运动干涉，最大摆角可以满足常规工况下15到20度的轴线偏斜补偿需求，完全覆盖现场安装时的误差范围。零件的整体外形没有多余的突出结构，所有棱边都做了倒角处理，既方便装配时的对准导入，也能避免安装过程中尖锐边角划伤操作人员或密封元件。

　　实际选型应用时，这类关节的承载能力主要和十字轴的轴颈直径、叉头的材料屈服强度直接相关，建模阶段已经按照等强度原则对各部位的壁厚做了优化，在额定扭矩工况下，各部位的安全系数都能满足通用机械的设计规范，不会出现局部应力超过材料许用值的情况。和刚性联轴器相比，这类铰接关节不需要严格保证输入输出轴的同轴度，对安装基座的加工精度要求更低，能够大幅降低现场安装调试的难度，同时在设备运行过程中可以吸收一部分传动链的冲击载荷，减少振动向上下游部件的传递。在日常维护层面，这种结构的关节只需要定期向十字轴的铰接位置补充润滑脂，就能保证长期稳定运行，易损件只有铰接位置的轴承衬套，后期维护更换的成本很低，适合在重载、有一定粉尘或潮湿的工业环境下长期使用。

　　建模过程中对各个配合面的公差做了匹配设定，耳座内孔与十字轴轴颈的配合采用间隙配合，保证转动灵活的同时不会出现过大的旷量，两侧轴段的外圆按照h7公差等级设计，能够和标准的联轴器、带轮等传动部件直接适配，不需要额外做二次加工。叉头与轴段的连接位置采用圆弧过渡，避免热处理过程中出现应力集中导致的开裂问题，整个零件的结构完全适配常规的锻造、机加工工艺，不需要特殊的加工设备就能实现批量生产，制造成本可控。
